Name: Chint 782013 Jordfelsbrytare B/10 kA 1-polig 63 A 0.03 A 240 V
Brand: Chint
SKU: 2524988

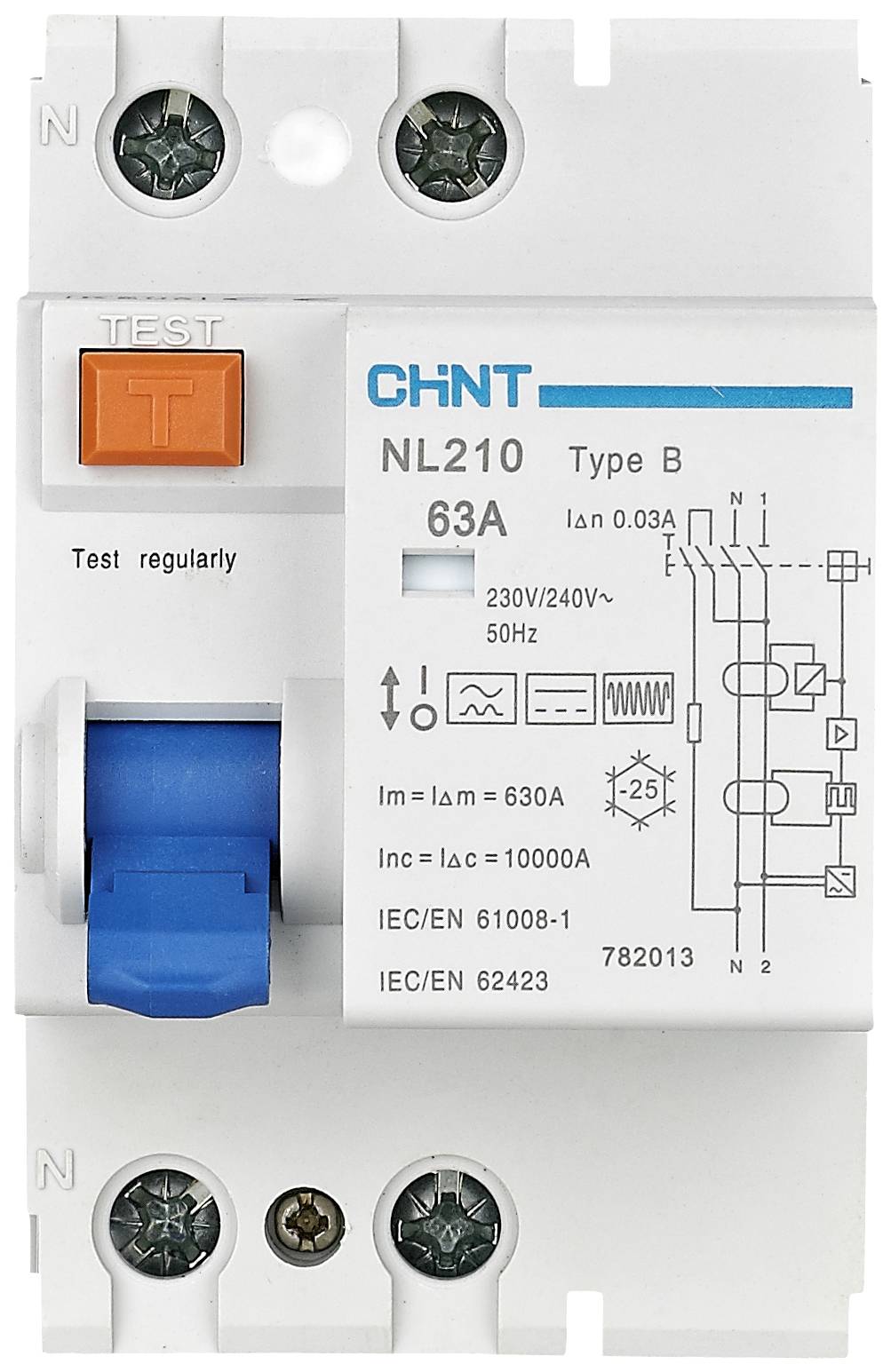

En felströmsskyddsbrytare (FI) typ B, modell NL210, märkström 63A, testknapp i orange, tekniska specifikationer avbildade.

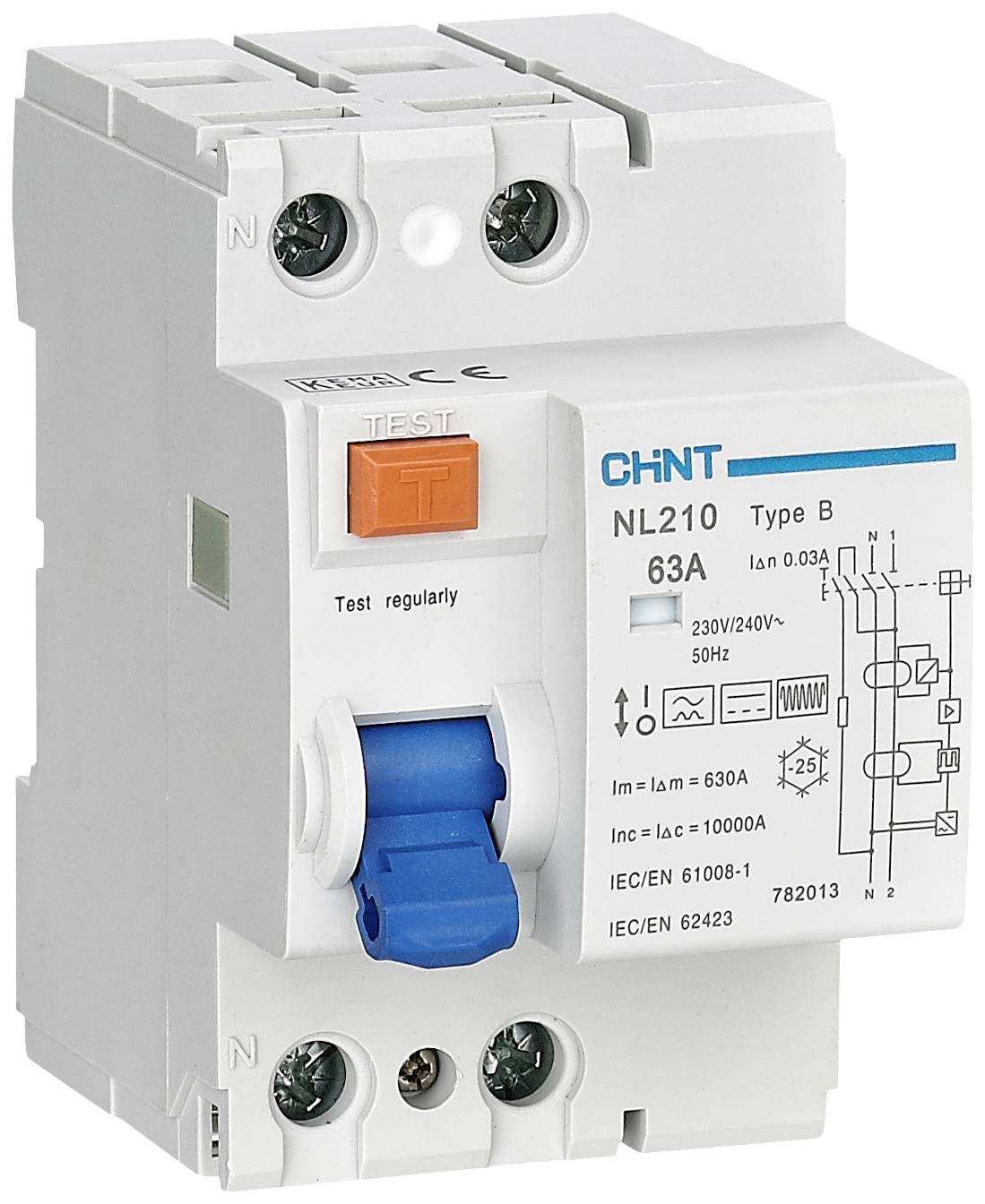

Effektbrytare från Chint, modell NL210, 63A, typ B, med testknapp. Lämplig för 230/240V, 50Hz. Kontroll- och driftinstruktioner visade.

1/2

Typ av produkt

Jordfelsbrytare

Antal poler

Utlösningskarakteristik

B/10 kA

Märkfelström

0.03 A

Nominell ström - avrundad

63 A

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

JORDFELSBRYTARE 1PN typ B 63a 30MA 10kA

Nominell spänning=240 V
Nominell ström=63 A
Brytningsförmåga=10 kA
Antal poler=1

Tekniska specifikationer

Typ av produkt: Jordfelsbrytare

Antal poler: 1

Utlösningskarakteristik: B/10 kA

Märkfelström: 0.03 A

Nominell ström: 63 A

Nominell ström - avrundad: 63 A

Mått.: (B x H x D) 54 x 91 x 79 mm

Brytningsförmåga: 10 kA

Tillverkarfärg: Blå
Vit

Innehåll: 1 st

Isolationsklass: II
III

Nominell spänning: 240 V

Bredd: 54 mm

Höjd: 91 mm

Djup: 79 mm

Typ: B

Efterlevnad och certifieringar

Certified by EU Garan

Dokument & nedladdningar

Datablad

Datablad 2524988 Chint 782013 Jordfelsbrytare B/10 kA 1-polig 63 A 0.03 A 240 V

Villkor för garanti

Villkor för garanti 2524988 Chint 782013 Jordfelsbrytare B/10 kA 1-polig 63 A 0.03 A 240 V

Beskrivning

FL brytare ser felström mot jord och skyddar personer och djur vid direkt och indirekt beröring mot för hög beröringsspänning. De skyddar anläggningar mot brandrisk genom isoleringsfel och används både i installationer i byggnader och inom industrin.

Urval
Typklasser
AC-typ: En utlösning sker vid långsamt stigande sinusformade växelfelström.
Typ A: Utlösningen sker vid växelfelström samt vid långsamt växande och direkt pulserande likfelström.
Typ B: En utlösning sker vid sin. Växelfelström, pulserande likströmsfelström samt vacker likfelström.

Utlösningsström
10 mA - skydd för utomhusbruk
30 mA – skydd mot direkt beröring
300 mA - skydd mot indirekt beröring och brandrisk

Utlösningstider
Utan fördröjning
Omedelbar utlösning (utan tidsfördröjning).
Korttidsfördröjning G
Utlöses först efter min. 10 ms
Selektiv s
Vid seriekoppling av Fl’s ska den efterföljande Fl:n i första hand utlösa den.
