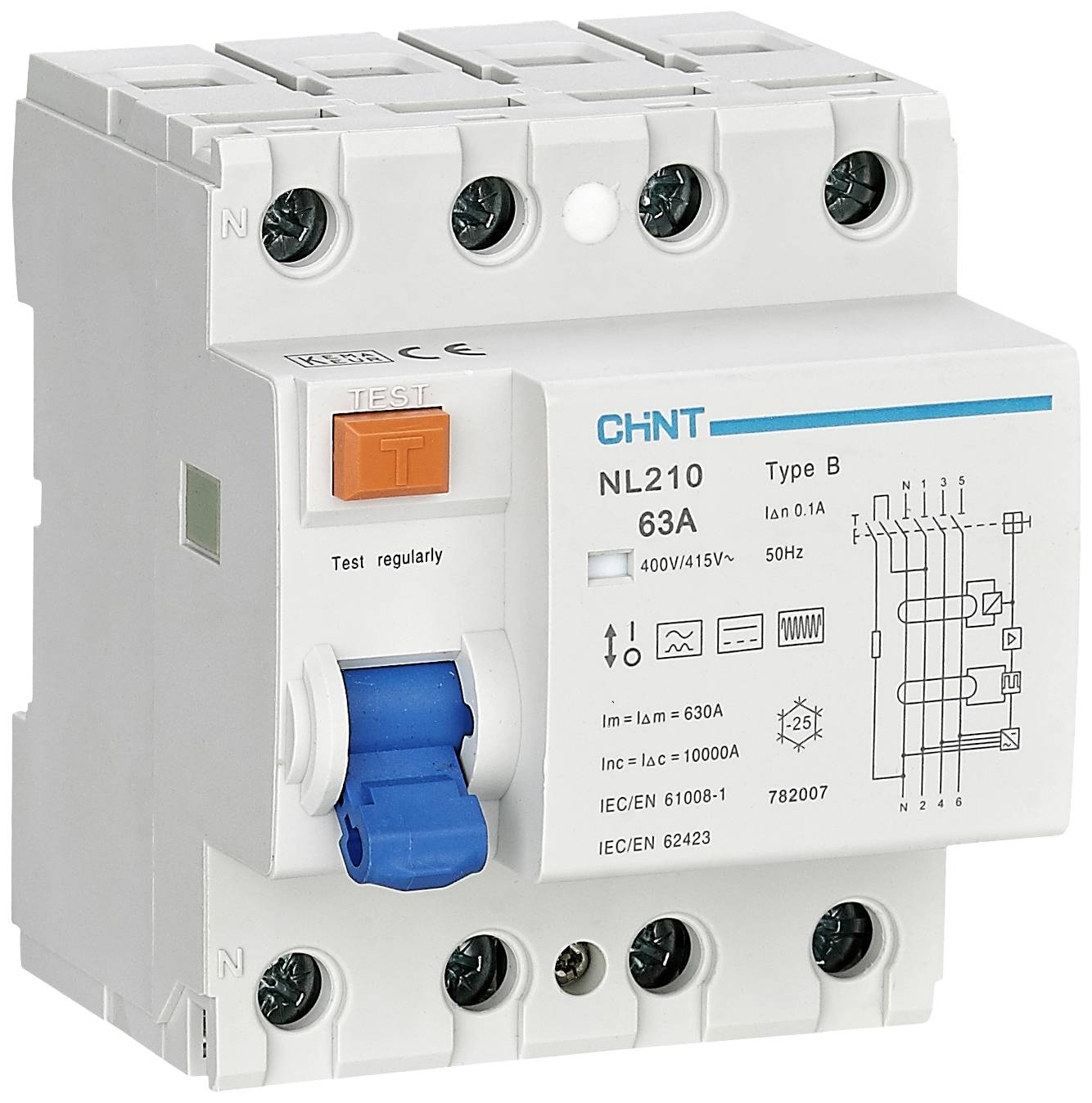

Chint 782007 Jordfelsbrytare B/10 kA 3-polig 63 A 0.1 A 415 V
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Jordfelsbrytare
Antal poler
3
Utlösningskarakteristik
B/10 kA
Märkfelström
0.1 A
Nominell ström - avrundad
63 A
Datablad (PDF)
Höjdpunkter & detaljer
JORDFELSBRYTARE 3PN typ B 63a 100mA 10kA
- Nominell spänning=415 V
- Nominell ström=63 A
- Brytningsförmåga=10 kA
- Antal poler=3
Tekniska specifikationer
- Typ av produkt
Jordfelsbrytare
- Antal poler
3
- Utlösningskarakteristik
B/10 kA
- Märkfelström
0.1 A
- Nominell ström
63 A
- Nominell ström - avrundad
63 A
- Mått.
(B x H x D) 72 x 91 x 79 mm
- Brytningsförmåga
10 kA
- Tillverkarfärg
Blå
Vit
- Innehåll
1 st
- Isolationsklass
II
III
- Nominell spänning
415 V
- Bredd
72 mm
- Höjd
91 mm
- Djup
79 mm
- Typ
B
Efterlevnad och certifieringar
Certified by EU Garan
Dokument & nedladdningar
Datablad
Datablad 2524983 Chint 782007 Jordfelsbrytare B/10 kA 3-polig 63 A 0.1 A 415 V
Villkor för garanti
Villkor för garanti 2524983 Chint 782007 Jordfelsbrytare B/10 kA 3-polig 63 A 0.1 A 415 V
Beskrivning
FL brytare ser felström mot jord och skyddar personer och djur vid direkt och indirekt beröring mot för hög beröringsspänning. De skyddar anläggningar mot brandrisk genom isoleringsfel och används både i installationer i byggnader och inom industrin.
Urval
Typklasser
AC-typ: En utlösning sker vid långsamt stigande sinusformade växelfelström.
Typ A: Utlösningen sker vid växelfelström samt vid långsamt växande och direkt pulserande likfelström.
Typ B: En utlösning sker vid sin. Växelfelström, pulserande likströmsfelström samt vacker likfelström.
Utlösningsström
10 mA - skydd för utomhusbruk
30 mA – skydd mot direkt beröring
300 mA - skydd mot indirekt beröring och brandrisk
Utlösningstider
Utan fördröjning
Omedelbar utlösning (utan tidsfördröjning).
Korttidsfördröjning G
Utlöses först efter min. 10 ms
Selektiv s
Vid seriekoppling av Fl’s ska den efterföljande Fl:n i första hand utlösa den.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Urval
Typklasser
AC-typ: En utlösning sker vid långsamt stigande sinusformade växelfelström.
Typ A: Utlösningen sker vid växelfelström samt vid långsamt växande och direkt pulserande likfelström.
Typ B: En utlösning sker vid sin. Växelfelström, pulserande likströmsfelström samt vacker likfelström.
Utlösningsström
10 mA - skydd för utomhusbruk
30 mA – skydd mot direkt beröring
300 mA - skydd mot indirekt beröring och brandrisk
Utlösningstider
Utan fördröjning
Omedelbar utlösning (utan tidsfördröjning).
Korttidsfördröjning G
Utlöses först efter min. 10 ms
Selektiv s
Vid seriekoppling av Fl’s ska den efterföljande Fl:n i första hand utlösa den.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- JORDFELSBRYTARE 3PN typ B 63a 100mA 10kA
