Name: Bürkert Vinkelsätesventil 2000 186574 0 till 16 bar 1 st
Brand: Bürkert
SKU: 3047121
Availability: BackOrder

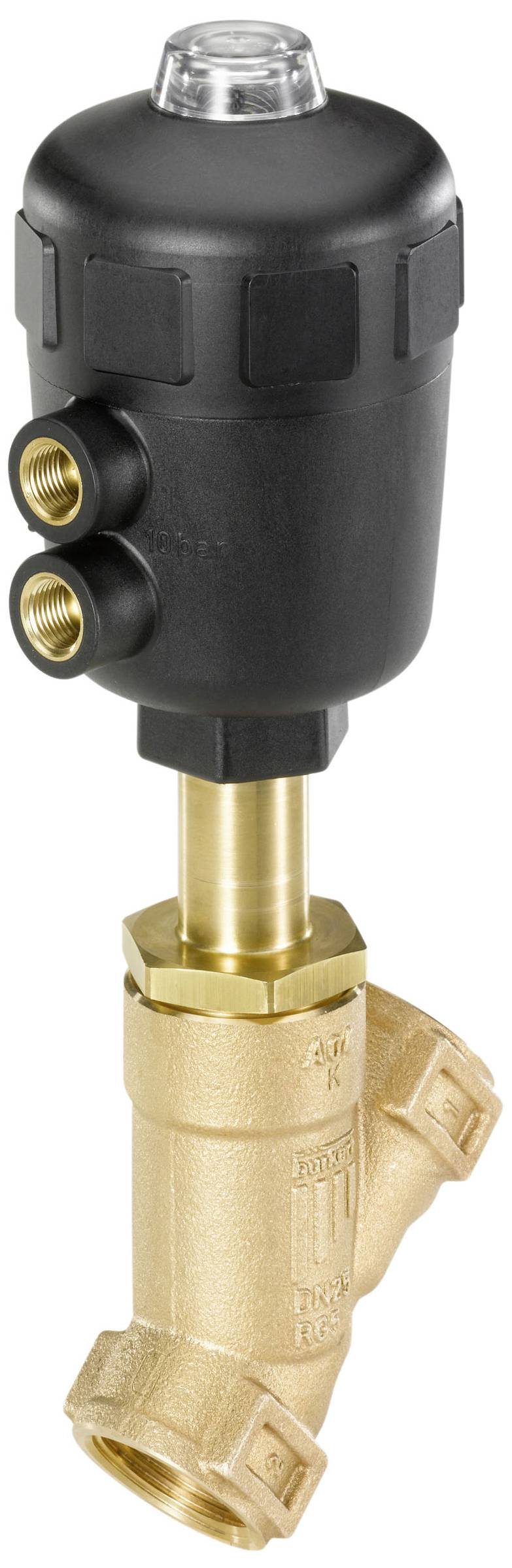

Ventil med snedställt hölje av mässing och svart aktuator ovanpå, lämplig för industriella tillämpningar.

Liknande avbildning

Datablad (PDF)

Leverans tis 20 okt.

14 Styck

Antal

Styck

Toal (1 992,00 kr / stycken)

1 992,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Drivning - drivutförande: Classic
Drivning - Drivningsdimension 40 mm
Drivning - Ställningsförfrågan via magnetkolvar: Nej
Drift - drivning material kategori: Plast
Drift - drivning material: Pa (polyamid)
Drivning - O-ring mellan locket och uttaget: Nej
Drivning - styrluftanslutning typ: Innergänga
Drivning - anslutning för styrluft, gänga: G
Drivning - styrluftsanslutning diameter (tum): 1/8 tum
Drift - styrluftsanslutning position: I ledningsriktningen
Drift - styrluftsanslutning material: Mässing
Drivning - Utvändig styrhål diameter på 1,2 mm
Drivning - gränssnitt för drivning: Metrisk
Drivning - ökad kemisk beständighet: Nej
Drivning - reglera kon: Nej
Drivning - Kontrollluftanslutning 1 förmonterad: Konformad plugg
Drivning - Kontrollluftanslutning 2 förmonterad: Konformad plugg
Tätningsmaterial - sittpackning material kategori: Plast
Tätningsmaterial - sätestätning material: PTFE (polytetrafluoreten)
Tätningsmaterial - tätning nippelhölje material: Grafit
Tätningsmaterial - förpackad tätning medföljer: Nej
Tryck och temperatur - nominellt tryck (din en 1333): PN 25
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 185 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 30 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - nominellt tryck max. 16 bar.
Tryck & temperatur - styrtryck min: 4 bar.
Tryck & temperatur - styrtryck max: 10 bar.
Tryck & temperatur - nominellt tryck (din en 1759): Klass 150
Tryck och temperatur - styrtryck vakuum: Nej
Enhetsegenskaper - produktundergrupp: På/till ventiler
Enhetsegenskaper - inbyggnadslängd 65 mm
Enhetsegenskaper - huvudventil funktionsprincip: Snedsittande ventil
Enhetsegenskaper - ventilaktivering typ: Pneumatiskt
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - ventilhöljen tillverkning: Gjutet utförande
Enhetsegenskaper - luftström: Via sitsen
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - syreutförande: Nej
medium & kalibrering - CIP-kompatibel: Ja
medium & kalibrering - SIP kompatibel: Ja
Nominell bredd (kV värde) - kV värde (vatten): 3,7 m3/h.
Nominell bredd (kV värde) - höljebredd: 15 mm
Nominell bredd (kV värde) - höljebredd (I): 1/2 tum
Nominell bredd (kV värde) - minsta sätesbredd: 15 mm
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Material - ventilhus material kategori: Metall
Material - ventilhus material: Rödgods
Material - ventilhus ytbearbetning inne: Ej tillämpligt
Material - ventilhus ytbearbetning utomhus: Obearbetat
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Funktion - manuell manövrering: Nej
Verkningssätt - styrfunktion: A - stängd i viloläge (NC)
Funktion - ytterligare manuell manövrering medföljer: Nej
Godkännanden - certifikat för fabrikstestverk 3.1 bifogat: Nej
Kontrolltyp: ATEX, IECExATEX, IECEx
Typ av godkännande: II 2 D ex h IIIC T135 °C DB, ex h IIIC T135 °C DB, II 2 G ex h IIC T4 GB, GB ex GB IIC

Typ av produkt: Vinkelsätesventil

Drifttemperatur: -10 °C (min)

Min. drifttemperatur: -10 °C

Tillverkarnr.: 186574

Drifttryck (max.): 16 bar

Driftstryck (min.): 0 bar

Drifttryck område: 0 till 16 bar

Rör-Ø: 15 mm

Typ: 2000

Max. medietemperatur: 185 °C

Min. medietemperatur: -10 °C

Dokument & nedladdningar

Datablad

Datablad 3047121 Bürkert Vinkelsätesventil 2000 186574 0 till 16 bar 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047121 Bürkert Vinkelsätesventil 2000 186574 0 till 16 bar 1 st

Beskrivning

Den fjärrstyrda snedstyrda vinkelventilen ska bestå av ett pneumatiskt kolvdrivet kolvdrivet fordon och ett tvåvägsventilhus. Beroende på omgivningstemperaturen finns enheten i två olika material, pa och PPS. Den beprövade självjusterande spindeltätningen garanterar hög täthet. De strömningsbra 2/2-vägs-ventilhöljerna i rödgods eller fingjutet rostfritt stål ger höga flödesvärden. Dessa underhållsfria och robusta ventiler kan kompletteras med ett omfattande tillbehörsdelsortiment för ställvisning, lyftbegränsning eller manuell nöddrift.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
