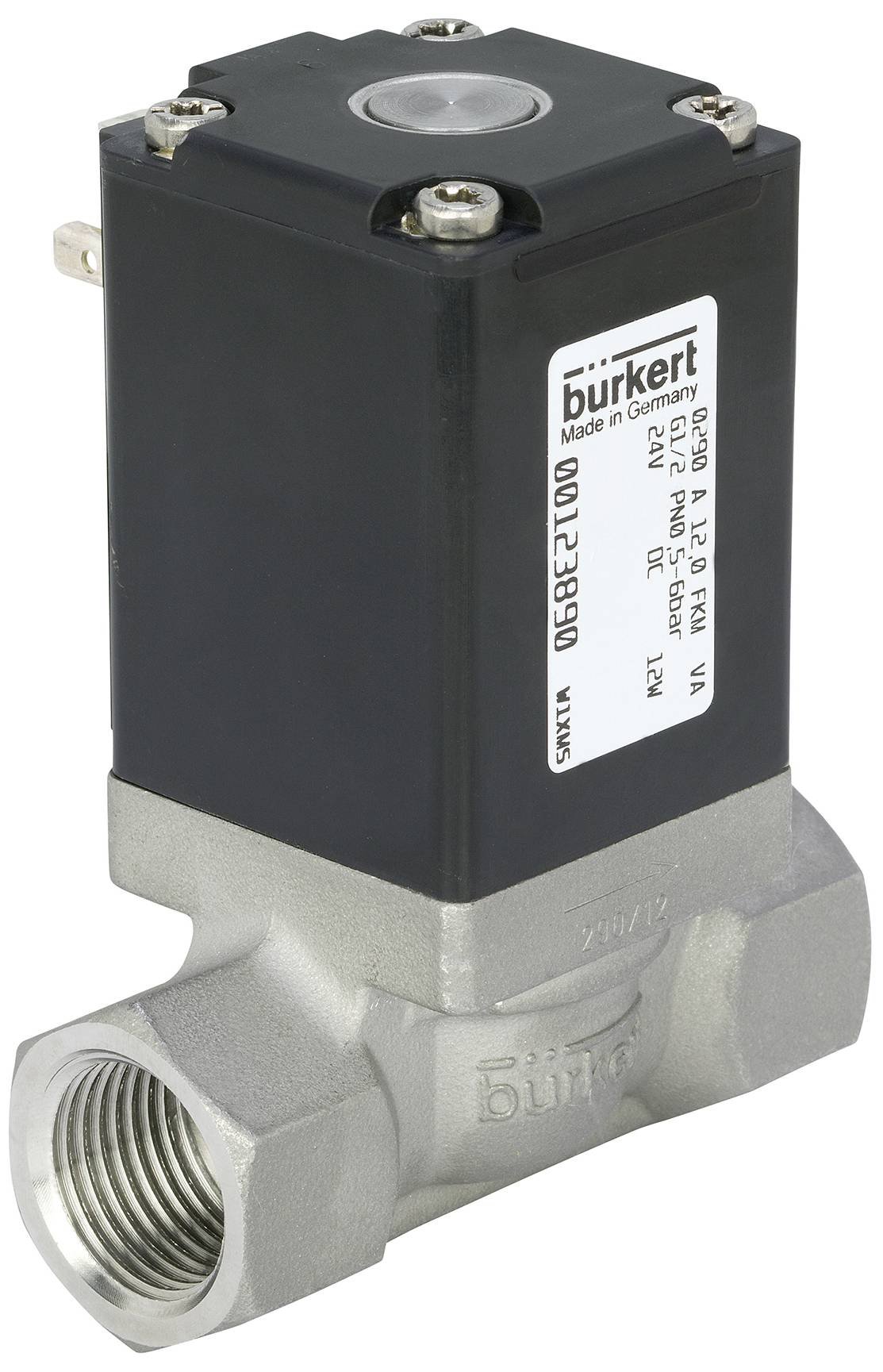

Liknande avbildning
Bürkert Servostyrd ventil 77003 0290 230 V G 1/2 Nominell bredd 12 mm Tvångsstyrd 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (3 352,00 kr / stycken)
3 352,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Servostyrd membranventil upp till nominell bredd DN50
- Det fasta membranet öppnas utan differenstryck
- Vibrationsbeständigt, blockskruvat spolsystem
- Energisparande effektsänkning vid alla DC-utföranden
Tekniska specifikationer
- Tätningsmaterial - förstyrning tätningsmaterial: NBR (nitrilgummi)
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: NBR (nitrilgummi)
- Tätningsmaterial - tätning utåt material: NBR (nitrilgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 80 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 16 bar.
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - inbyggnadslängd 74,5 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Membranventil
- Enhetsegenskaper - frånslagstid öppnar max. 250 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 2.000 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Ja
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Tvångsstyrd
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 100 ms
- Enhetsegenskaper - kopplingstid stängs min: 700 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Nominell bredd (kV värde) - QNn värde (gas) 1.900 l/min.
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,5 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 12 mm
- Nominell bredd (kV värde) - kV värde (vatten): 1,8 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 7/16 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/2
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 230 V.
- Spänning max / nominell spänning 230 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Nej
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 40 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) – spole typ: Fastskruvad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - påkopplingseffekt AC: 100 V.
- A
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - märkeffekt AC 25 V.
- A
- Material - huvudventil material mediumberörd: Rostfritt stål
- Material - ventilhölje lock material: Rostfritt stål
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 10 W.
- Spänning frekvens 50 Hz
- Typ av produkt
Servostyrd ventil
- Driftspänning
230 V
- Drifttryck (max.)
0 bar
- Kapslingsmaterial
Rostfritt stål
- Anslutningstyp
G 1/2
- Drifttemperatur
-10 °C (min)
- Medietemperatur, intervall
-10 till 80 °C
- Tillverkarnr.
77003
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
-10 °C
- Tätningsmaterial
Nitrilgummi
- Funktion
2/2-vägs
- Vikt
0.7600 kg
- Max. medietemperatur
80 °C
- Min. medietemperatur
-10 °C
- Medium
Vatten
- Nominell bredd
12 mm
- Bredd
81 mm
- Höjd
84 mm
- Längd
74.5 mm
- QNn-värde
1.900 l/min
IP65
- Max. omgivningstemperatur
55 °C
- Verkningssätt
Tvångsstyrd
- Kv-värde
1.8 m³/h
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3046849 Bürkert Servostyrd ventil 77003 0290 230 V G 1/2 Nominell bredd 12 mm Tvångsstyrd 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3046849 Bürkert Servostyrd ventil 77003 0290 230 V G 1/2 Nominell bredd 12 mm Tvångsstyrd 1 st
Beskrivning
Ventil 0290 är en servostyrd membranventil i S.EV-serien. Ventilen öppnas utan differenstryck. Öppningsprocessen stöds av den fasta kopplingen av membranet till ankaret. Den integrerade ”soft-kick”-funktionen gör att öppningen inte skadar materialet. Beroende på applikationerna finns olika membrantyg tillgängliga. Dessutom avrundas höljet med varianter i rostfritt stål. Magnetspolarna pressas med en kemiskt beständig epoxider. För att minska den elektriska strömförbrukningen är en ”kick and drop”-elektronik gjuten i spolen för alla DC-varianter. NEMA 4X finns tillgänglig på begäran.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
