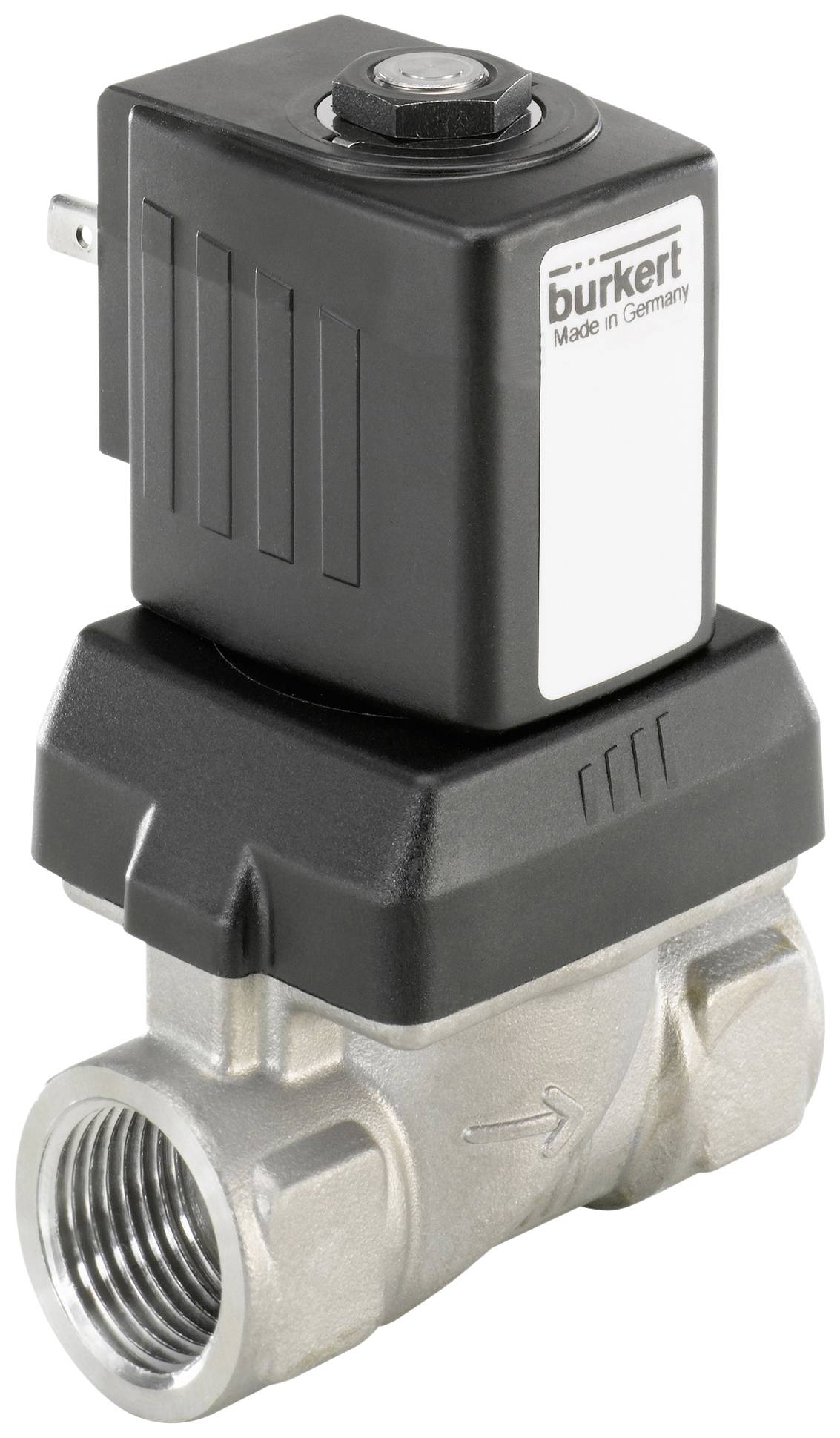

Bürkert Servostyrd ventil 222175 6213 EV 24 V/AC G 3/4 hylsa Nominell bredd 20 mm 2/2-vägs 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Visa alternativ
Antal
Toal (3 272,00 kr / stycken)
3 272,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
2/2-vägs magnetventil för vätskor
- Avstängningsventil för kranvatten Kort monterade längd Hög flödesvärde Schließschlagarm och buller
Tekniska specifikationer
- Nominell bredd 20,0 mm
- Ledningsanslutning muff G 3/4"
- Kv-Wert 8,3 m³ /h
- Tryckområde 0 - 10 bar
- Spänning 024 V/50 Hz
- Medeltemperatur -30 till +90 °C
- Omgivningstemperatur max. +55 °C
- Kopplingstider 0,1 - 4 sekunder (beroende på nominell bredd och differenstryck)
- Elektrisk effektförbrukning 38 VA (gör kläderna), 14/8 VA/W (drift, värme spole)
- Typ av produkt
Servostyrd ventil
- Driftspänning
24 V/AC
- Drifttryck (max.)
10 bar
- Kapslingsmaterial
Rostfritt stål
- Anslutningstyp
G 3/4 hylsa
- Drifttemperatur
-30 °C (min)
- Medietemperatur, intervall
-30 till +90 °C
- Tillverkarnr.
222175
- Driftstryck (min.)
0.1 bar
- Min. drifttemperatur
-30 °C
- Tätningsmaterial
EPDM
- Funktion
2/2-vägs
- Vikt
1.140 kg
- Max. medietemperatur
+90 °C
- Min. medietemperatur
-30 °C
- Medium
Neutrala vätskor
- Nominell bredd
20 mm
- Egenskaper
Muff
- Bredd
65 mm
- Höjd
113.1 mm
- Längd
80 mm
IP65
- Max. omgivningstemperatur
+55 °C
- Min. omgivningstemperatur
0 °C
- Verkningssätt
2/2-vägs
- Kv-värde
138.33 l/min
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 626550 Bürkert Servostyrd ventil 222175 6213 EV 24 V/AC G 3/4 hylsa Nominell bredd 20 mm 2/2-vägs 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 626550 Bürkert Servostyrd ventil 222175 6213 EV 24 V/AC G 3/4 hylsa Nominell bredd 20 mm 2/2-vägs 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Kopplat våren, normalt stängd magnetventil för neutrala vätskor. Konstruktionen avslutas stötupptagning. Att öppna helt, krävs en tryckskillnad på 0,1 bar.
Kopplat våren, normalt stängd magnetventil för neutrala vätskor. Konstruktionen avslutas stötupptagning. Att öppna helt, krävs en tryckskillnad på 0,1 bar.
Version
- 2/2-väg kulventil
- Normalt stängd
- Kapslingsmaterial rostfritt stål 1.4408 (316)
- ventil internals rostfritt stål och plast (PPS)
- Tätningsmaterial EPDM
- Media: Olje- och fettfria vätskor, varmvatten
- Coil Polyamid (klass B)
- Spänningstolerans ± 10%
- driftläge: kontinuerlig drift 100% tull
- skyddsklass IP 65 med kontakt
- elektrisk anslutning DIN EN 175301-803 form A (tidigare DIN 43650)
- installation Vid behov, företrädesvis med ställdon upprätt
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. Levereras utan kabelkontakt (se tillbehör).
