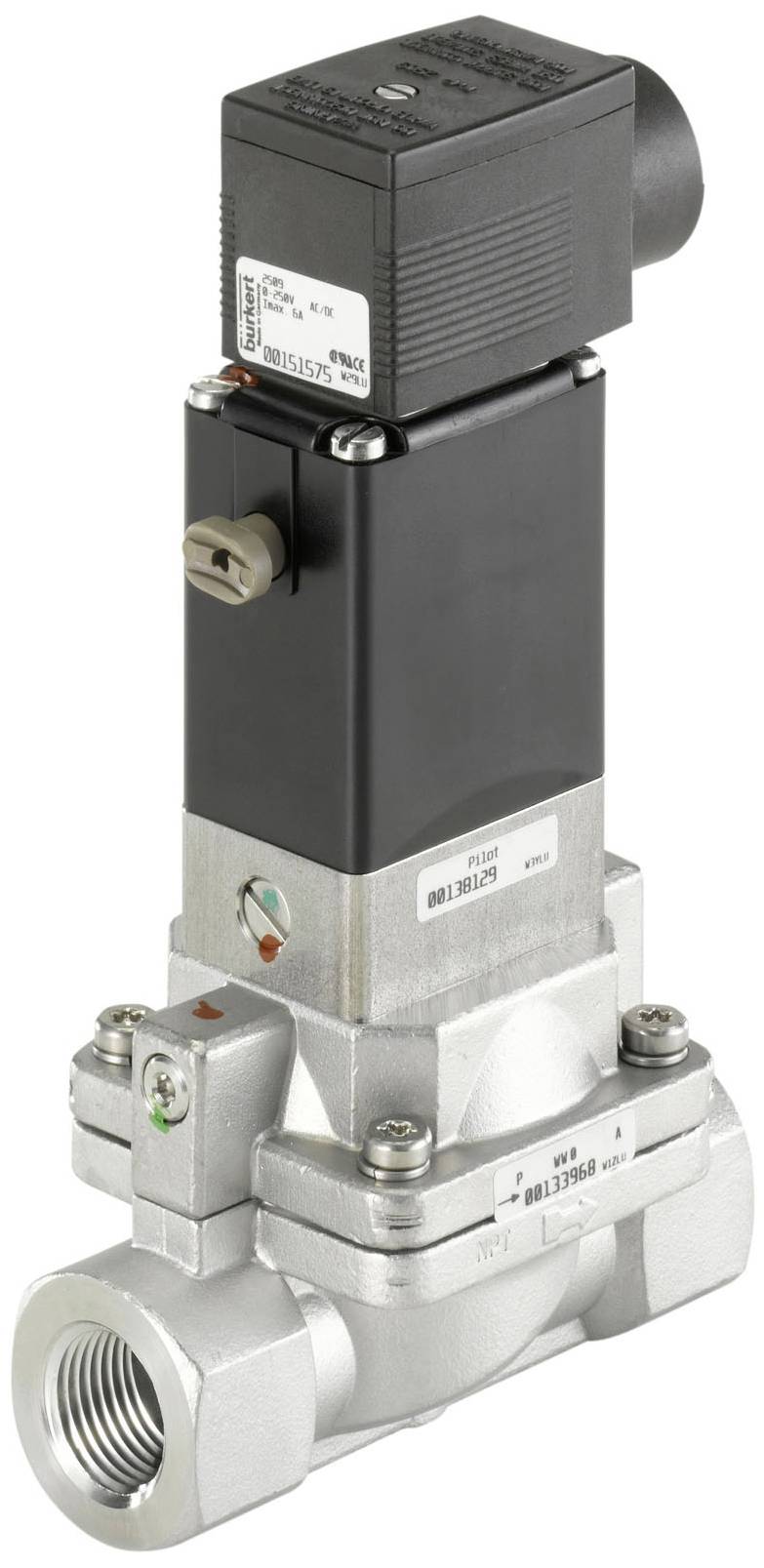

Bürkert Servostyrd ventil 20008301 5282 48 V 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (15 272,00 kr / stycken)
15 272,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Servostyrd membranventil till nominell bredd DN 65
- Mellanmembran för aggressiva och smutsiga medier
- Stängnings- och öppningstider kan ställas in individuellt
- Explosionsskyddade utföranden (Kat. 2)
- Servicevänlig manuell manövrering
Tekniska specifikationer
- Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: FKM (fluorgummi)
- Tätningsmaterial - yttre tätning: FKM (fluorgummi)
- Tryck & temperatur - temperatur medium min: 0 °C.
- Tryck & temperatur - medium temperatur max: 90 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0,2 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 10 bar.
- Elektrisk anslutning - apparatuttag medföljer
- Elektrisk anslutning - apparatuttag art. Nr Typ 00314802 - 2518
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Ovan
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Elektrisk anslutning - Elektrisk anslutning polaritet: Irrelevant
- Enhetsegenskaper - inbyggnadslängd 126 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Membranventil
- Enhetsegenskaper - frånslagstid öppnar max. 800 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 4.000 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- Enhetsegenskaper - driftstyp: Fällbart ankare
- Enhetsegenskaper - operation: Servostyrd
- Egenskaper - Medigenkänning: Ja
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 100 ms
- Enhetsegenskaper - kopplingstid stängs min: 1.000 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Nominell bredd (kV värde) - QNn värde (gas) 22.000 l/min.
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm) 2 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 32 mm
- Nominell bredd (kV värde) - kV värde (vatten): 20 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1 1/4 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1 1/4
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1 1/4
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 48 V.
- Spänning max / nominell spänning 48 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Nej
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) – spole typ: Fastskruvad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - påkopplingseffekt AC: 30 V.
- A
- Spole (Kern) - märkeffekt AC 15 V.
- A
- Material - huvudventil material mediumberörd: Rostfritt stål
- Material - förstyrning material medelkontakterande: Rostfritt stål
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuellt arbete: Ja
- Verkningssätt - manuell drift typ: Tryckknapp
- Funktion - manuellt ansättning låsning: Ja
- Godkännanden - nominell effekt - 8 W.
- Spänning frekvens 50/60 Hz
- Typ av produkt
Servostyrd ventil
- Driftspänning
48 V
- Drifttryck (max.)
0.2 bar
- Medietemperatur, intervall
0 till 90 °C
- Tillverkarnr.
20008301
- Max. medietemperatur
90 °C
- Min. medietemperatur
0 °C
IP65
- Max. omgivningstemperatur
55 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3048022 Bürkert Servostyrd ventil 20008301 5282 48 V 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3048022 Bürkert Servostyrd ventil 20008301 5282 48 V 1 st
Beskrivning
Ventil 5282 är en servostyrd membranventil. Ett minsta differenstryck krävs för ventilens funktion. Beroende på applikationerna finns olika membrantyg och verkningsmetoder tillgängliga. Standardmässingshöljet uppfyller alla europeiska dricksvattenkrav. Höljet avrundas av ett utförande i rostfritt stål. Genom att rotera 3/2-vägs-ventilen på instrumentbrädan kan funktionen ändras från NC till NO. Magnetspolarna är pressade med en kemiskt beständig epoxiharts. För start och provning är 5282 utrustad med manuellt handhavande. NEMA 4X finns tillgänglig på begäran.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
