Name: Bürkert Pneumatikventil 6527 156337 2 till 10 bar 1 st
Brand: Bürkert
SKU: 3047109
Availability: BackOrder

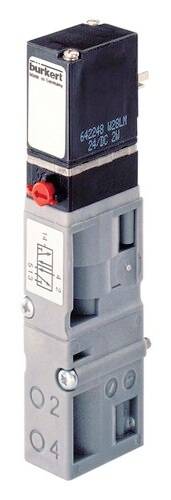

Elektriskt magnetventil från Bürkert med grå och svart höljesfärg, märkt med tekniska specifikationer.

Liknande avbildning

Datablad (PDF)

Leverans tis 20 okt.

1 Styck

Antal

Styck

Toal (1 192,00 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Manometer

Kompakt ventil
Snabb kopplingstider
Låg elektrisk effektförbrukning
Vippreglering i DC

Tekniska specifikationer

Drift - manuellt arbete material: Pa (polyamid)
Bestyckning (Ventilterminal) - avbyggnadsmått 1:16,5 mm
Tätningsmaterial - huvudventil tätningsmaterial: FKM (fluorgummi)
Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 50 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 2 bar.
Tryck & temperatur - nominellt tryck max. 10 bar.
Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form C enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutning position: Matningssida
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Elektrisk anslutning - Elektrisk anslutning polaritet: Irrelevant
Enhetsegenskaper – produktundergrupp: Pneumatiska ventiler
Egenskaper - återställningstyp: Luftfjäder + mekanisk fjäder
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - ventilaktivering typ: Elektrisk
Enhetsegenskaper - frånslagstid öppnar max. 20 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 12 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - inbyggd effektsänkning: Nej
Enhetsegenskaper - fastsättning typ: Metriska skruvar
Enhetsegenskaper - fastsättning mått: M3 x 30
Enhetsegenskaper - fastsättning material: Stål
Nominell bredd (kV värde) - QNn värde (gas) 700 l/min.
Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,2 mm
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 6 mm
Process-/ledningsanslutning - försörjningsanslutning typ: Fläns
Process-/ledningsanslutning - flänsbild FM17
Process-/ledningsanslutning - arbetsanslutning typ: Fläns
Process-/ledningsanslutning - Arbetsposition: Pneumatikmodul
Process-/ledningsanslutning - arbetsanslutning flänsbild FM17
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Ja
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Nej
Spänning - likspänning: Ja
Spole (Kern) – spolstorlek 16 mm
Spole (Kern) – elektrisk effektförbrukning min. 2 W.
Spole (Kern) - elektrisk effektförbrukning max. 2 W.
Spole (Kern) - spole koppling LED: Nej
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole polskydd: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - spole kablage frihjulsdiod redundant: Nej
Material - huvudventil material mediumberörd: Pa (polyamid)
Material - huvudventil material som påverkar omgivningen: Pa (polyamid)
Material - förstyrning material medelkontaktande pa (polyamid)
Material - förstyrning material som påverkar omgivningen: Pa (polyamid)
Verkningssätt - fluidisk ledningsanslutning antal: 5
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: H/Z - öppen i viloläge - tryckanslutning 1 efter arbetsanslutning2, arbetsanslutning 4 öppen efter utgång 5, utgång 3 öppen - i viloläge - tryckanslutning 1 efter arbetsanslutning2, arbetsanslutning 4 öppen efter utgång 5, utgång 3 gec
Funktion - manuellt arbete: Ja
Verkningssätt - manuell drift typ: Vridspak
Funktion - manuellt ansättning låsning: Ja
Verkningssätt - manuell manövrering skruvöppning: Ja

Typ av produkt: Pneumatikventil

Drifttemperatur: -10 °C (min)

Min. drifttemperatur: -10 °C

Tillverkarnr.: 156337

Drifttryck (max.): 10 bar

Driftstryck (min.): 2 bar

Drifttryck område: 2 till 10 bar

Driftmedium: Tryckluft

Rör-Ø: 6 mm

: IP65

Typ: 6527

Max. medietemperatur: 50 °C

Min. medietemperatur: -10 °C

Dokument & nedladdningar

Datablad

Datablad 3047109 Bürkert Pneumatikventil 6527 156337 2 till 10 bar 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047109 Bürkert Pneumatikventil 6527 156337 2 till 10 bar 1 st

Beskrivning

Ventilerna av typ 6527 består av en försteuer-wippmagnetventil av typ 6106 och en pneumatisk sätesventil. Principen tillåter koppling av hög tryck vid låg strömförbrukning och med korta kopplingstider. Ventilerna är stackningsbara och kan, med kontakt baktill, företrädesvis användas för ventilkapslar (typ 8640 eller 8644) och med kontaktstift framifrån företrädesvis användas på ventilblock för styrning av pneumatiska drivanordningar. Styrventilen är standardutrustad med en manuell manövrering.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
