Name: Bürkert Magnetventil 64119 0255 230 V G 1/4 Nominell bredd 2 mm Direktverkande 1 st
Brand: Bürkert
SKU: 3046884
Availability: BackOrder

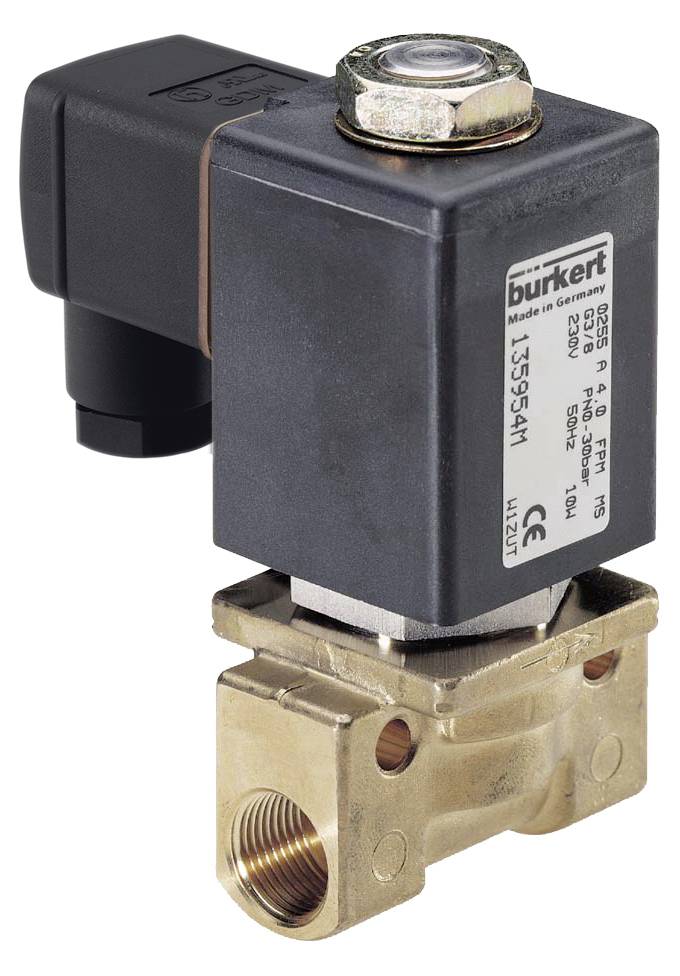

Magnetventil från Bürkert, modell 5281, för industriella tillämpningar. Kompakt med svart hölje och mässingsanslutning. Märkt med tekniska detaljer.

Liknande avbildning

Datablad (PDF)

Leverans tis 20 okt.

1 Styck

Antal

Styck

Toal (1 992,00 kr / stycken)

1 992,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

Dolt spolsystem
Kompakt konstruktion, max. DN 6
Hölje i mässing eller rostfritt stål med gänganslutning

Tekniska specifikationer

Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - tätning utifrån material: Mässing och rostfritt stål
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 130 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 35 bar.
Elektrisk anslutning - apparatuttag medföljer
Elektrisk anslutning - apparatuttag art. Nr Typ 00131874 - 2508
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Elektrisk anslutning – elektrisk anslutning utgångriktningen: Nedan
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - frånslagstid öppnar max. 20 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 30 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - luftström: Via sitsen
Enhetsegenskaper - vakuumutförande: Ja
Enhetsegenskaper - fastsättning typ: Fästbygel
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 10 ms
Enhetsegenskaper - kopplingstid stängs min: 20 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Nominell bredd (kV värde) - QNn värde (gas) 130 l/min.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 2 mm
Nominell bredd (kV värde) - kV värde (vatten): 0,12 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 5/64 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/4
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/4
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Nej
Spänning - spänning min / nominell spänning 230 V.
Spänning max / nominell spänning 230 V.
Spänning - växelspänning: Ja
Spänning - likspänning: Nej
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 40 mm
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - tyst utförande: Nej
Spole (Kern) - spole typ: Överstickad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Material - huvudventil material mediumberörd: Mässing
Material - ventilsäte material: Rostfritt stål
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Funktion - manuell manövrering: Nej
Godkännanden - nominell effekt - 10 W.
Spänning frekvens 50 Hz

Typ av produkt: Magnetventil

Driftspänning: 230 V

Drifttryck (max.): 0 bar

Kapslingsmaterial: Mässing

Anslutningstyp: G 1/4

Medietemperatur, intervall: -10 till 130 °C

Tillverkarnr.: 64119

Driftstryck (min.): 0 bar

Tätningsmaterial: FKM

Funktion: 2/2 stängd monostabil

Max. medietemperatur: 130 °C

Min. medietemperatur: -10 °C

Nominell bredd: 2 mm

QNn-värde: 130 l/min

: IP65

Max. omgivningstemperatur: 55 °C

Verkningssätt: Direktverkande

Kv-värde: 0.12 m³/h

Förpackningstyp: Carton

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3046884 Bürkert Magnetventil 64119 0255 230 V G 1/4 Nominell bredd 2 mm Direktverkande 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3046884 Bürkert Magnetventil 64119 0255 230 V G 1/4 Nominell bredd 2 mm Direktverkande 1 st

Beskrivning

Den direktverkande Hubankarmagnetventilen typ 0255 är även lämplig för höga tryck och höga temperaturer.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
