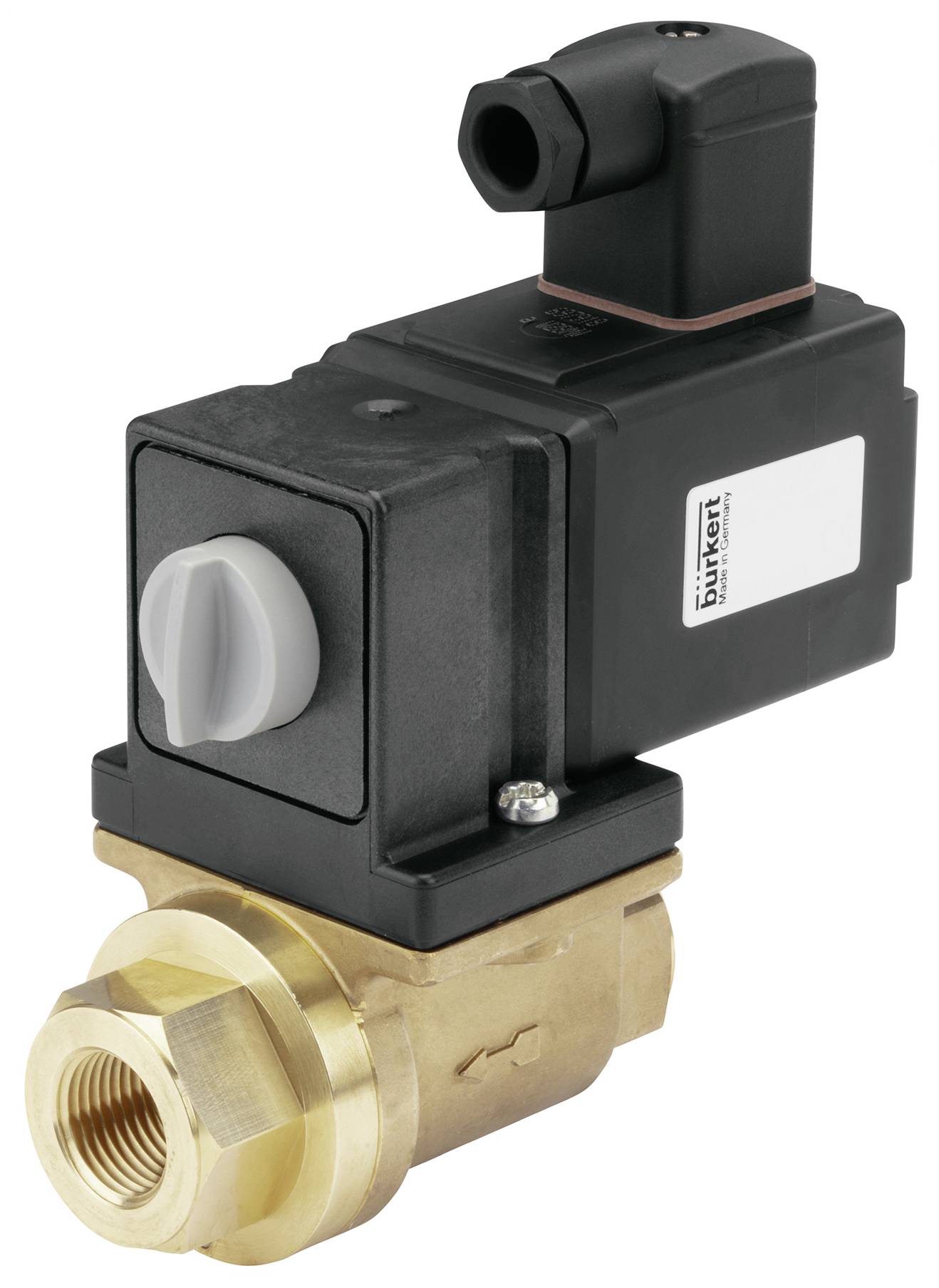

Liknande avbildning
Bürkert Magnetventil 62119 0131 24 V G 3/4 Nominell bredd 20 mm Direktverkande 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (5 592,00 kr / stycken)
5 592,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Direktverkande, mediaseparat ventil upp till nominell bredd DN 20
- Vibrationsbeständigt, blockskruvat spolsystem
- Energisparande effektsänkning vid alla DC-utföranden
- Ökad säkerhet genom elektrisk feedback (tillval)
- Robust, servicevänlig manuell manövrering
Tekniska specifikationer
- Drift - manuellt arbete material: Pa (polyamid)
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: NBR (nitrilgummi)
- Tätningsmaterial - tätning utåt material: NBR (nitrilgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 90 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 50 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 0,25 bar.
- Elektrisk anslutning - apparatuttag medföljer
- Elektrisk anslutning - apparatuttag art. Nr Typ 00314802 - 2518
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - frånslagstid öppnar max. 20 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 60 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Direkt verkande
- Egenskaper - Medigenkänning: Ja
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 10 ms
- Enhetsegenskaper - kopplingstid stängs min: 40 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Nominell bredd (kV värde) - QNn värde (gas) 5.330 l/min.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 20 mm
- Nominell bredd (kV värde) - kV värde (vatten): 5 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 3/4 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 3/4
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 3/4
- Process-/ledningsanslutning - ledningsanslutning 3 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 3 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 3 gängbenämning: 3/4
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Nej
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 49 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) – kick and drop spole: Energisparteknik ej tillgänglig
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) – spole typ: Fastskruvad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Material - huvudventil material mediumberörd: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 3
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningsmekanism - ventilfunktion: F - fördelarventil - i viloläge tryckanslutning 1 (P/IN) öppen efter arbetsanslutning 2 (B/NO), arbetsanslutning 4 (A/NC) - Fördelningsventil - i viloläge tryckanslutning 1 (P/IN) öppen efter arbetsanslutning 2 (B/NO), arbetsanslutning 4 (A/NC) ges
- Funktion - manuellt arbete: Ja
- Verkningssätt - manuell drift typ: Tryckknapp
- Funktion - manuellt ansättning låsning: Ja
- Funktion - manuell manövrering skruvöppning: Nej
- Godkännanden - nominell effekt - 16 W.
- Spänning frekvens 50 Hz
- Typ av produkt
Magnetventil
- Driftspänning
24 V
- Drifttryck (max.)
0 bar
- Kapslingsmaterial
PVC
- Anslutningstyp
G 3/4
- Drifttemperatur
-10 °C (min)
- Medietemperatur, intervall
-10 till 90 °C
- Tillverkarnr.
62119
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
-10 °C
- Tätningsmaterial
NBR
- Max. medietemperatur
90 °C
- Min. medietemperatur
-10 °C
- Medium
Aggressiva medier
- Nominell bredd
20 mm
- QNn-värde
5.330 l/min
IP65
- Max. omgivningstemperatur
50 °C
- Min. omgivningstemperatur
-10 °C
- Verkningssätt
Direktverkande
- Kv-värde
5 m³/h
- Förpackningstyp
Carton
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3047078 Bürkert Magnetventil 62119 0131 24 V G 3/4 Nominell bredd 20 mm Direktverkande 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047078 Bürkert Magnetventil 62119 0131 24 V G 3/4 Nominell bredd 20 mm Direktverkande 1 st
Beskrivning
Ventilen 0131 är en direktverkande vippspakventil. Beroende på användning finns olika kombinationer av tätningsmaterial. Tack vare membrandelning mellan drivning och vätskehölje kan även aggressiva medier som syror eller baser styras säkert. Erbjudandet avrundas med plasthölje av PVC. Spolarna är pressade med en kemiskt beständig epoxid. För att minska den elektriska strömförbrukningen är en ”kick and drop”-elektronik gjuten i spolen för alla DC-varianter. En valfri elektrisk signalställesindikator detekterar tillförlitligt kopplingspositionen. För användning i dricksvatten finns konformiteter enligt KTW och W270. Dessutom finns utföranden av typ 0131 med konformitet enligt din en 45545:2016 (standarddelar 2 och 5) - brandskydd tillgängliga i spårfordon.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
