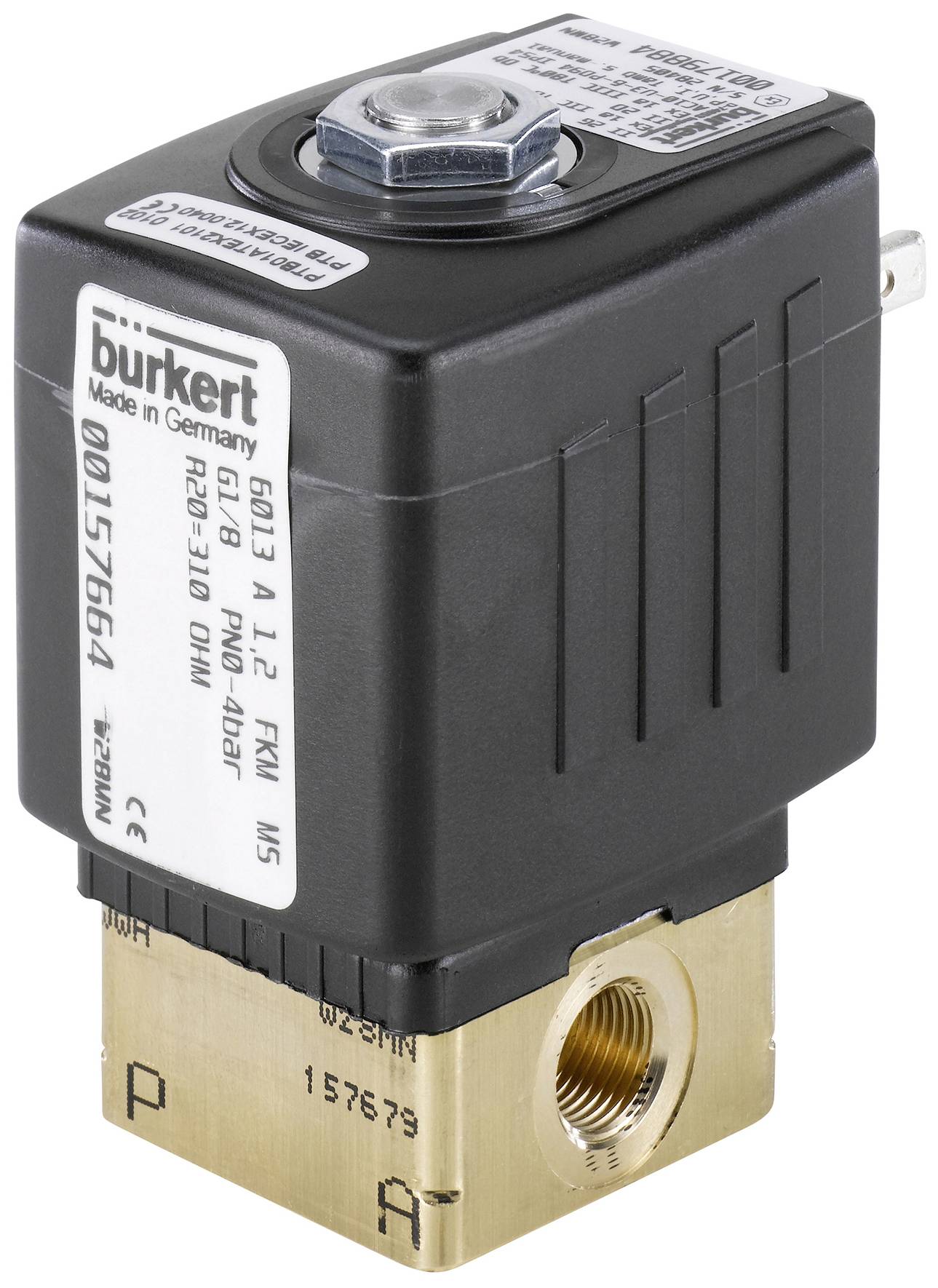

Liknande avbildning
Bürkert Magnetventil 467522 6013 24 V G 1/4 Nominell bredd 4 mm Direktverkande 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (1 192,00 kr / stycken)
1 192,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Direktverkande och kompakt ventil upp till nominell bredd DN 6,0
- Vibrationsbeständigt, fastskruvat spolsystem
- Explosionsskyddade utföranden
- Energisparande Kick and Drop-utföranden tillgänglig
Tekniska specifikationer
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: EPDM (eten-propen-dien-gummi)
- Tätningsmaterial - yttre tätning: EPDM (eten-propen-dien-gummi)
- Tryck och temperatur - temperatur medium min: -30 °C.
- Tryck & temperatur - medium temperatur max: 100 °C.
- Tryck och temperatur - temperatur omgivning min: -30 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 1,5 bar.
- Tryck och temperatur - nominellt tryck max (gas) 1,5 bar.
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - frånslagstid öppnar max. 20 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 30 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Direkt verkande
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 4 mm
- Nominell bredd (kV värde) - kV värde (vatten): 0,3 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 5/32 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/4
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/4
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 32 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) - spole typ: Överstickad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - spole specialitet: För höga temperaturer
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - märkeffekt DC 9 W.
- Spole (Kern) - minskad effekt DC 9 W.
- Material - huvudventil material mediumberörd: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 8 W.
- GODKÄND TYP UL, CSAUL, CSA
- Typ av godkännande: UV Component, Class 3221-01 Electrically Operated Valves - Canada
- Typ av produkt
Magnetventil
- Driftspänning
24 V
- Drifttryck (max.)
0 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1/4
- Drifttemperatur
-30 °C (min)
- Medietemperatur, intervall
-30 till 100 °C
- Tillverkarnr.
467522
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
-30 °C
- Tätningsmaterial
EPDM
- Funktion
2/2-vägs
- Max. medietemperatur
100 °C
- Min. medietemperatur
-30 °C
- Nominell bredd
4 mm
- Egenskaper
Fläns
IP65
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-30 °C
- Verkningssätt
Direktverkande
- Kv-värde
0.3 m³/h
Dokument & nedladdningar
Datablad
Datablad 3047336 Bürkert Magnetventil 467522 6013 24 V G 1/4 Nominell bredd 4 mm Direktverkande 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047336 Bürkert Magnetventil 467522 6013 24 V G 1/4 Nominell bredd 4 mm Direktverkande 1 st
Beskrivning
Ventilen 6013 är en direktverkande lyftankarventil. För att öka tryck- och läckagesäkerheten är pluggar och kärnrör svetsade i varandra. Beroende på användning finns olika tätningskombinationer. En Bürkert-specifik flänsversion (SFB) möjliggör en platssparande ihopbyggnad av ventiler på en multianslutningsplatta. För att minska den elektriska strömförbrukningen under drift finns Kick and Drop-spolar tillgängliga.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
