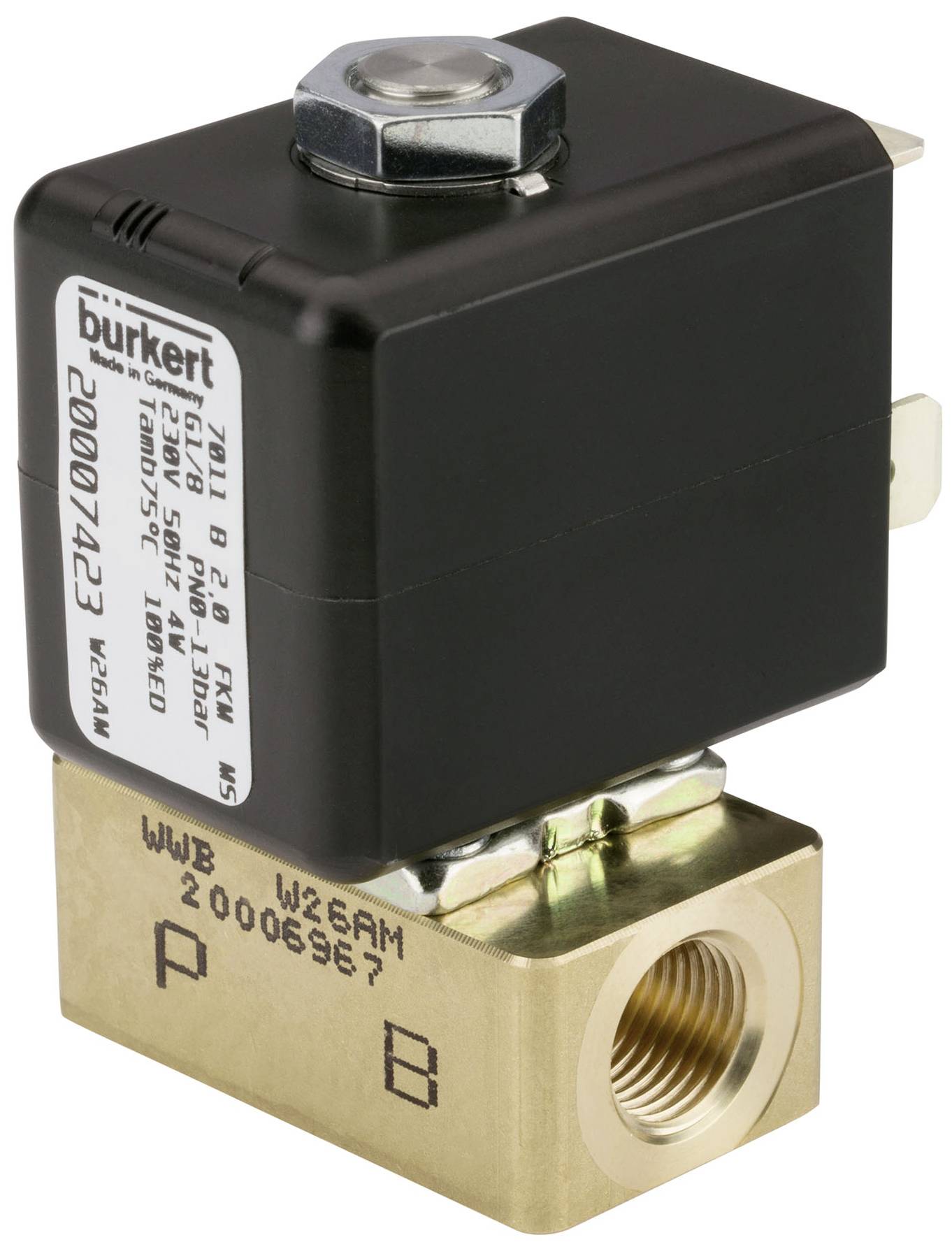

Liknande avbildning
Bürkert Magnetventil 389661 7011 24 V G 1/8 Nominell bredd 1.6 mm Direktverkande 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (552,00 kr / stycken)
552,00 kr
exkl. moms
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Direktverkande och kompakt liten ventil upp till nominell bredd DN 2,4
- Dolt spolsystem
- Enkel och snabb fläns- eller anslutningsmontering
- Snabbkoppling (push-in fitting) för slangkontaktanslutningar
- Explosionsskyddade utföranden
Tekniska specifikationer
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: FKM (fluorgummi)
- Tätningsmaterial - yttre tätning: FKM (fluorgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 100 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 75 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 24 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - elektriskt anslutning typ: Kontaktbild form B enligt branschstandard
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - huvudventil funktionsprincip: Kolv
- Enhetsegenskaper - frånslagstid öppnar max. 15 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 17 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Direkt verkande
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 8 ms
- Enhetsegenskaper - kopplingstid stängs min: 10 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 1,6 mm
- Nominell bredd (kV värde) - kV värde (vatten): 0,06 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1/16 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/8
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/8
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Nej
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 24,5 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) - spole typ: Överstickad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - påkopplingseffekt AC: 12 V.
- A
- Spole (Kern) - märkeffekt AC 6,5 V.
- A
- Material - huvudventil material mediumberörd: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 4 W.
- Spänning frekvens 50 Hz
- Typ av produkt
Magnetventil
- Driftspänning
24 V
- Drifttryck (max.)
0 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1/8
- Drifttemperatur
-10 °C (min)
- Medietemperatur, intervall
-10 till 100 °C
- Tillverkarnr.
389661
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
-10 °C
- Tätningsmaterial
FKM
- Funktion
2/2 stängd monostabil
- Max. medietemperatur
100 °C
- Min. medietemperatur
-10 °C
- Medium
Tryckluft
- Nominell bredd
1.6 mm
- Egenskaper
Fläns
IP65
- Max. omgivningstemperatur
75 °C
- Min. omgivningstemperatur
-10 °C
- Verkningssätt
Direktverkande
- Kv-värde
0.06 m³/h
Dokument & nedladdningar
Datablad
Datablad 3048079 Bürkert Magnetventil 389661 7011 24 V G 1/8 Nominell bredd 1.6 mm Direktverkande 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3048079 Bürkert Magnetventil 389661 7011 24 V G 1/8 Nominell bredd 1.6 mm Direktverkande 1 st
Beskrivning
Ventilen 7011 är en direktverkande lyftankarventil. För att öka tryck- och läckagesäkerheten är pluggar och kärnrör svetsade i varandra. Beroende på användning finns olika kombinationer av hölje och tätningsmedel. En Bürkert-specifik flänsversion (SFB) möjliggör en platssparande ihopbyggnad av ventiler på en multianslutningsplatta. Programmet kompletteras av versioner enligt DVGW en 161 och explosionsskyddade utföranden. Push-in fittings kan väljas för en flexibel slanganslutningsteknik. I kombination med en kontakt enligt branschstandard form B eller din en 175301-803 C uppfyller ventilerna kapslingsklass IP65.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
