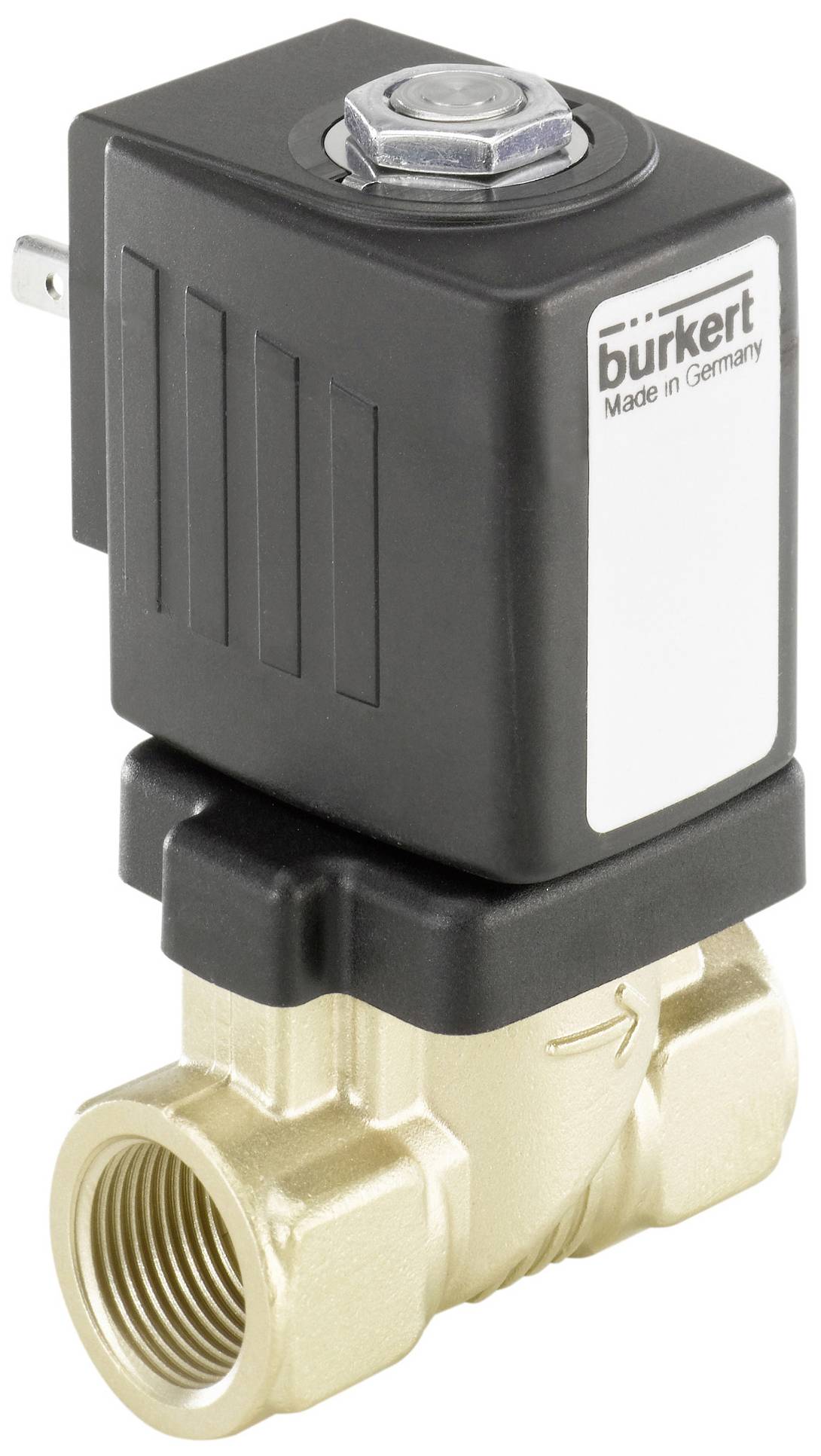

Liknande avbildning
Bürkert Magnetventil 352682 6213 24 V G 1 Nominell bredd 25 mm Servostyrd 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (3 752,00 kr / stycken)
3 752,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Servostyrd membranventil upp till nominell bredd DN40
- Fjäderkopplade membran öppnas utan differenstryck
- Stängningsdämpad och tystgående
- Högre flöde med kompakt konstruktion
- Energisparande dubbelspolteknologi i kick-and-drop-utförande
Tekniska specifikationer
- Tätningsmaterial - förstyrning tätning material: EPDM (eten-propen-dien-gummi)
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: EPDM (eten-propen-dien-gummi)
- Tätningsmaterial - yttre tätning: EPDM (eten-propen-dien-gummi)
- Tryck och temperatur - nominellt tryck (din en 1333): PN 10
- Tryck och temperatur - temperatur medium min: -30 °C.
- Tryck & temperatur - medium temperatur max: 90 °C.
- Tryck och temperatur - temperatur omgivning min: -30 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 10 bar.
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - inbyggnadslängd 95 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Membranventil
- Enhetsegenskaper - frånslagstid öppnar max. 400 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 1.500 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - inbyggd effektsänkning: Ja
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Servostyrd
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 300 ms
- Enhetsegenskaper - kopplingstid stängs min: 700 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Enhetsegenskaper - generation: Ev
- Egenskaper - förstyrning centrallås: Ja
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,4 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 25 mm
- Nominell bredd (kV värde) - kV värde (vatten): 11 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar: 1
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Ja
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 42 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole polskydd: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) – Kick and drop spole: Energisparteknik ingår
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) - spole typ: Överstickad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - påkopplingseffekt AC: 85 V.
- A
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - märkeffekt DC 8,5 W.
- Spole (Kern) - minskad effekt DC 8,5 W.
- Spole (Kern) - märkeffekt AC 8,5 V.
- A
- Material - huvudventil material mediumberörd: Mässing
- Material - förstyrning material medelkontaktande pa (polyamid)
- Material - ventilsäte material: Mässing
- Material - ventilhölje lock material: Rostfritt stål
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 85 W.
- Godkänd typ: VDE, material-godkännande-dricksvatten VDE, material-godkännande-dricksvatten
- Typ av godkännande: Övervakningsutlåtande enligt din en 60730, KTW-BWGL
- Spänning frekvens 50/60 Hz
- Typ av produkt
Magnetventil
- Driftspänning
24 V
- Drifttryck (max.)
0 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1
- Drifttemperatur
-30 °C (min)
- Medietemperatur, intervall
-30 till 90 °C
- Tillverkarnr.
352682
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
-30 °C
- Tätningsmaterial
EPDM
- Funktion
sluten
- Max. medietemperatur
90 °C
- Min. medietemperatur
-30 °C
- Medium
Flytande medier
- Nominell bredd
25 mm
- Längd
95 mm
IP65
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-30 °C
- Verkningssätt
Servostyrd
- Kv-värde
11 m³/h
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3047522 Bürkert Magnetventil 352682 6213 24 V G 1 Nominell bredd 25 mm Servostyrd 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047522 Bürkert Magnetventil 352682 6213 24 V G 1 Nominell bredd 25 mm Servostyrd 1 st
Beskrivning
Ventilen 6213 EV är en servostyrd membranventil i S.EV-serien. Fjäderkopplingen på membranet stöder öppning av ventilen. I standardutförande är ventilen avsedd för användning i vätskor. För att öppna helt krävs ett minsta differenstryck. För gas- och vakuumapplikationer finns ett separat utförande (HP00) som öppnar ventilen utan differenstryck. Beroende på applikationerna finns olika membrantyg tillgängliga. Husets utbud innehåller mässing, rostfritt stål och rödgods. För andra marknader finns det mässing som inte är beständig mot varandra. För att minska den elektriska strömförbrukningen under drift finns spolar med integrerad kick and drop-elektronik tillgänglig i dubbelspolteknik.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
