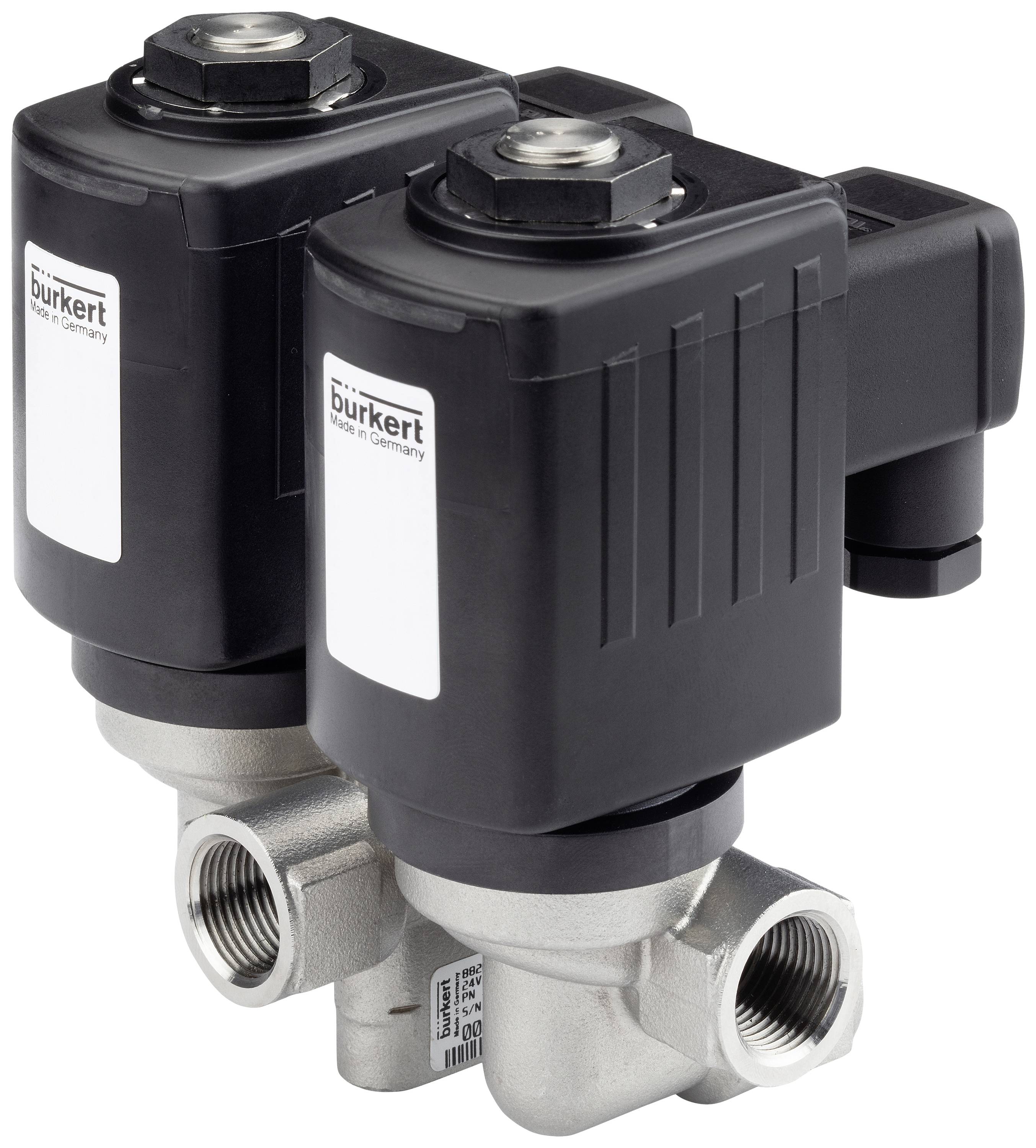

Liknande avbildning
Bürkert Magnetventil 333997 6240 12 V G 1/2 Nominell bredd 12 mm Servostyrd 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (12 152,00 kr / stycken)
12 152,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Servostyrd och kompakt kolvventil upp till nominell bredd DN 13
- Vibrationsbeständigt, fastskruvat spolsystem
- Energisparande dubbelspolteknologi i kick-and-drop-utförande
- Säker öppning med fast ihopparsystem
- Explosionsskyddade utföranden
Tekniska specifikationer
- Tätningsmaterial - förstyrning tätning material: PEEK (Polyetereterketon)
- Tätningsmaterial - sittpackning material kategori: Plast
- Tätningsmaterial - sätestätning material: PCTFE (Polyklortrifluoretylen)
- Tätningsmaterial - yttre tätning: FKM (fluorgummi)
- Tryck och temperatur - nominellt tryck (din en 1333): PN 250
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 80 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 1 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 250 bar.
- Tryck och temperatur - nominellt tryck max (gas) 250 bar.
- Tryck och temperatur - nominellt tryck max (olja) 250 bar.
- Elektrisk anslutning - apparatuttag medföljer
- Elektrisk anslutning - apparatuttag art. Nr Typ 00314802 - 2518
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - inbyggnadslängd 75 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - frånslagstid öppnar max. 200 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 600 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - inbyggd effektsänkning: Nej
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Servostyrd
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 100 ms
- Enhetsegenskaper - kopplingstid stängs min: 300 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - kärnstyrning: Glidring
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 12 mm
- Nominell bredd (kV värde) - kV värde (vatten): 2,2 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 7/16 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/2
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 12 V.
- Spänning max / nominell spänning 12 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 42 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - Kick and drop spole: Energisparteknik möjlig
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) - spole typ: Överstickad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - spole specialitet: För höga temperaturer
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - märkeffekt DC 21 W.
- Spole (Kern) - minskad effekt DC 21 W.
- Spole (Kern) – glidring material: PTFE (polytetrafluoreten)
- Material - huvudventil material mediumberörd: Rostfritt stål
- Material - ventilsäte material: Rostfritt stål
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 16 W.
- Typ av produkt
Magnetventil
- Driftspänning
12 V
- Drifttryck (max.)
1 bar
- Kapslingsmaterial
Rostfritt stål
- Anslutningstyp
G 1/2
- Drifttemperatur
-10 °C (min)
- Medietemperatur, intervall
-10 till 80 °C
- Tillverkarnr.
333997
- Driftstryck (min.)
1 bar
- Min. drifttemperatur
-10 °C
- Tätningsmaterial
PEEK
- Funktion
2/2 stängd monostabil
- Max. medietemperatur
80 °C
- Min. medietemperatur
-10 °C
- Medium
Vatten
- Nominell bredd
12 mm
- Längd
75 mm
IP65
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-10 °C
- Verkningssätt
Servostyrd
- Kv-värde
2.2 m³/h
Dokument & nedladdningar
Datablad
Datablad 3047391 Bürkert Magnetventil 333997 6240 12 V G 1/2 Nominell bredd 12 mm Servostyrd 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047391 Bürkert Magnetventil 333997 6240 12 V G 1/2 Nominell bredd 12 mm Servostyrd 1 st
Beskrivning
Ventil 6240 är en servostyrd kolvventil. För att öka tryck- och läckagesäkerheten är pluggar och kärnrör svetsade i varandra. Beroende på användning finns olika tätningskombinationer. Höljets form och ytkvalitet ger maximalt flödesvärde. Spolarna pressas med kemiskt beständig epoxid. En valfri glidringglasring ökar drifttiden för torra gaser. För att minska den elektriska strömförbrukningen under drift finns spolar med integrerad ”kick and drop” (KD) elektronik tillgänglig med dubbelspoleknik.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
