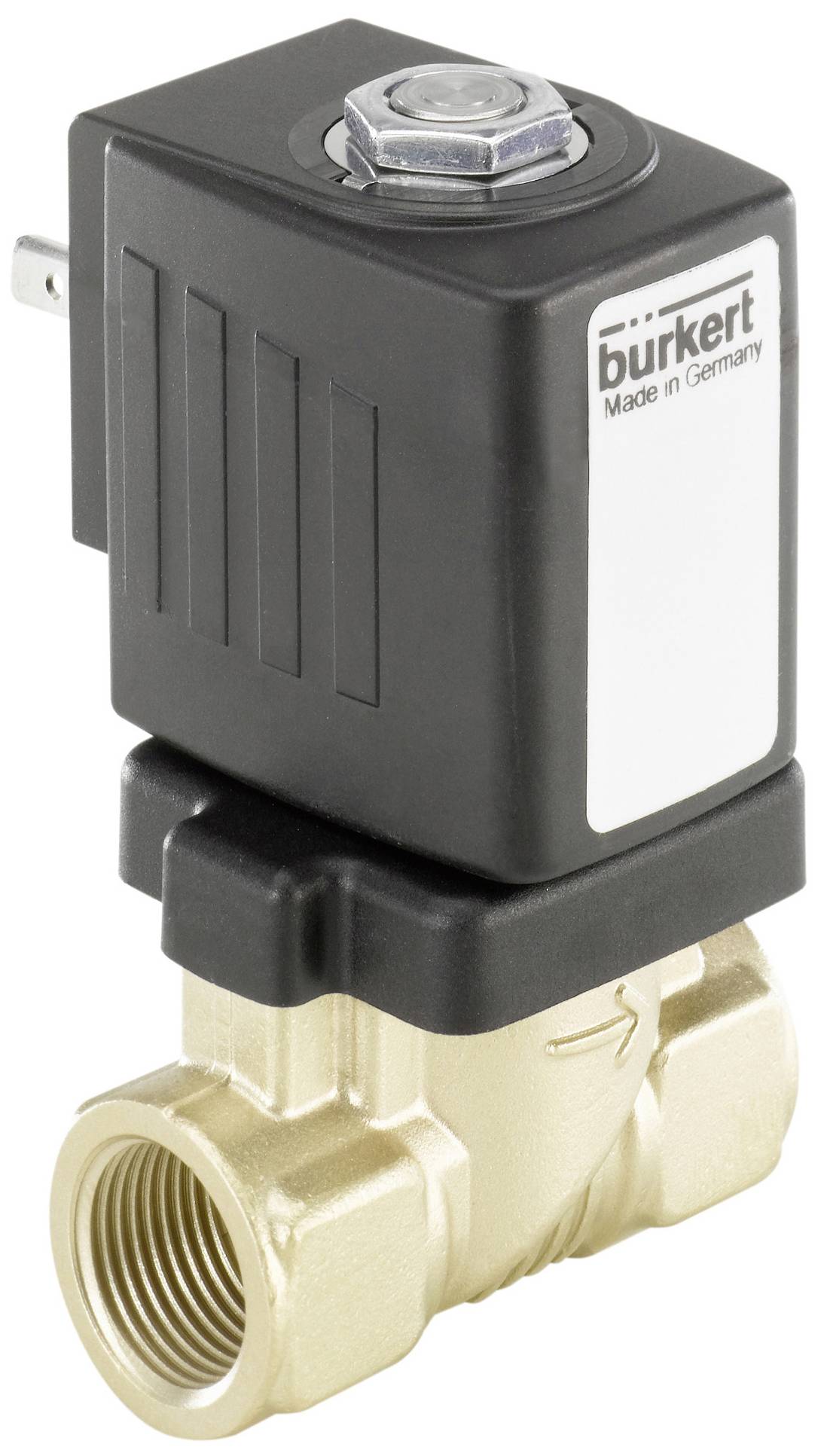

Bürkert Magnetventil 252401 6213 230 V G 1 Nominell bredd 20 mm Servostyrd 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (2 072,00 kr / stycken)
2 072,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Servostyrd membranventil upp till nominell bredd DN40
- Fjäderkopplade membran öppnas utan differenstryck
- Stängningsdämpad och tystgående
- Högre flöde med kompakt konstruktion
- Energisparande dubbelspolteknologi i kick-and-drop-utförande
Tekniska specifikationer
- Tätningsmaterial - förstyrning tätning material: EPDM (eten-propen-dien-gummi)
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: EPDM (eten-propen-dien-gummi)
- Tätningsmaterial - yttre tätning: EPDM (eten-propen-dien-gummi)
- Tryck och temperatur - nominellt tryck (din en 1333): PN 10
- Tryck och temperatur - temperatur medium min: -30 °C.
- Tryck & temperatur - medium temperatur max: 90 °C.
- Tryck och temperatur - temperatur omgivning min: -30 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 10 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - inbyggnadslängd 80 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Membranventil
- Enhetsegenskaper - frånslagstid öppnar max. 400 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 1.500 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Servostyrd
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 200 ms
- Enhetsegenskaper - kopplingstid stängs min: 700 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - kärnstyrning: Glidring
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Enhetsegenskaper - generation: Ev
- Egenskaper - förstyrning centrallås: Ja
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,1 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 20 mm
- Nominell bredd (kV värde) - kV värde (vatten): 8,3 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 3/4 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar: 1
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 230 V.
- Spänning max / nominell spänning 230 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Nej
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 32 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole polskydd: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) – kick and drop spole: Energisparteknik ej tillgänglig
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) - spole typ: Överstickad
- Spole (Kern) - spole material (mantling): Pa (polyamid)
- Spole (Kern) - termisk isoleringsklass på drivningen: B.
- Spole (Kern) - påkopplingseffekt AC: 24 V.
- A
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - märkeffekt AC 8 V.
- A
- Material - huvudventil material mediumberörd: Mässing
- Material - förstyrning material medelkontaktande pa (polyamid)
- Material - ventilsäte material: Mässing
- Material - ventilhölje lock material: Rostfritt stål
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 8 W.
- Godkännande: Material-godkännande-dricksvatten
- Typ av godkännande: KTW-BWGL
- Spänning frekvens 50 Hz
- Typ av produkt
Magnetventil
- Driftspänning
230 V
- Drifttryck (max.)
0 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1
- Drifttemperatur
-30 °C (min)
- Medietemperatur, intervall
-30 till 90 °C
- Tillverkarnr.
252401
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
-30 °C
- Tätningsmaterial
EPDM
- Funktion
2/2 stängd monostabil
- Max. medietemperatur
90 °C
- Min. medietemperatur
-30 °C
- Medium
Flytande medier
- Nominell bredd
20 mm
- Egenskaper
Muff
- Längd
80 mm
IP65
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-30 °C
- Verkningssätt
Servostyrd
- Kv-värde
8.3 m³/h
Dokument & nedladdningar
Datablad
Datablad 3047204 Bürkert Magnetventil 252401 6213 230 V G 1 Nominell bredd 20 mm Servostyrd 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047204 Bürkert Magnetventil 252401 6213 230 V G 1 Nominell bredd 20 mm Servostyrd 1 st
Beskrivning
Ventilen 6213 EV är en servostyrd membranventil i S.EV-serien. Fjäderkopplingen på membranet stöder öppning av ventilen. I standardutförande är ventilen avsedd för användning i vätskor. För att öppna helt krävs ett minsta differenstryck. För gas- och vakuumapplikationer finns ett separat utförande (HP00) som öppnar ventilen utan differenstryck. Beroende på applikationerna finns olika membrantyg tillgängliga. Husets utbud innehåller mässing, rostfritt stål och rödgods. För andra marknader finns det mässing som inte är beständig mot varandra. För att minska den elektriska strömförbrukningen under drift finns spolar med integrerad kick and drop-elektronik tillgänglig i dubbelspolteknik.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
