Name: Bürkert Magnetventil 248974 6213 24 V G 3/8 Nominell bredd 10 mm Servostyrd 1 st
Brand: Bürkert
SKU: 3046939
Availability: BackOrder

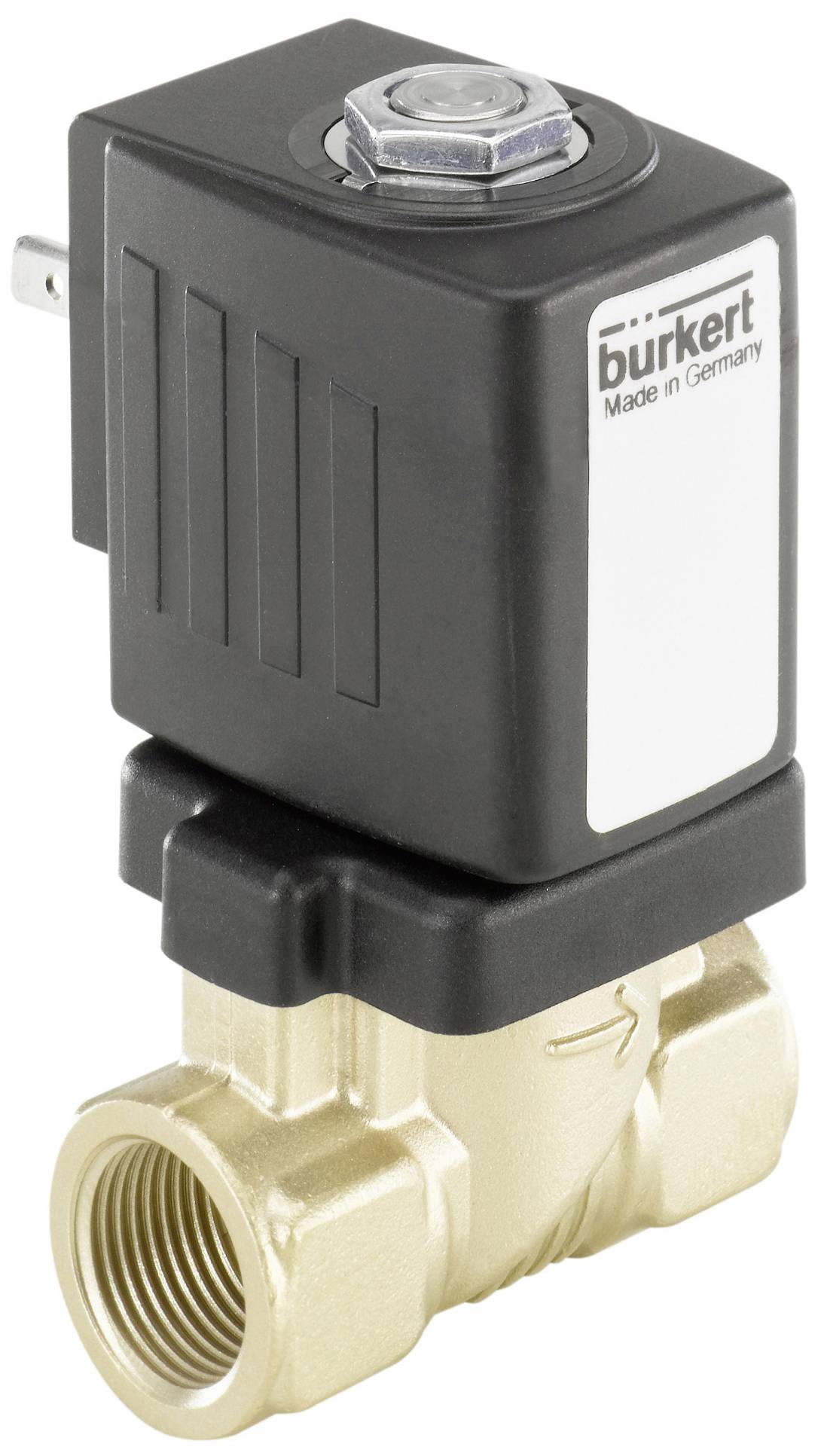

'Bürkert magnetventil med svart hölje och bronsfärgad anslutning, tillverkad i Tyskland.'

Liknande avbildning

Datablad (PDF)

Leverans tis 27 okt.

1 Styck

Antal

Styck

Toal (1 352,00 kr / stycken)

1 352,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

Servostyrd membranventil upp till nominell bredd DN40
Fjäderkopplade membran öppnas utan differenstryck
Stängningsdämpad och tystgående
Högre flöde med kompakt konstruktion
Energisparande dubbelspolteknologi i kick-and-drop-utförande

Tekniska specifikationer

Tätningsmaterial - förstyrning tätning material: EPDM (eten-propen-dien-gummi)
Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: EPDM (eten-propen-dien-gummi)
Tätningsmaterial - yttre tätning: EPDM (eten-propen-dien-gummi)
Tryck och temperatur - nominellt tryck (din en 1333): PN 10
Tryck och temperatur - temperatur medium min: -30 °C.
Tryck & temperatur - medium temperatur max: 100 °C.
Tryck och temperatur - temperatur omgivning min: -30 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 10 bar.
Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Enhetsegenskaper - inbyggnadslängd 50 mm
Enhetsegenskaper - huvudventil funktionsprincip: Membranventil
Enhetsegenskaper - frånslagstid öppnar max. 30 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 150 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - luftström: Via sitsen
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Servostyrd
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 10 ms
Enhetsegenskaper - kopplingstid stängs min: 100 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - kärnstyrning: Glidring
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Enhetsegenskaper - generation: Ev
Egenskaper - förstyrning centrallås: Ja
Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,2 mm
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 10 mm
Nominell bredd (kV värde) - kV värde (vatten): 1,9 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 3/8 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 3/8
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 3/8
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Ja
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Nej
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 40 mm
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole polskydd: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - tyst utförande: Nej
Spole (Kern) - spole typ: Överstickad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - spole specialitet: För höga temperaturer
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Spole (Kern) - märkeffekt DC 10 W.
Spole (Kern) - minskad effekt DC 10 W.
Material - huvudventil material mediumberörd: Mässing
Material - förstyrning material medelkontaktande pa (polyamid)
Material - ventilsäte material: Mässing
Material - ventilhölje lock material: Rostfritt stål
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Funktion - manuell manövrering: Nej
Godkännanden - nominell effekt - 10 W.
Godkännandetyp: VDEVDE
Typ av godkännande: Ritningstillstånd enligt din en 60730

Typ av produkt: Magnetventil

Driftspänning: 24 V

Drifttryck (max.): 0 bar

Kapslingsmaterial: Mässing

Anslutningstyp: G 3/8

Drifttemperatur: -30 °C (min)

Medietemperatur, intervall: -30 till 100 °C

Tillverkarnr.: 248974

Driftstryck (min.): 0 bar

Min. drifttemperatur: -30 °C

Tätningsmaterial: EPDM

Funktion: 2/2 stängd monostabil

Max. medietemperatur: 100 °C

Min. medietemperatur: -30 °C

Medium: Flytande medier

Nominell bredd: 10 mm

: IP65

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -30 °C

Verkningssätt: Servostyrd

Kv-värde: 1.9 m³/h

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Driftspänning

Anslutningstyp

Drifttryck (max.)

Kapslingsmaterial

Typ av produkt

Bürkert Magnetventil 20004793 6213 24 V/AC G 1 1 st

Artikelnr.:2482758

Leverans tis 27 okt.

1 StyckConrad Electronic

24 V/AC

G 1

10 bar

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 592,00 kr^*

Bürkert Magnetventil 20004795 6213 24 V G 1 1/4 Nominell bredd 25 mm Servostyrd 1 st

Artikelnr.:3048011

Leverans tis 27 okt.

1 StyckConrad Electronic

24 V

G 1 1/4

0 bar

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 672,00 kr^*

Bürkert Magnetventil 20008169 6213 24 V/AC, 24 V/DC G 1 1/2 1 st

Artikelnr.:2482759

Leverans tis 27 okt.

1 StyckConrad Electronic

24 V/AC

G 1 1/2

10 bar

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 672,00 kr^*

Bürkert Magnetventil 20008170 6213 24 V/AC, 24 V/DC G 2 Nominell bredd 40 mm Servostyrd 1 st

Artikelnr.:2482760

Leverans tis 27 okt.

1 StyckConrad Electronic

24 V/AC

G 2

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 152,00 kr^*

Bürkert Magnetventil 231578 6213 12 V G 1/2 Nominell bredd 13 mm Servostyrd 1 st

Artikelnr.:3046807

Leverans tis 27 okt.

1 StyckConrad Electronic

12 V

G 1/2

0 bar

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Bürkert Magnetventil 239869 6213 24 V G 3/4 Nominell bredd 20 mm Servostyrd 1 st

Artikelnr.:3047181

Leverans tis 27 okt.

10 StyckConrad Electronic

24 V

G 3/4

0 bar

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Bürkert Magnetventil 241792 6213 230 V G 1/2 Nominell bredd 13 mm Servostyrd 1 st

Artikelnr.:3047184

Leverans tis 27 okt.

30 StyckConrad Electronic

230 V

G 1/2

0 bar

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Bürkert Magnetventil 243027 6213 230 V G 3/8 Nominell bredd 10 mm Normalläge sluten 1 st

Artikelnr.:3046869

Leverans tis 27 okt.

1 StyckConrad Electronic

230 V

G 3/8

0 bar

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 272,00 kr^*

Bürkert Magnetventil 246249 6213 24 V G 3/8 Nominell bredd 10 mm Servostyrd 1 st

Artikelnr.:3046975

Leverans tis 27 okt.

1 StyckConrad Electronic

24 V

G 3/8

0 bar

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Bürkert Magnetventil 246252 6213 24 V G 1/2 Nominell bredd 13 mm Servostyrd 1 st

Artikelnr.:3046905

Leverans tis 27 okt.

1 StyckConrad Electronic

24 V

G 1/2

0 bar

Mässing

Magnetventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 432,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3046939 Bürkert Magnetventil 248974 6213 24 V G 3/8 Nominell bredd 10 mm Servostyrd 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3046939 Bürkert Magnetventil 248974 6213 24 V G 3/8 Nominell bredd 10 mm Servostyrd 1 st

Beskrivning

Ventilen 6213 EV är en servostyrd membranventil i S.EV-serien. Fjäderkopplingen på membranet stöder öppning av ventilen. I standardutförande är ventilen avsedd för användning i vätskor. För att öppna helt krävs ett minsta differenstryck. För gas- och vakuumapplikationer finns ett separat utförande (HP00) som öppnar ventilen utan differenstryck. Beroende på applikationerna finns olika membrantyg tillgängliga. Husets utbud innehåller mässing, rostfritt stål och rödgods. För andra marknader finns det mässing som inte är beständig mot varandra. För att minska den elektriska strömförbrukningen under drift finns spolar med integrerad kick and drop-elektronik tillgänglig i dubbelspolteknik.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
