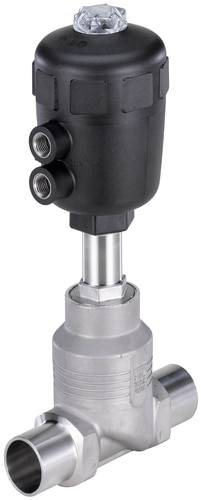

Liknande avbildning
Bürkert Luftstyrd ventil 156491 2012 G 1/4 Nominell bredd 80 mm 2/2-vägs 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (19 432,00 kr / stycken)
19 432,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
2/2-vägs Globe Ventil för vätskor upp till 180 ° C, rostfritt stål
- För media upp till 180 ° C Lång livslängd Optisk lägesindikering som standard Swivel drivhuvudet för att rikta styranslutningarna luft omfattande urval driv storlek tillåter optimala ekonomiska drivkombinationer Schließschlagarm med vätskor av Flow under sätet Kompakt världen ventilhus material gjutning 316L PPS chef för varma miljöer
Tekniska specifikationer
- Nominell bredd 80 mm
- Drivningsdimension Ø 125 mm
- Kv-Wert 110,0 m³ /h
- Styrtryck se tryck diagram i databladet
- 12,5 bar max. Drifttryck upp till +180 °C
- Medeltemperatur -10 till +180 °C
- Omgivningstemperatur +5 till +90 °C
- Typ av produkt
Luftstyrd ventil
- Drifttryck (max.)
12.5 bar
- Kapslingsmaterial
Rostfritt stål
- Anslutningstyp
G 1/4
- Drifttemperatur
-10 °C (min)
- Medietemperatur, intervall
-10 till +180 °C
- Tillverkarnr.
156491
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
-10 °C
- Tätningsmaterial
PTFE
- Funktion
2/2-vägs
- Vikt
13.600 kg
- Max. medietemperatur
+180 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrala medier
- Nominell bredd
80 mm
- Egenskaper
P-anslutning G 1/4
- Höjd
440 mm
- Längd
230 mm
- Styrtryck (max.)
7 bar
- Styrtryck (min.)
2 bar
- Max. omgivningstemperatur
+90 °C
- Min. omgivningstemperatur
5 °C
- Verkningssätt
2/2-vägs
- Kv-värde
1833.33 l/min
Dokument & nedladdningar
Datablad
Datablad 624423 Bürkert Luftstyrd ventil 156491 2012 G 1/4 Nominell bredd 80 mm 2/2-vägs 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 624423 Bürkert Luftstyrd ventil 156491 2012 G 1/4 Nominell bredd 80 mm 2/2-vägs 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Den externt piloted kulventil består av en pneumatiskt driven kolv ställdon och ett 2-vägs ventilkroppen. Den beprövade själv och underhållsfritt körtel förpackning garanterar hög täthet och hållbarhet.
Den externt piloted kulventil består av en pneumatiskt driven kolv ställdon och ett 2-vägs ventilkroppen. Den beprövade själv och underhållsfritt körtel förpackning garanterar hög täthet och hållbarhet.
Version
- 2/2-Geradsitzventill flödesriktningen under sitsen
- Svets anslutning till DIN 11850 Series 2
- Normalt öppen
- Kapslingsmaterial Kasta rostfritt stål 316L
- Nominellt tryck PN 25 (kropp betyg)
- Ställdon material PPS
- Tätningsmaterial PTFE
- Universal för vätskor, gaser och ånga
- Viskositet max. 600 mm / s
- packning PTFE V-ringar med fjäderkompensations
- Installation Vid behov, företrädesvis med ställdon upprätt
- kontrollmedium Luft och neutrala gaser
- Styrluftsanslutning G 1/4 "
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. ,
