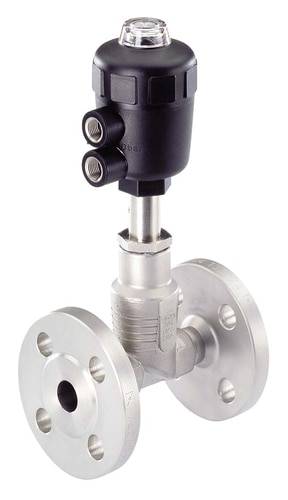

Liknande avbildning
Bürkert Luftstyrd ventil 146512 2012 G 1/4 Nominell bredd 40 mm Normalläge stängs genom fjäderkraft 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (12 152,00 kr / stycken)
12 152,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
2/2-vägs Globe Ventil för vätskor upp till 180 ° C, rostfritt stål
- För media upp till 180 ° C Lång livslängd Optisk lägesindikering som standard Swivel drivhuvud för att rikta styrflygförbindelser Min styrluftförbrukning genom att packa omfattande urval driv storlek tillåter optimal ekonomisk driv kombinationer optimerad manövreringsenhet för gaser och ångor Kompakt världen ventilhus material gjutning 316L PPS chef för varma miljöer
Tekniska specifikationer
- Nominell bredd 40 mm
- Drivningsdimension Ø 80 mm
- Kv-Wert 31,0 m³/h
- Styrtryck se tryck diagram i databladet
- 16 bar max. Drifttryck upp till +180 °C
- Medeltemperatur -10 till +180 °C
- Omgivningstemperatur +5 till +140 °C
- Typ av produkt
Luftstyrd ventil
- Drifttryck (max.)
16 bar
- Kapslingsmaterial
Rostfritt stål
- Anslutningstyp
G 1/4
- Drifttemperatur
-10 °C (min)
- Medietemperatur, intervall
-10 till +180 °C
- Tillverkarnr.
146512
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
-10 °C
- Tätningsmaterial
PTFE
- Funktion
2/2-vägs
- Vikt
8.050 kg
- Max. medietemperatur
+180 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrala medier
- Nominell bredd
40 mm
- Egenskaper
Fläns
- Höjd
299 mm
- Längd
200 mm
- Styrtryck (max.)
10 bar
- Styrtryck (min.)
4.2 bar
- Max. omgivningstemperatur
+140 °C
- Min. omgivningstemperatur
5 °C
- Verkningssätt
Normalläge stängs genom fjäderkraft
- Kv-värde
516.67 l/min
Dokument & nedladdningar
Datablad
Datablad 624326 Bürkert Luftstyrd ventil 146512 2012 G 1/4 Nominell bredd 40 mm Normalläge stängs genom fjäderkraft 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 624326 Bürkert Luftstyrd ventil 146512 2012 G 1/4 Nominell bredd 40 mm Normalläge stängs genom fjäderkraft 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Den externt piloted kulventil består av en pneumatiskt driven kolv ställdon och ett 2-vägs ventilkroppen. Den beprövade själv och underhållsfritt körtel förpackning garanterar hög täthet och hållbarhet.
Den externt piloted kulventil består av en pneumatiskt driven kolv ställdon och ett 2-vägs ventilkroppen. Den beprövade själv och underhållsfritt körtel förpackning garanterar hög täthet och hållbarhet.
Version
- 2/2-väg Geradsitzventill med flödesriktningen ovanför sätet
- flänsanslutning DIN EN 1092-1
- Normalt stängd
- Kapslingsmaterial Kasta rostfritt stål 316L
- Nominellt tryck PN 25 (kropp betyg)
- ställdon material PPS
- Tätningsmaterial PTFE
- Universal för vätskor, gaser och ånga
- viskositet max. 600 mm / s
- packning PTFE V-ringar med fjäderkompensations
- Installation Vid behov, företrädesvis med ställdon upprätt
- kontrollmedium Luft och neutrala gaser
- Styrluftsanslutning G 1/4 "
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. ,
