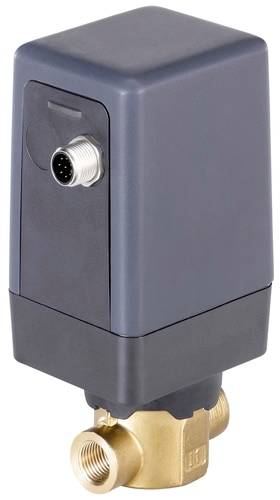

Liknande avbildning
Bürkert 378087 Proportionell tryckreglerventil 3280 G 1/2 Kapslingsmaterial Polykarbonat Tätningsmaterial FKM 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (8 952,00 kr / stycken)
8 952,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Tryckluftsventil
- Drivning ej mediaberöring
- Enastående inställningsområde och snabb reaktionstid
- Låg elektrisk effektförbrukning
- Nominell anslutning DN 8...15
- Varianter: Standard, reglerningsreglering, processregulator; samt högtrycksvariant upp till 22 bar.
Tekniska specifikationer
- Drivning - material: PC (polykarbonat)
- Drivning material 2: PPS (polyfenylensulfid)
- Tätningsmaterial - sittpackning material: FKM (fluorgummi)
- Tryck & temperatur - temperatur medium min: 0 °C.
- Tryck & temperatur - medium temperatur max: 70 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 50 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - nominellt tryck max. 12 bar.
- In-/utgångar - utgång 1 typ analog ström: 4-20 mA
- In-/utgångar - in- /utgångar: 1 analog ingång + 1 analog utgång
- In-/utgångar - ingång 1 typ analog ström: 4-20 mA
- Elektrisk anslutning - elektrisk anslutning 1 typ: Kontakt - M12
- Elektrisk anslutning – elektrisk anslutning 1 antal kontakter: 8 ST
- Elektrisk anslutning – elektrisk anslutning 1 typ: hane
- Funktioner: Reglerventil
- Funktioner - nödåterställning: Nej
- Funktioner - elektrisk funktion: Reglera position
- Enhetsegenskaper - produktundergrupp: Kompaktventiler
- Enhetsegenskaper - huvudventil funktionsprincip: Raksittande ventil
- Enhetsegenskaper - luftström: Under sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- Nominell bredd (kV värde) - kV värde (vatten): 0,5 m3/h.
- Nominell bredd (kV värde) - minsta sätesbredd: 4 mm (5/32")
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning material: Rostfritt stål
- Process-/ledningsanslutning - ledningsanslutning 1 nominell bredd: 1/2"
- Process-/ledningsanslutning - ledningsanslutning 1 norm: G.
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP54
- Programvara/kommunikation - gränssnittskommunikation maskinvara 1:M12 8-polig
- Programvara / kommunikation - kommunikationsprotokoll till maskinvara 1 ÜS: Ja
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) - elektrisk effektförbrukning min.: 1 W.
- Spole (Kern) - elektrisk effektförbrukning max. 12 W.
- Spole (Kern) - termisk isoleringsklass på drivningen: A.
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Typ
378087
- Typ av produkt
Proportionell tryckreglerventil
- Driftspänning
24 V/DC
- Kapslingsmaterial
Polykarbonat
- Anslutningstyp
G 1/2
- Drifttryck (max.)
12 bar
- Drifttemperatur
0 °C (min)
- Min. drifttemperatur
0 °C
- Strömeffektförbrukning
12 W
- Tillverkarnr.
378087
- Driftstryck (min.)
0 bar
- Tätningsmaterial
FKM
- Medietemperatur, intervall
0 till 70 °C
- Max. medietemperatur
70 °C
- Min. medietemperatur
0 °C
- Medium
Flytande medier
IP54
- Referens-input
4-20 mA
- Max. omgivningstemperatur
50 °C
- Min. omgivningstemperatur
-10 °C
- Verkningssätt
Direktverkande
- Kv-värde
0.5 m³/h
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3047978 Bürkert 378087 Proportionell tryckreglerventil 3280 G 1/2 Kapslingsmaterial Polykarbonat Tätningsmaterial FKM 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047978 Bürkert 378087 Proportionell tryckreglerventil 3280 G 1/2 Kapslingsmaterial Polykarbonat Tätningsmaterial FKM 1 st
Beskrivning
Den direktverkande motorventilen av typ 3280 lämpar sig för dosering av vätskor och gaser i slutna eller öppna reglerkretsar. Ventilen drivs av en linjär stegmotor. Den integrerade elektroniken underlättar processintegrering avsevärt, ytterligare styrmoduler behövs inte. För att hålla en viss ventilöppning behöver motorn ingen energi. Denna egenskap kan minska energiförbrukningen för en anläggning drastiskt och göra den effektivare.
Typ 3280 finns som standard ON/OFF eller proportionalventil, som variant med inbyggd reglerkontroll, samt som variant med inbyggd processregulator.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Typ 3280 finns som standard ON/OFF eller proportionalventil, som variant med inbyggd reglerkontroll, samt som variant med inbyggd processregulator.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
