Name: Bürkert 145654 Proportionell tryckreglerventil 2836 G 1/2 Nominell bredd 6 mm Kapslingsmaterial Mässing Tätningsmaterial
Brand: Bürkert
SKU: 3047106
Availability: BackOrder

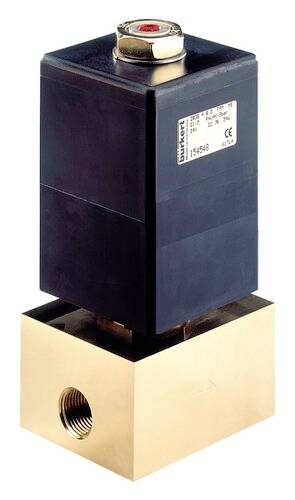

Industriell ventil med rektangulärt metallhölje och svart plastskydd, använd för styrning av vätskor eller gaser.

Liknande avbildning

Datablad (PDF)

Leverans tis 20 okt.

1 Styck

Antal

Styck

Toal (10 472,00 kr / stycken)

10 472,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tryckluftsventil

För höga mediaflöden
Direktverkande, strömlös stängd
Driftstryck 0... 25 bar.
Nominell bredd DN 3,0... Ø 12 mm
Ledningsanslutning 1/2" och 3/4"

Tekniska specifikationer

Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 90 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: -1 bar.
Tryck & temperatur - nominellt tryck max. 8 bar.
Tryck & temperatur - differenstryck max: 8 bar.
Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Elektrisk anslutning – elektrisk anslutning typ: hane
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - luftström: Under sitsen
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - syreutförande: Nej
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: Fast
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - kärnstyrning: Glidring
Enhetsegenskaper - PWM-frekvens min.: 150 Hz
Enhetsegenskaper - PWM-frekvens max. 180 Hz
Enhetsegenskaper - inställningsområde: 1:25
Enhetsegenskaper - inre ledning 2: Frångående kontakt
medium & kalibrering - montering: Valfri
medium & kalibrering - lämplig för flytande medier: Ja
medium & kalibrering - lämplig för gas-medier: Ja
Nominell bredd (kV värde) - QNn värde (gas) 970 l/min.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 6 mm
Nominell bredd (kV värde) - kV värde (vatten): 0,9 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1/4 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/2
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Nej
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 72 mm
Spole (Kern) - spolmotstånd 13,5 ohm
Spole (Kern) - spole typ: Överstickad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Spole (Kern) - Mediumberöringden del av kärnstyrrör material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del kärnstyrningselement 1 material: PTFE (polytetrafluoreten)
Spole (Kern) – Mediumberörd del kärnstyrningselement 2 material: PEEK (Polyetereterketon)
Spole (Kern) - Mediumberörd del distanshylsa material: Rostfritt stål
Spole (Kern) - Mediumberöringterad del pressssits material: Rostfritt stål
Material - huvudventil material mediumberörd: Mässing
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Godkännanden - nominell effekt - 24 W.

Typ av produkt: Proportionell tryckreglerventil

Driftspänning: 24 V/DC

Kapslingsmaterial: Mässing

Anslutningstyp: G 1/2

Drifttryck (max.): 8 bar

Drifttemperatur: -10 °C (min)

Min. drifttemperatur: -10 °C

Strömeffektförbrukning: 24 W

Tillverkarnr.: 145654

Driftstryck (min.): -1 bar

Tätningsmaterial: FKM

Medietemperatur, intervall: -10 till 90 °C

Max. medietemperatur: 90 °C

Min. medietemperatur: -10 °C

Medium: Gasformiga medier

Nominell bredd: 6 mm

QNn-värde: 970 l/min

: IP65

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

Verkningssätt: Direktverkande

Kv-värde: 0.9 m³/h

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3047106 Bürkert 145654 Proportionell tryckreglerventil 2836 G 1/2 Nominell bredd 6 mm Kapslingsmaterial Mässing Tätningsmaterial

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047106 Bürkert 145654 Proportionell tryckreglerventil 2836 G 1/2 Nominell bredd 6 mm Kapslingsmaterial Mässing Tätningsmaterial

Beskrivning

Den direktverkande proportionella ventilen typ 2836 arbetar som elektromagnetiskt driven styrventil i användning med relativt höga munstycken. Ventilen stängs av strömlöst.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tips

Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
