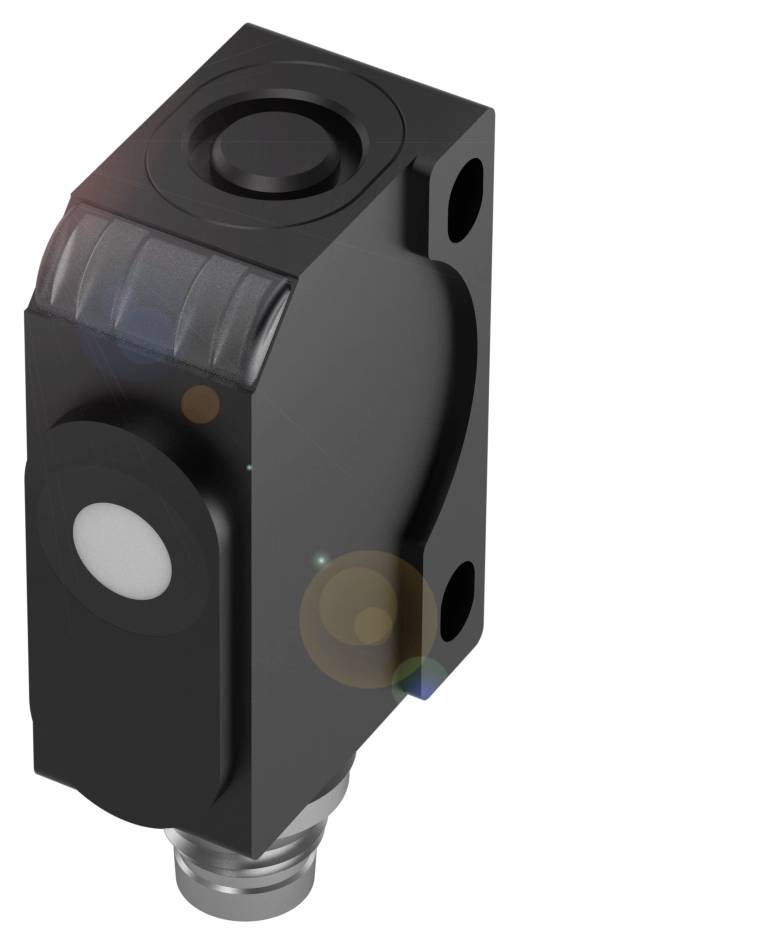

BALLUFF Ultraljudssensor Ultraljud PNP BUS004C
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Ultraljudssensor
Driftspänning max.
30 V
Utgångar
PNP
Avkänningsavstånd (max.)
150 mm
Utförande
Ultraljud
Datablad (PDF)
Antal
Toal (3 192,00 kr / stycken)
3 192,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Anslutning: Kontaktdon, M8x1-kontakt, 4-polig
- Konstruktion: Rätblocksformig
- Kopplingsutgång: PNP slutande/brytande (NO/NC)
- Höljets material: ABS
- Aktiv yta, material: PU-skum/epoxiharts/glas
Viktig information!
Tekniska specifikationer
- Utmärkande egenskaper:Aktiv yta, material: PU-skum/epoxiharts/glas
- Anslutning: Kontaktdon, M8x1-kontakt, 4-polig
- Konstruktion: Rätblocksformig
- Driftspänning UB: 20 - 30 V DC
- Höljets material: ABS
- Räckvidd 20...250 mm
- Kopplingsutgång: PNP slutande/brytande (NO/NC)
- Brytfrekvens 25 Hz
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...70 °C.
- Repeterbarhet: ± 0.15 % FS
- Extra egenskaper:
- Mått 12 x 42.5 x 21.6 mm
- Fäste: Skruv M3
- Nominell driftspänning: DC 24 V
- Driftspänning UB: 20 - 30 V DC
- Brytfrekvens 25 Hz
- Anslutning M8x1-kontakt, 4-polig
- Kortslutningsskydd: Ja
- Nominellt kopplingsavstånd Sn: 150 mm
- MTTF (40 °C): 516 a.
- Aktiv yta, material: PU-skum/epoxiharts/glas
- Kopplingsutgång: PNP slutande/brytande (NO/NC)
- Höljets material: ABS
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...70 °C.
- Utgångsström max.: 200 mA
- Inställningsmöjligheter: Fabriksinställning (reset)|knapplås på/av|slutare/öppnare|kopplingsavstånd, 2 värden|driftsläge
- Serie: R06K1
- Visning: Utgångsfunktion - LED gul|driftsläge - LED grön, blinkar|LED grön: Driftspänning|kopplingsfunktion - LED grön, blinkar
- Justering: Knapp
- Lagringstemperatur: -40...85 °C.
- Hysteres H max 2 mm
- Användning: Objektdetektering
- Mätområde 20...250 mm
- Driftsätt: Reflexionsstaster (fönster)|reflexaster (brytpunkt)|reflektionsfotocell
- Ingångsfunktion: Synkronisationssignal
- Strömförbrukning max. 25 mA
- Synkronisering: Extern, valfritt antal sensorer
- Upplösning: ≤ 0.056 mm
- Repeterbarhet: ± 0.15 % FS
- Polomkastningssäker registreringsområde/mätområde: Ja
- Ultraljudsfrekvens elektrisk anslutning 380 kHz
- Typ av produkt
Ultraljudssensor
- Typ
BUS004C
- Driftspänning (min.)
20 V
- Driftspänning max.
30 V
- Driftspänning
20 - 30 V
- Utgångar
PNP
- Avkänningsavstånd (max.)
150 mm
- Kopplingsfrekvens
25 Hz
- Utförande
Ultraljud
- Anslutningstyp
Kontakt
- Kapslingsmaterial
ABS
IP67
- Min. temperatur
-25 °C
- Max. temperatur
70 °C
- Längd
21.6 mm
- Bredd
12.0 mm
- Höjd
42.5 mm
- Mått.
(L x B x H) 21.6 x 12.0 x 42.5 mm
- Strömtålighet per kortplats
200 mA
- Material
ABS
- Nominell spänning
30 V
- Driftspänning
24
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416413 BALLUFF Ultraljudssensor Ultraljud PNP BUS004C
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416413 BALLUFF Ultraljudssensor Ultraljud PNP BUS004C
Beskrivning
Mät nivå, diskant eller Chang beröringsfritt. Universellt användbar, oberoende av färg och ytstruktur. Hög upplösning, stor räckvidd och små blindzoner garanterar högsta precision. Ultraljudssenssensorerna skiljer sig via sin spännings- eller strömutgång och varianter med extra kopplingsutgång. Konstruktion=quaderformad, kopplingsutgång=PNP slutande/brytande (NO/NC), anslutning=kontakter, M8x1-kontakt, 4-polig, höljets material=ABS, aktiv yta, material=PU-skum/epoxiharts/glas, räckvidd=20...250 mm, brytfrekvens=25 Hz, godkänd/konformitet=CEEEACWEEE, omgivningstemperatur=-25...70 °C, kapslingsklass=IP67, repeterbarhet=± 0.15 % FS, driftspänning UB=20...30 VDC
