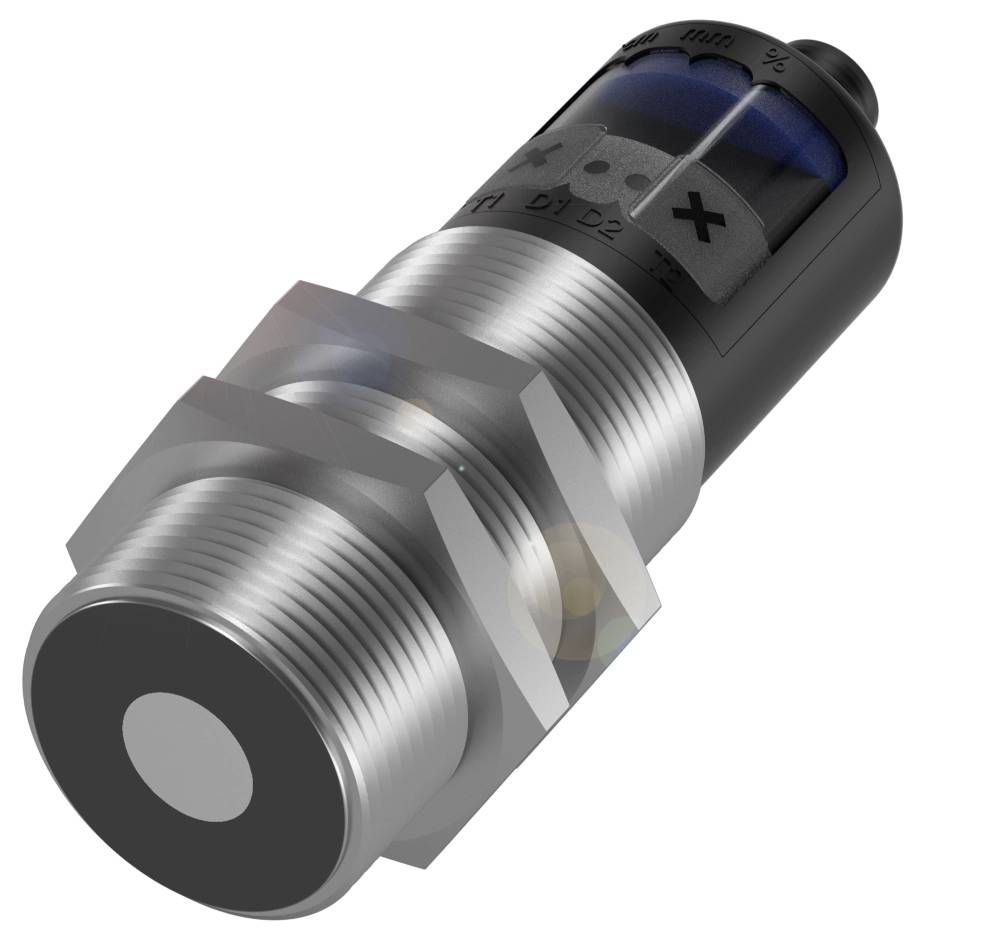

BALLUFF Ultraljudssensor Ultraljud M30 PNP BUS005M
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Ultraljudssensor
Driftspänning max.
30 V
Utgångar
PNP
Avkänningsavstånd (max.)
350 mm
Utförande
Ultraljud
Datablad (PDF)
Antal
Toal (7 432,00 kr / stycken)
7 432,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Anslutning: Kontaktdon, M12x1-kontakt, 5-polig
- Konstruktion Ø 30 mm
- Kopplingsutgång: PNP slutande/brytande (NO/NC)
- Höljets material: Mässing, förnicklad
- PBT OCH TPU
- Analog utgång: Analog, spänning/analog, ström 0…10 V/4…20 mA
Viktig information!
Tekniska specifikationer
- Utmärkande egenskaper:Aktiv yta, material: PU-skum/epoxiharts/glas
- Analog utgång: Analog, spänning/analog, ström 0…10 V/4…20 mA
- Anslutning: Kontaktdon, M12x1-kontakt, 5-polig
- Konstruktion Ø 30 mm
- Driftspänning UB: 9 - 30 V DC
- Höljets material: Mässing, förnicklad
- PBT OCH TPU
- Räckvidd 65...600 mm
- Kopplingsutgång: PNP slutande/brytande (NO/NC)
- Brytfrekvens 12 Hz
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...70 °C.
- Repeterbarhet: ± 0.15 % FS
- Extra egenskaper:
- Nominell driftspänning: DC 24 V
- Driftspänning UB: 9 - 30 V DC
- Brytfrekvens 12 Hz
- Anslutning: M12x1-kontakt, 5-polig
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Nominellt kopplingsavstånd Sn: 350 mm
- Utgångsström max.: 200 mA
- Display: Avståndsvärde - segmentdisplay
- Hysteres H max 5 mm
- Användning: Avståndsmätning
- Mätområde 65...600 mm
- Ingångsfunktion: Synkronisationssignal
- Strömförbrukning max. 80 mA
- Synkronisering: Intern, max. 10 sensorer
- Ultraljudsfrekvens 400 kHz
- Upplösning: ≤ 0.025 mm
- Repeterbarhet: ± 0.15 % FS
- Belastningsmotstånd RL max. (analog i): 500 ohm vid U B > 20 V|100 ohm vid U b < 20 V.
- Belastningsmotstånd RL min. (Analog U) 100 kOhm vid UB > 15 V.
- Typ av produkt
Ultraljudssensor
- Typ
BUS005M
- Driftspänning (min.)
9 V
- Driftspänning max.
30 V
- Driftspänning
9 - 30 V
- Utgångar
PNP
- Avkänningsavstånd (max.)
350 mm
- Kopplingsfrekvens
12 Hz
- Utförande
Ultraljud
- Anslutningstyp
Kontakt M12, 5-polig
- Konstruktionsstorlek
M30
- Materialegenskaper
förnicklad
- Kapslingsmaterial
Mässing
- Kontakttyp
1 PNP
IP67
- Min. temperatur
-25 °C
- Max. temperatur
70 °C
- Längd
94.5 mm
- Diameter
30 m
- Mått.
(Ø x L) 30 m x 94.5 mm
- Strömtålighet per kortplats
200 mA
- Nominell spänning
30 V
- Driftspänning
24
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416273 BALLUFF Ultraljudssensor Ultraljud M30 PNP BUS005M
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416273 BALLUFF Ultraljudssensor Ultraljud M30 PNP BUS005M
Beskrivning
Positionsregistrering eller objektdetektering i fasta, pulverformiga och flytande medier - kontrollera utan beröring närvaro och räkning av objekt. Kan användas på många olika sätt, utan att färg och ytstruktur. Dimma, damm och smuts är inga problem för dem. Hög upplösning och små blindzoner garanterar högsta precision. Ultraljudssensorer skiljer sig åt via utgångssignalen. Konstruktion=Ø 30 mm, analog utgång=analog, spänning/analog, ström 0.10 V/4.20 mA linjär stigande/fallande, kopplingsutgång=PNP slutande/brytande (NO/NC), anslutning=kontaktdon, M12x1-kontakt, 5-polig, höljets material=mässing PBT, TPU, aktiv yta, material=PU-skum/epoxiharts/glas, räckvidd=65...600 mm, brytfrekvens=12 Hz, godkännande/överensstämmelse=cULus LISTEDCEACWEEE, omgivningstemperatur=-25...70 °C, kapslingsklass=IP67, repeterbarhet=± 0.15 % FS, driftspänning UB=9...30 VDC
