Name: BALLUFF Sensor Induktiv BHS E308V-PSD15-S04 BHS0067 infälld PNP, stängare (Ø x H) 15 mm x 58 m
Brand: BALLUFF
SKU: 3417298
Availability: BackOrder

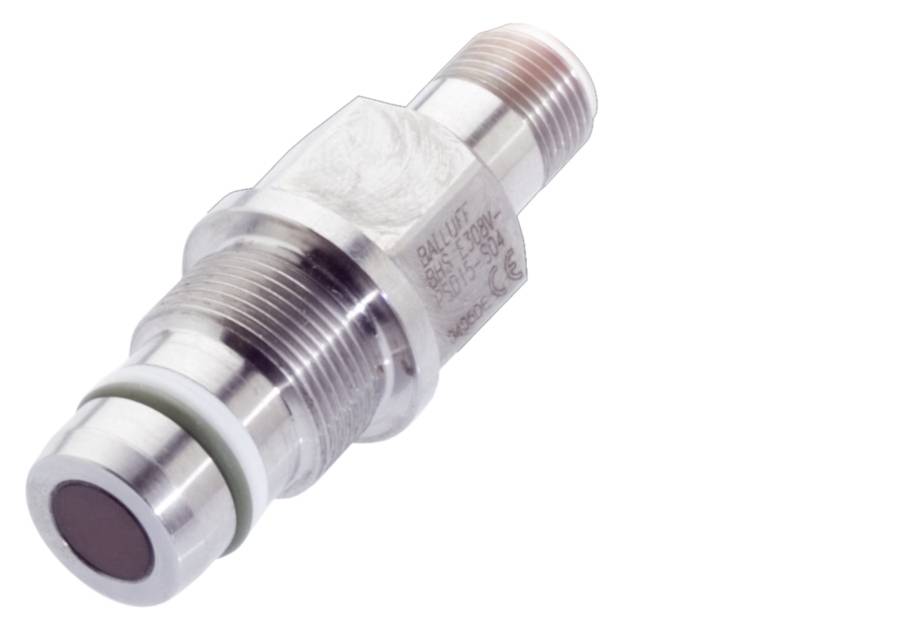

En metallcylinder med fin gänga; möjligen en mekanisk eller elektronisk komponent. Tydlig, precis design.

Liknande avbildning

Typ av produkt

Sensor

Driftspänning max.

30 V/DC

Utgångar

PNP, stängare

Avkänningsavstånd (max.)

1.5 mm

Utförande

Induktiv

Datablad (PDF)

Leverans ons 11 nov.

Antal

Styck

Toal (2 792,00 kr / stycken)

2 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 15 x 58 mm
Konstruktion D15,0
Inbyggnad försänkt
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 15 x 58 mm
Aktiv yta, material: Keramik
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Konstruktion D15,0
Driftspänning UB: 10 - 30 V DC
Tryckhållfasthet: Max. 500 bar.
Inbyggnad försänkt
Höljets material: Rostfritt stål (1.4104)
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 400 Hz
Kapslingsklass: IP68
Omgivningstemperatur -25...120 °C.
Extra egenskaper:
Mått Ø 15 x 58 mm
Fäste M18x1
Visning av driftspänning: nej
Funktionsindikator: Nej
Utgångsmotstånd Ra: 33.0 kOhm + 2D
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 20 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för 0.5 µF för EU
Tomgångsström IO max., dämpad: 8 mA
Tomgångsström IO max., utan dämpning: 8 mA
Restström LR max: 10 µA
Rippel max. (% av UE): 15%
Brytfrekvens 400 Hz
Spänningsstabilitet statiskt max. 2.5 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 1.21 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 1.5 mm
Realomkopplingavstånd Sr: 1.5 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 15 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 500 a.
Aktiv yta, material: Keramik
Åtdragningsmoment: 40 Nm ±10 %
Skala: D15.0
Fästlängd 10.50 mm
Montering: Inbyggbar
Höljets material: Rostfritt stål (1.4104)
Stödringmaterial: PTFE
Tätningsring, storlek 12.42 x 1.78 mm
Tryckhållfasthet: Max. 500 bar.
Tryckhållfasthet, Obs! Oljebeständig

Typ av produkt: Sensor

Typ: BHS E308V-PSD15-S04

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Utgångar: PNP, stängare

Avkänningsavstånd (max.): 1.5 mm

Kopplingsfrekvens: 400 Hz

Utförande: Induktiv

Egenskaper: Oljebeständig

Anslutningstyp: M12, 4 polig

Monteringstyp: infälld

Materialegenskaper: oljebeständig

Kapslingsmaterial: Rostfritt stål
Keramik

: IP68

Min. temperatur: -25 °C

Max. temperatur: 120 °C

Längd: 58 mm

Höjd: 58 m

Diameter: 15 mm

Mått.: (Ø x H) 15 mm x 58 m

Nominell spänning: 24 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417298 BALLUFF Sensor Induktiv BHS E308V-PSD15-S04 BHS0067 infälld PNP, stängare (Ø x H) 15 mm x 58 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417298 BALLUFF Sensor Induktiv BHS E308V-PSD15-S04 BHS0067 infälld PNP, stängare (Ø x H) 15 mm x 58 m

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Induktiv sensor, Ø 15 x 58 mm, kontaktdon, slutare (NO), nominellt kopplingsavstånd Sn=1.5 mm, nedsänkt, 500 bar, oljetryck, höljets material=rostfritt stål (1.4104), aktiv yta, material=keramik

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
