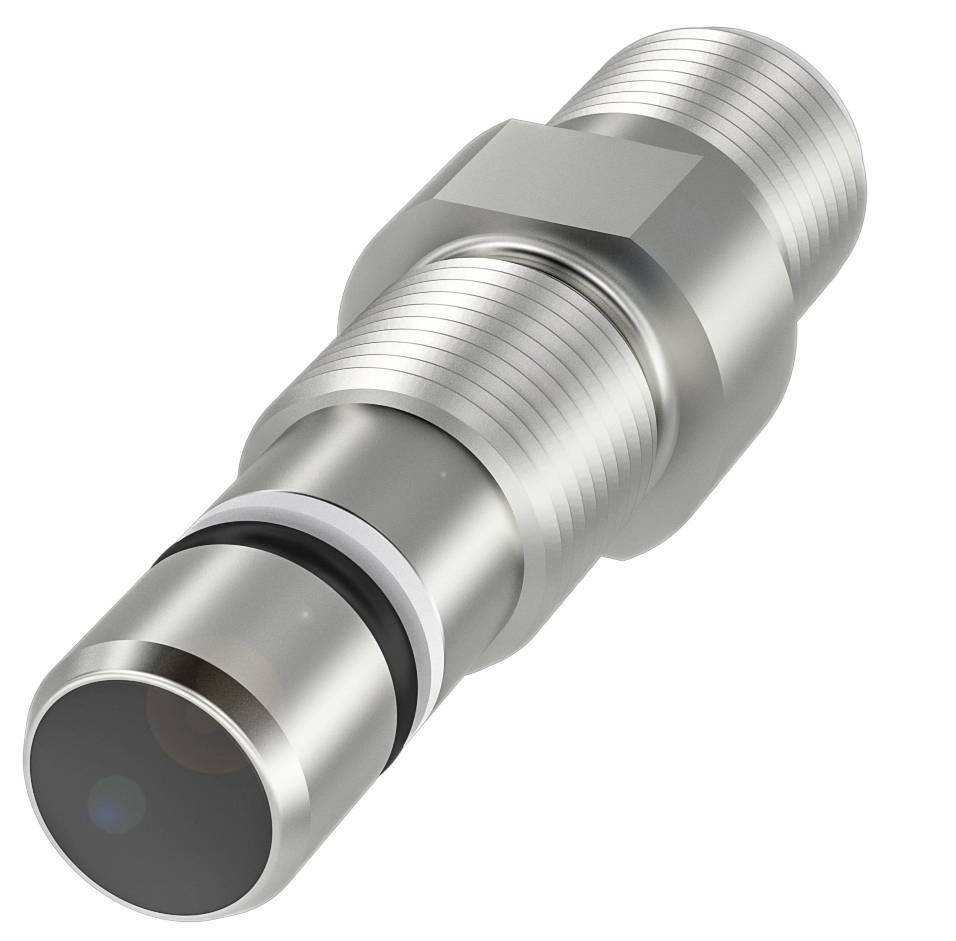

Liknande avbildning
BALLUFF Sensor Induktiv BES 516-300-S324-S4-D BHS004T M12 infälld PNP, stängare (Ø x L) 12 mm x 50 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Sensor
Driftspänning max.
30 V/DC
Utgångar
PNP, stängare
Avkänningsavstånd (max.)
1.5 mm
Utförande
Induktiv
Datablad (PDF)
Antal
Toal (2 632,00 kr / stycken)
2 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Mått Ø 12 x 50 mm
- Konstruktion: M12x1
- Inbyggnad försänkt
- Räckvidd: 1.5 mm
- Kopplingsutgång: PNP slutare (NO)
Tekniska specifikationer
- Huvudfunktioner: Mått: Ø 12 x 50 mm
- Aktiv yta, material: EP
- Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
- Konstruktion: M12x1
- Driftspänning UB: 10 - 30 V DC
- Tryckhållfasthet: Max. 350 bar.
- Inbyggnad försänkt
- Höljets material: Rostfritt stål (1.4104)
- Räckvidd: 1.5 mm
- Kopplingsutgång: PNP slutare (NO)
- Brytfrekvens 1000 Hz
- Kapslingsklass: IP68
- Omgivningstemperatur -25...80 °C.
- Extra egenskaper:
- Mått Ø 12 x 50 mm
- Fäste M12x1
- Visning av driftspänning: nej
- Funktionsindikator: Nej
- Utgångsmotstånd Ra: 150.0 kOhm
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 200 mA
- Isolationsmärkspänning UI 75 V DC
- Mätningskortslutningsström 100 A.
- beredskapsförskjuten TV max 50 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Minsta driftström i 0 mA
- Maximal kapacitet för UE: 1 µF
- Tomgångsström IO max., dämpad: 8 mA
- Tomgångsström IO max., utan dämpning: 3 mA
- Restström LR max: 10 µA
- Rippel max. (% av UE): 15%
- Brytfrekvens 1000 Hz
- Spänningsstabilitet statiskt max. 2.1 V.
- Anslutning: M12x1-kontakt, 4-polig, A-kodad
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Säkrat omkopplingsavstånd sa 1.2 mm
- Hysteres H max (% av Sr): 15.0 %
- Nominellt kopplingsavstånd Sn: 1.5 mm
- Realomkopplingavstånd Sr: 1.5 mm
- Avstånd i reala termer Sr, tolerans ±10 %
- Temperaturdrift max. (% av Sr): 10 %
- Repeterbarhet max. (% av Sr): 5.0 %
- MTTF (40 °C): 855 a.
- Aktiv yta, material: EP
- Åtdragningsmoment: 20 Nm ±10 %
- Skala: M12x1
- Fästlängd 12.00 mm
- Montering: Inbyggbar
- Höljets material: Rostfritt stål (1.4104)
- Avvikelse från bastyp: Oljetrycksfast upp till 350 bar.
- Stödringmaterial: PTFE
- Tätningsring, storlek 5.85 x 2.4 mm
- Tryckhållfasthet: Max. 350 bar.
- Tryckhållfasthet, Obs! Oljebeständig
- Typ av produkt
Sensor
- Typ
BES 516-300-S324-S4-D
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Utgångar
PNP, stängare
- Avkänningsavstånd (max.)
1.5 mm
- Kopplingsfrekvens
1000 Hz
- Utförande
Induktiv
- Egenskaper
Oljebeständig
- Anslutningstyp
M12, 4 polig
- Monteringstyp
infälld
- Konstruktionsstorlek
M12
- Kapslingsmaterial
Rostfritt stål
EP
IP68
- Min. temperatur
-25 °C
- Max. temperatur
80 °C
- Längd
50 mm
- Diameter
12 mm
- Mått.
(Ø x L) 12 mm x 50 mm
- Nominell spänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416899 BALLUFF Sensor Induktiv BES 516-300-S324-S4-D BHS004T M12 infälld PNP, stängare (Ø x L) 12 mm x 50 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416899 BALLUFF Sensor Induktiv BES 516-300-S324-S4-D BHS004T M12 infälld PNP, stängare (Ø x L) 12 mm x 50 mm
Beskrivning
Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Induktiv sensor, Ø 12 x 50 mm, kontaktdon, slutare (NO), nominellt kopplingsavstånd Sn=1.5 mm, nedsänkt, 350 bar, oljetryckhållfasthet, höljets material=rostfritt stål (1.4104), aktiv yta, material=EP
