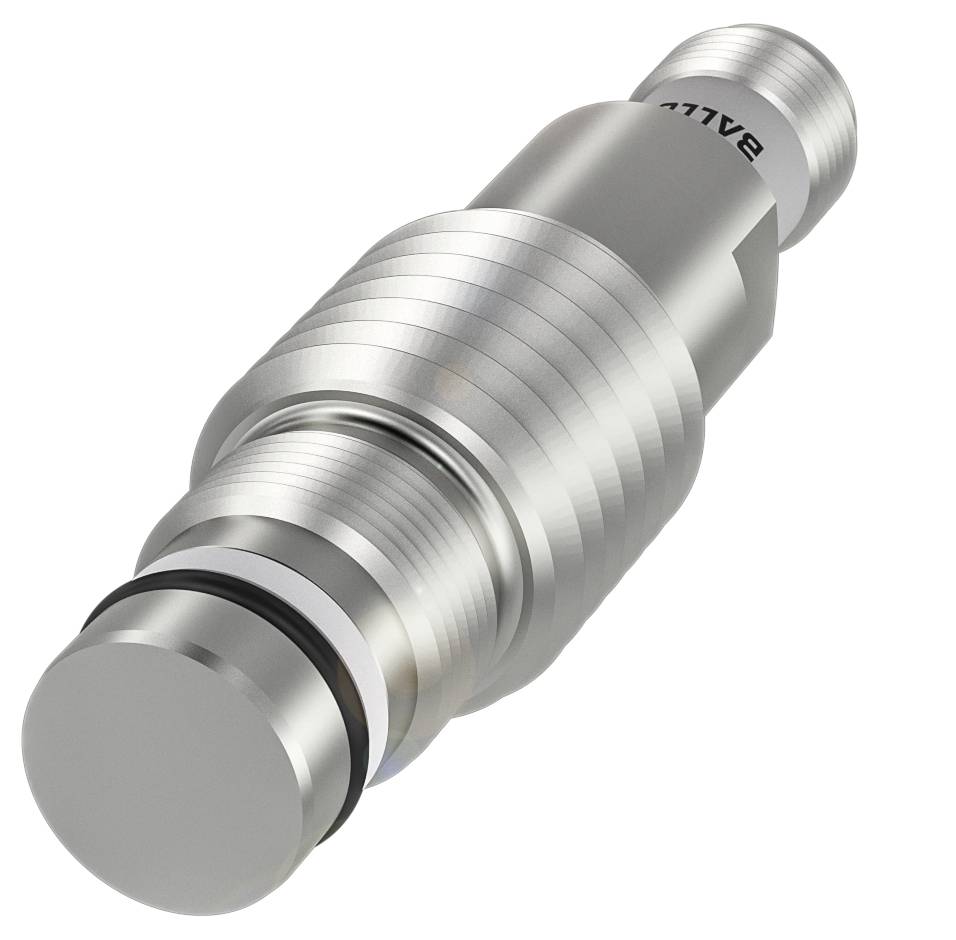

BALLUFF Sensor Induktiv BES 516-300-S128-S4-D BHS001C infälld PNP, stängare (Ø x H) 16 mm x 73 m
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Sensor
Driftspänning max.
30 V/DC
Utgångar
PNP, stängare
Avkänningsavstånd (max.)
1.5 mm
Utförande
Induktiv
Datablad (PDF)
Antal
Toal (4 072,00 kr / stycken)
4 072,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Mått Ø 16 x 73 mm
- Konstruktion: M16X1/M20x1,5
- Inbyggnad försänkt
- Räckvidd: 1.5 mm
- Kopplingsutgång: PNP slutare (NO)
Tekniska specifikationer
- Huvudfunktioner: Mått: Ø 16 x 73 mm
- Aktiv yta, material: EP
- Anslutning: Kontaktdon, M12x1-kontakt, 4-polig, 5.00 m, PUR
- Konstruktion: M16X1/M20x1,5
- Driftspänning UB: 10 - 30 V DC
- Tryckhållfasthet: Max. 350 bar.
- Inbyggnad försänkt
- Höljets material: Rostfritt stål (1.4104)
- Räckvidd: 1.5 mm
- Kopplingsutgång: PNP slutare (NO)
- Brytfrekvens 1000 Hz
- Kapslingsklass: IP68
- Omgivningstemperatur -25...80 °C.
- Extra egenskaper:
- Mått Ø 16 x 73 mm
- Fäste M16X1
- Visning av driftspänning: nej
- Funktionsindikator: Nej
- Utgångsmotstånd Ra: 33.0 kOhm + D.
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 200 mA
- Isolationsmärkspänning UI 75 V DC
- Mätningskortslutningsström 100 A.
- beredskapsförskjuten TV max 10 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Minsta driftström i 0 mA
- Maximal kapacitet för 0.5 µF för EU
- Tomgångsström IO max., dämpad: 10 mA
- Tomgångsström IO max., utan dämpning: 1 mA
- Restström LR max: 10 µA
- Rippel max. (% av UE): 15%
- Brytfrekvens 1000 Hz
- Spänningsstabilitet statiskt max. 1.5 V.
- Anslutning: M12x1-kontakt, 4-polig, A-kodad
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Säkrat omkopplingsavstånd sa 1.2 mm
- Hysteres H max (% av Sr): 15.0 %
- Nominellt kopplingsavstånd Sn: 1.5 mm
- Realomkopplingavstånd Sr: 1.5 mm
- Avstånd i reala termer Sr, tolerans ±10 %
- Temperaturdrift max. (% av Sr): 10 %
- Repeterbarhet max. (% av Sr): 5.0 %
- MTTF (40 °C): 720 a.
- Aktiv yta, material: EP
- Åtdragningsmoment: 40 Nm ±10 %
- Storlek M16X1/M20x1,5
- Fästlängd 20.00 mm
- Montering: Inbyggbar
- Anslutningstyp: Kontaktdon, 5.00 m, PUR
- Kabeldiameter D: 4.60 mm
- Kabellängd L 5 m
- Höljets material: Rostfritt stål (1.4104)
- Mantelmaterial: PUR
- Antal ledare: 3
- Ledartvärsnittsyta: 0.34 mm²
- Avvikelse från bastyp: Hölje
- Stödringmaterial: PTFE
- Tätningsring, storlek 11 x 1.8 mm
- Tryckhållfasthet: Max. 350 bar.
- Tryckhållfasthet, Obs! Oljebeständig
- Typ av produkt
Sensor
- Typ
BES 516-300-S128-S4-D
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Utgångar
PNP, stängare
- Kabellängd
5 m
- Avkänningsavstånd (max.)
1.5 mm
- Kopplingsfrekvens
1000 Hz
- Utförande
Induktiv
- Anslutningstyp
M12, 4 polig
- Monteringstyp
infälld
- Materialegenskaper
rostfri
- Kapslingsmaterial
Rostfritt stål
EP
- Kontakttyp
1 NO
IP68
- Min. temperatur
-25 °C
- Max. temperatur
80 °C
- Längd
73 mm
- Höjd
73 m
- Diameter
16 mm
- Mått.
(Ø x H) 16 mm x 73 m
- Nominell spänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416877 BALLUFF Sensor Induktiv BES 516-300-S128-S4-D BHS001C infälld PNP, stängare (Ø x H) 16 mm x 73 m
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416877 BALLUFF Sensor Induktiv BES 516-300-S128-S4-D BHS001C infälld PNP, stängare (Ø x H) 16 mm x 73 m
Beskrivning
Våra tryckfasta induktiva givare BHS håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. vid slutpositionskontroll av hydrauliska cylindrar eller övervakning av ventillägen. Möjliggör deras belastning genom mediebeständiga material och en speciell tätningsteknik. För dina individuella applikationer erbjuder vi olika former och ett omfattande program med olika diametrar och gängstorlekar. Mått = Ø 16 x 73 mm, konstruktion = M16X1/M20x1,5, montering = infälld, räckvidd = 1.5 mm, kopplingsutgång = PNP slutare (NO), brytfrekvens = 1000 Hz, höljets material = rostfritt stål (1.4104), aktiv yta, material = EP, anslutning = kontaktdon, M12x1-kontakt, 4-polig, 5.00 m, PUR, driftspänning UB = 10...30 VDC, omgivningstemperatur = -25...80 °C, tryckhållfasthet max = 350 CE, kapslingsklass
