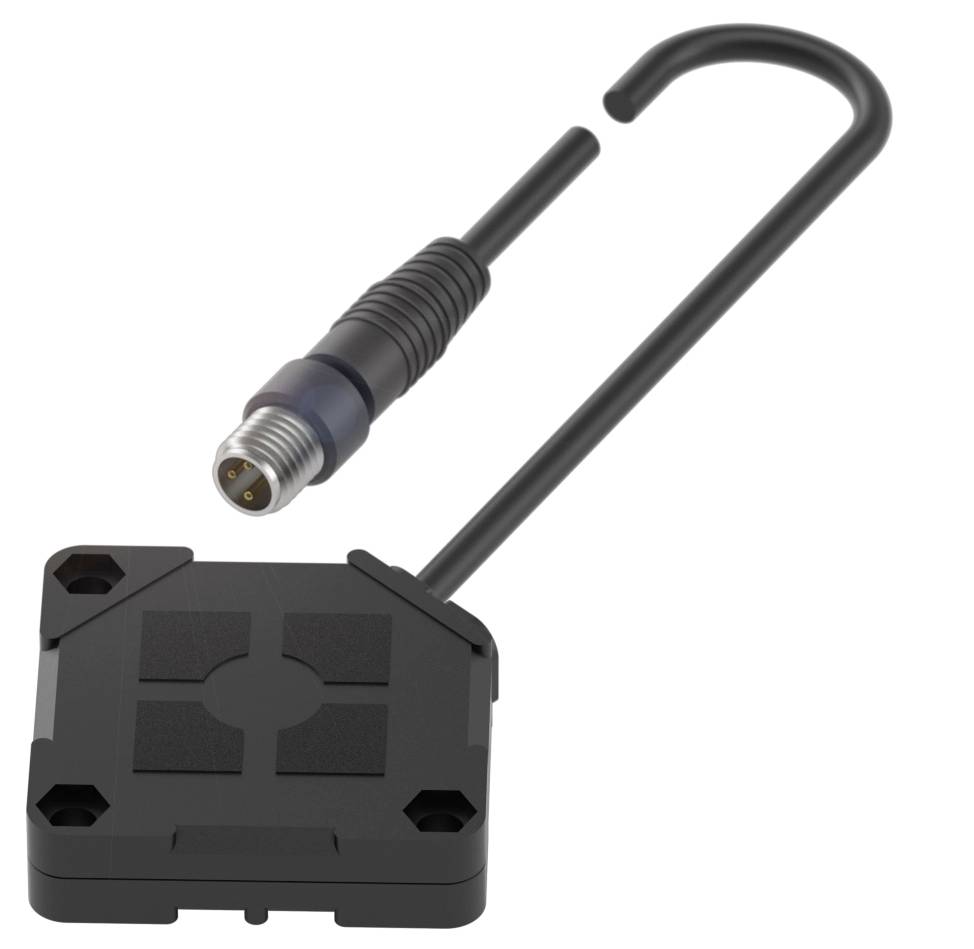

Liknande avbildning
BALLUFF Kapacitiv sensor Kapacitiv BCS0135 BCS0135 infälld PNP (L x B x H) 10.00 x 40.00 x 40.00 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Kapacitiv sensor
Driftspänning max.
30.0 V
Utgångar
PNP
Utförande
Kapacitiv
Anslutningstyp
Kontakt
Datablad (PDF)
Antal
Toal (1 592,00 kr / stycken)
1 592,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Anslutning: Kabel med kontaktdon, M8x1-kontakt, 3-polig, 0.30 m, PUR
- Mått 40 x 40 x 10 mm
- Montering: Direkt på den yttre behållarväggen
- Kopplingsutgång: PNP brytkontakt (NC)
- Serie Q40
Tekniska specifikationer
- Huvudfunktioner:Mått: 40 x 40 x 10 mm
- Aktiv yta, material: PBT
- Anslutning: Kabel med kontaktdon, M8x1-kontakt, 3-polig, 0.30 m, PUR
- Serie Q40
- Driftspänning UB: 10 - 30 V DC
- Montering: Direkt på den yttre behållarväggen
- Funktion: smart nivå 50
- Höljets material: PBT
- Kopplingsutgång: PNP brytkontakt (NC)
- Brytfrekvens 10 Hz
- Kapslingsklass: IP 67
- Känslighet: Kan justeras beroende på media
- Omgivningstemperatur -5...85 °C.
- Ytterligare egenskaper: Elektriskt ledande medier
- Skum- och vidhäftningskompensation
- Extra egenskaper:
- Leveransomfattning: Monteringsanvisning|skruvmejsel
- Mått 40 x 40 x 10 mm
- Visning av driftspänning: Ja
- Funktionsindikering: Ja
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 100 mA
- Isolationsmärkspänning UI 75 V DC
- beredskapsförskjuten TV max 200 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Maximal kapacitet för 10 µF för EU
- Rippel max. (% av UE): 10%
- Brytfrekvens 10 Hz
- Spänningsstabilitet statiskt max. 2.5 V.
- Anslutning M8x1-kontakt, 3-polig
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Temperaturdrift max (% av Sr): 20 % [-5…55 °C]
- MTTF (40 °C): 441 a.
- Aktiv yta, material: PBT
- Storlek rätblocksform
- Montering: Direkt på den yttre behållarväggen
- Kopplingsutgång: PNP brytkontakt (NC)
- Kabeldiameter D: 3.00 mm
- Kabellängd L 0.3 m
- Höljets material: PBT
- Mantelmaterial: PUR
- Kapslingsklass: IP 67
- Omgivningstemperatur -5...85 °C.
- Föroreningsgrad: 3
- Antal stift: 3
- Serie Q40
- Tomgångsström IO max. vid UE: 11.0 mA
- Ytterligare egenskaper: Elektriskt ledande medier|skum- och|vägningskompensering
- Känslighet: Kan justeras beroende på media
- Lock: PBT
- Typ av produkt
Kapacitiv sensor
- Typ
BCS0135
- Driftspänning (min.)
10.0 V
- Driftspänning max.
30.0 V
- Driftspänning
10.0 - 30.0 V
- Utgångar
PNP
- Kabellängd
0.30 m
- Kopplingsfrekvens
10 Hz
- Utförande
Kapacitiv
- Anslutningstyp
Kontakt
- Monteringstyp
infälld
- Kapslingsmaterial
PBT
- Kontakttyp
1 PNP
IP67
- Min. temperatur
-5 °C
- Max. temperatur
85 °C
- Längd
10.00 mm
- Bredd
40.00 mm
- Höjd
40.00 mm
- Mått.
(L x B x H) 10.00 x 40.00 x 40.00 mm
- Djup
10 m
- Mantelmaterial
PUR
- Nominell spänning
30.0 V
- Driftspänning
24 V/DC
- Driftsström
100 mA
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416762 BALLUFF Kapacitiv sensor Kapacitiv BCS0135 BCS0135 infälld PNP (L x B x H) 10.00 x 40.00 x 40.00 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416762 BALLUFF Kapacitiv sensor Kapacitiv BCS0135 BCS0135 infälld PNP (L x B x H) 10.00 x 40.00 x 40.00 mm
Beskrivning
Denna kapacitiva sensorer för nivåregistrering identifierar med sin aktiva yta beröringsfritt den produkt, bulkgods eller vätska som ska samplas genom glas- och plastväggar. Mått=40 x 40 x 10 mm, serie=Q40, montering=nedsänkt till behållarens yttervägg, anslutning=kabel med anslutningsdon, M8x1-kontakt, 3-polig, 0.30 m, PUR, kopplingsutgång=PNP brytkontakt (NC), brytfrekvens=10 Hz, känslighet=beroende på mediefaktning justerbar, funktion=smart level 50, extra egenskaper=elektriskt ledande medielskum- och vidhäftningskompensation, höljets material=PBT, aktiv yta, material=PBT, omgivningstemperatur=-5...85 °C, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE, kapslingsklass=IP67
