Name: BALLUFF Kapacitiv sensor Kapacitiv BCS00U5 BCS00U5 infälld PNP (L x B x H) 10.00 x 40.00 x 40.00 mm
Brand: BALLUFF
SKU: 3416746
Availability: BackOrder

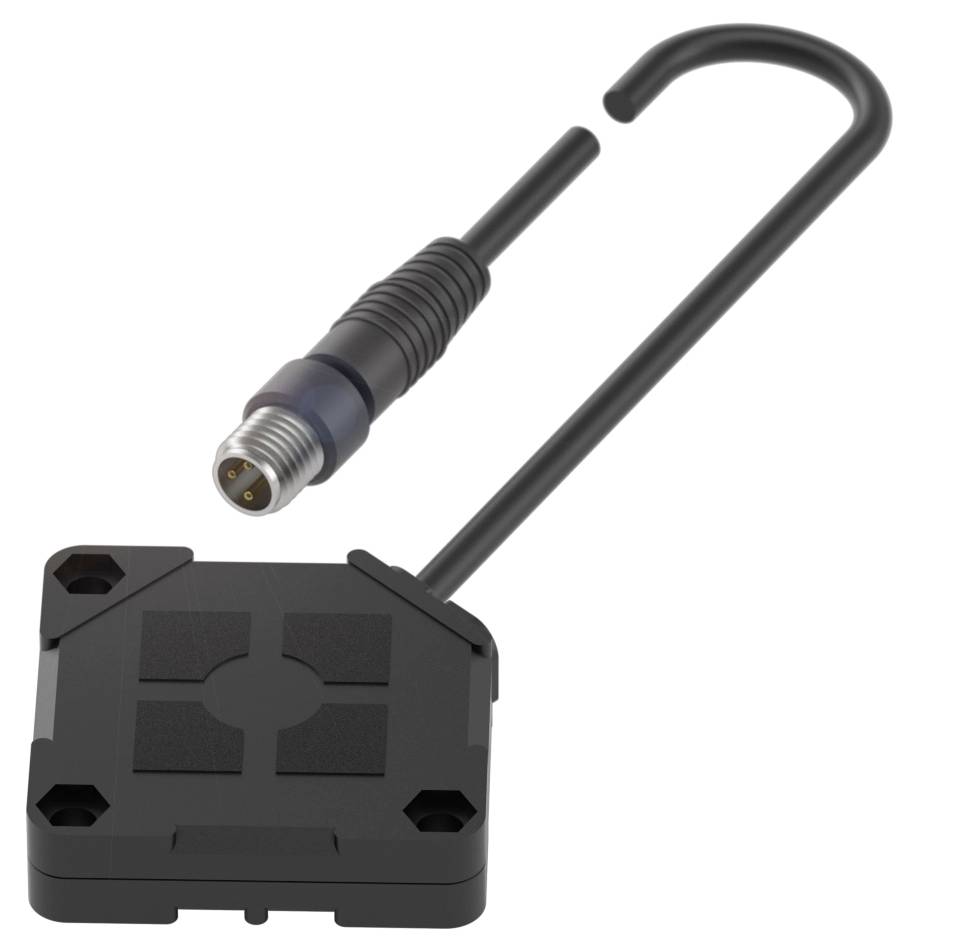

Svart fyrkantig sensor med skruvförband och kabel; används i industriella tillämpningar för datainsamling.

Liknande avbildning

Typ av produkt

Kapacitiv sensor

Driftspänning max.

30.0 V

Utgångar

PNP

Utförande

Kapacitiv

Anslutningstyp

Kontakt

Datablad (PDF)

Leverans tors 19 nov.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: Kabel med kontaktdon, M8x1-kontakt, 3-polig, 0.30 m, PUR
Mått 40 x 40 x 10 mm
Montering: Inbyggbar
Kopplingsutgång: PNP brytkontakt (NC)
Serie Q40

Tekniska specifikationer

Huvudfunktioner:Mått: 40 x 40 x 10 mm
Aktiv yta, material: PBT
Anslutning: Kabel med kontaktdon, M8x1-kontakt, 3-polig, 0.30 m, PUR
Serie Q40
Driftspänning UB: 10 - 30 V DC
Montering: Inbyggbar
Höljets material: PBT
Räckvidd 1...20 mm
Kopplingsutgång: PNP brytkontakt (NC)
Brytfrekvens 100 Hz
Kapslingsklass: IP 67
Sensitivitet: Justerbart kopplingsavstånd
Omgivningstemperatur -5...85 °C.
Extra egenskaper:
Mått 40 x 40 x 10 mm
Visning av driftspänning: Ja
Funktionsindikering: Ja
Nominell driftspänning: DC 24 V
Märkdriftström IE: 100 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 25 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Maximal kapacitet för 10 µF för EU
Rippel max. (% av UE): 10%
Brytfrekvens 100 Hz
Spänningsstabilitet statiskt max. 2.5 V.
Anslutning M8x1-kontakt, 3-polig
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 20 mm
Temperaturdrift max (% av Sr): 20 % [-5…55 °C]
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 195 a.
Aktiv yta, material: PBT
Storlek rätblocksform
Montering: Inbyggbar
Kopplingsutgång: PNP brytkontakt (NC)
Kabeldiameter D: 3.00 mm
Kabellängd L 0.3 m
Höljets material: PBT
Mantelmaterial: PUR
Kapslingsklass: IP 67
Omgivningstemperatur -5...85 °C.
Föroreningsgrad: 1
Antal ledare: 3
Ledartvärsnittsyta: 0.14 mm²
Antal stift: 3
Varumärke: Global
Serie Q40
Tomgångsström IO max. vid UE: 15 mA
Sensitivitet: Justerbart kopplingsavstånd
Mätområde 20 mm
Lock: PBT

Typ av produkt: Kapacitiv sensor

Typ: BCS00U5

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Utgångar: PNP

Kabellängd: 0.30 m

Kopplingsfrekvens: 100 Hz

Utförande: Kapacitiv

Anslutningstyp: Kontakt

Monteringstyp: infälld

Kapslingsmaterial: PBT

Kontakttyp: 1 NC

: IP67

Min. temperatur: -5 °C

Max. temperatur: 85 °C

Längd: 10.00 mm

Bredd: 40.00 mm

Höjd: 40.00 mm

Mått.: (L x B x H) 10.00 x 40.00 x 40.00 mm

Djup: 10 m

Mantelmaterial: PUR

Nominell spänning: 30.0 V

Driftspänning: 24 V/DC

Driftsström: 100 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416746 BALLUFF Kapacitiv sensor Kapacitiv BCS00U5 BCS00U5 infälld PNP (L x B x H) 10.00 x 40.00 x 40.00 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416746 BALLUFF Kapacitiv sensor Kapacitiv BCS00U5 BCS00U5 infälld PNP (L x B x H) 10.00 x 40.00 x 40.00 mm

Beskrivning

Kapacitiva sensorer för objektdetektering har ett rätlinjigt elektriskt fält. Identifiera både fasta kroppar som plattor, kretskort, kartong, pappersbuntar, flaskor, plastblock och plastskivor samt vätskor genom behållarväggar eller rör i glas och plast (tjocklek max. 4 mm). Mått=40 x 40 x 10 mm, serie=Q40, inbyggnad=nedsänkt, anslutning=kabel med anslutningsdon, M8x1-kontakt, 3-polig, 0.30 m, PUR, kopplingsutgång=PNP brytkontakt (NC), brytfrekvens=100 Hz, räckvidd=1...20 mm, känslighet=kopplingsavstånd justerbar, höljets material=PBT, aktivt område, material=PBT, omgivningstemperatur=-5...85 °C, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CEcULusWEEE, kapslingsklass=IP67

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
