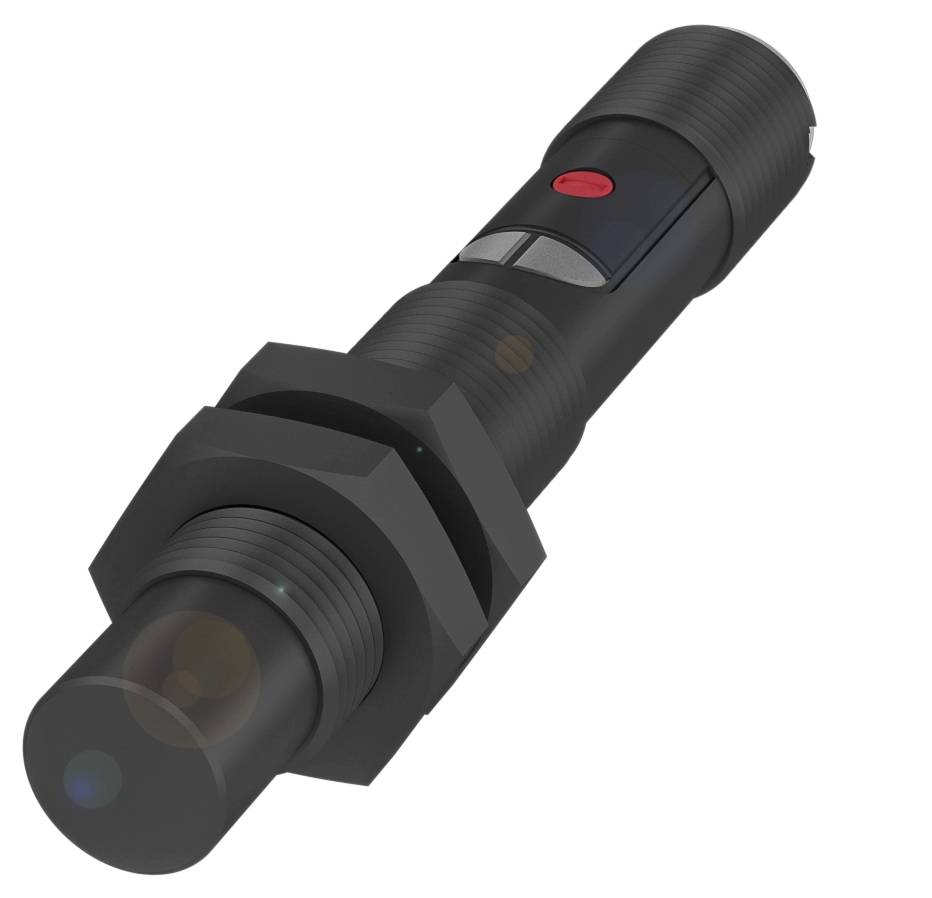

BALLUFF Kapacitiv sensor Kapacitiv BCS00PN BCS00PN M12 ej infälld PNP (Ø x H) 12 mm x 75 m
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Kapacitiv sensor
Driftspänning max.
30.0 V
Utgångar
PNP
Utförande
Kapacitiv
Anslutningstyp
M12
Datablad (PDF)
Antal
Toal (1 432,00 kr / stycken)
1 432,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Anslutning: Kontaktdon, M12x1-kontakt, 3-polig
- Mått Ø 12 x 75 mm
- Montering: Ej infälld
- Kopplingsutgång: PNP slutare (NO)
- Serie M12
Tekniska specifikationer
- Huvudfunktioner: Mått: Ø 12 x 75 mm
- Aktiv yta, material: PBT
- Anslutning: Kontaktdon, M12x1-kontakt, 3-polig
- Serie M12
- Driftspänning UB: 10 - 30 V DC
- Montering: Ej infälld
- Höljets material: PBT
- Kopplingsutgång: PNP slutare (NO)
- Brytfrekvens 100 Hz
- Kapslingsklass: IP 67
- Sensitivitet: Justerbart kopplingsavstånd
- Omgivningstemperatur -25...85 °C.
- Extra egenskaper:
- Leveransomfattning: Mutter (2x)
- Mått Ø 12 x 75 mm
- Visning av driftspänning: Ja
- Funktionsindikering: Ja
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 100 mA
- Isolationsmärkspänning UI 75 V DC
- beredskapsförskjuten TV max 300 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Rippel max. (% av UE): 10%
- Brytfrekvens 100 Hz
- Kapslingsklass: II
- Spänningsstabilitet statiskt max. 1.5 V.
- Anslutning: M12x1-kontakt, 3-polig, A-kodad
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjligheten till byte skyddas: nej
- Hysteres H max (% av Sr): 15.0 %
- Nominellt kopplingsavstånd Sn: 8 mm
- Temperaturdrift max (% av Sr): 20 % [-5…55 °C]
- Repeterbarhet max. (% av Sr): 2.0 %
- MTTF (40 °C): 226 a.
- Aktiv yta, material: PBT
- Åtdragningsmoment: 1 Nm
- Skala: M12x1
- Montering: Ej infälld
- Kopplingsutgång: PNP slutare (NO)
- Höljets material: PBT
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...85 °C.
- Föroreningsgrad: 2
- Antal stift: 3
- Varumärke: Global
- Serie M12
- Tomgångsström IO max. vid UE: 20 mA
- Sensitivitet: Justerbart kopplingsavstånd
- Mätområde 8 mm
- Lock: PBT|pa
- Gänga (A) M12x1
- Typ av produkt
Kapacitiv sensor
- Typ
BCS00PN
- Driftspänning (min.)
10.0 V
- Driftspänning max.
30.0 V
- Driftspänning
10.0 - 30.0 V
- Utgångar
PNP
- Kopplingsfrekvens
100 Hz
- Utförande
Kapacitiv
- Anslutningstyp
M12
- Monteringstyp
ej infälld
- Konstruktionsstorlek
M12
- Kapslingsmaterial
PBT
- Kontakttyp
1 NO
IP67
- Min. temperatur
-25 °C
- Max. temperatur
85 °C
- Längd
75.00 mm
- Bredd
75 mm
- Höjd
75 m
- Diameter
12 mm
- Mått.
(Ø x H) 12 mm x 75 m
- Nominell spänning
30.0 V
- Driftspänning
24 V/DC
- Driftsström
100 mA
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3417379 BALLUFF Kapacitiv sensor Kapacitiv BCS00PN BCS00PN M12 ej infälld PNP (Ø x H) 12 mm x 75 m
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3417379 BALLUFF Kapacitiv sensor Kapacitiv BCS00PN BCS00PN M12 ej infälld PNP (Ø x H) 12 mm x 75 m
Beskrivning
Dessa kapacitiva sensorer för nivåregistrering identifierar med sin aktiva yta den produkt, bulkgods eller vätska som ska samplas. Tack vare det kulformade elektriska fältet kompenseras effektivt vidhäftning på den aktiva ytan av sensorn. Mått=Ø 12 x 75 mm, serie=M12, gänga (A)=M12x1, inbyggnad=inte nedsänkt, anslutning=anslutningsdon, M12x1-kontakt, 4-polig, kopplingsutgång=PNP slutare (NO), brytfrekvens=100 Hz, räckvidd = 1...8 mm, sensitivitet=switchavstånd justerbar, höljets material=PBT, aktiv yta, material=PBT, omgivningstemperatur=-25...85 °C, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE, kapslingsklass=IP67
