Name: BALLUFF Kapacitiv sensor Kapacitiv BCS00P4 BCS00P4 M12 ej infälld PNP (Ø x L) 12 mm x 75.00 mm
Brand: BALLUFF
SKU: 3417179
Availability: BackOrder

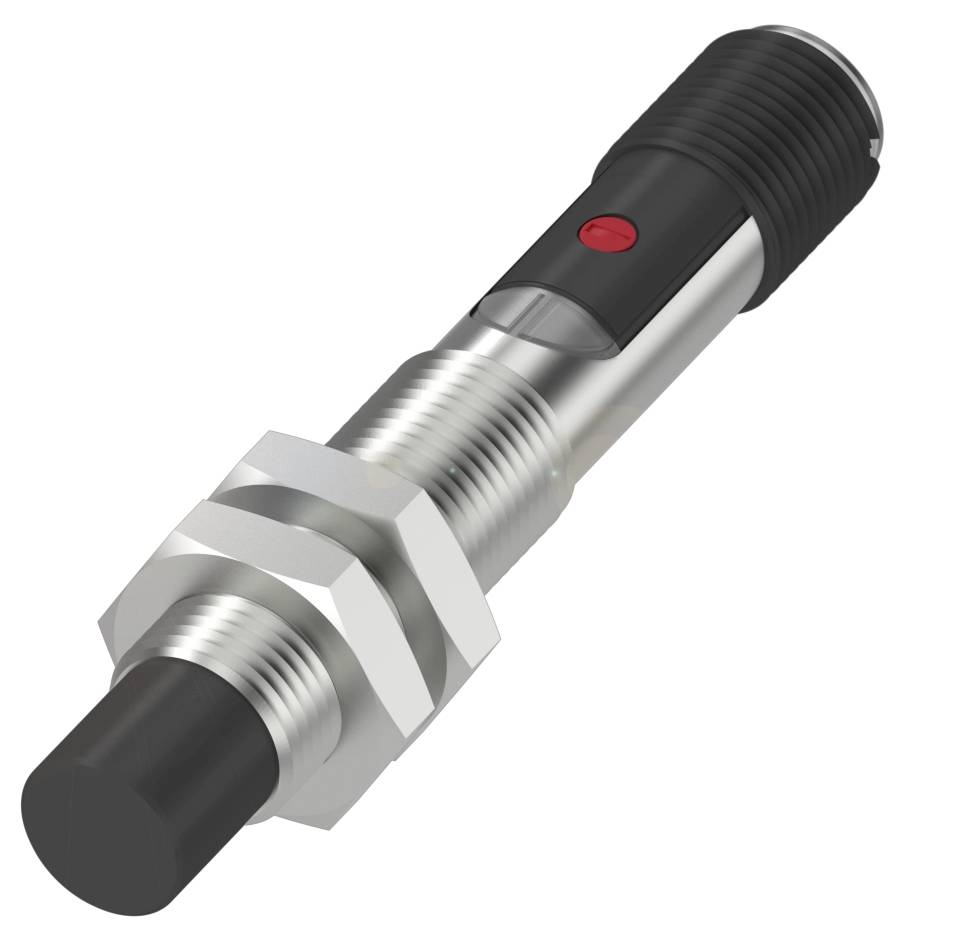

Cylindrisk induktiv sensor med metallgänga och plastspets, lämplig för precis positionsavkänning i industriella tillämpningar.

Liknande avbildning

Typ av produkt

Kapacitiv sensor

Driftspänning max.

30.0 V

Utgångar

PNP

Utförande

Kapacitiv

Anslutningstyp

M12

Datablad (PDF)

Leverans ons 11 nov.

Antal

Styck

Toal (1 592,00 kr / stycken)

1 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: Kontaktdon, M12x1-kontakt, 3-polig
Mått Ø 12 x 75 mm
Montering: Ej infälld
Kopplingsutgång: PNP slutare (NO)
Serie M12

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 12 x 75 mm
Aktiv yta, material: PBT
Anslutning: Kontaktdon, M12x1-kontakt, 3-polig
Serie M12
Driftspänning UB: 10 - 30 V DC
Montering: Ej infälld
Höljets material: Rostfritt stål (1.4305)
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 100 Hz
Kapslingsklass: IP 67
Sensitivitet: Justerbart kopplingsavstånd
Omgivningstemperatur -25...85 °C.
Extra egenskaper:
Leveransomfattning: Mutter (2x)
Mått Ø 12 x 75 mm
Visning av driftspänning: Ja
Funktionsindikering: Ja
Nominell driftspänning: DC 24 V
Märkdriftström IE: 100 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 300 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Rippel max. (% av UE): 10%
Brytfrekvens 100 Hz
Spänningsstabilitet statiskt max. 1.5 V.
Anslutning: M12x1-kontakt, 3-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjligheten till byte skyddas: nej
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 8 mm
Temperaturdrift max (% av Sr): 20 % [-5…55 °C]
Repeterbarhet max. (% av Sr): 2.0 %
MTTF (40 °C): 226 a.
Aktiv yta, material: PBT
Åtdragningsmoment: 8 Nm
Skala: M12x1
Montering: Ej infälld
Kopplingsutgång: PNP slutare (NO)
Höljets material: Rostfritt stål (1.4305)
Kapslingsklass: IP 67
Omgivningstemperatur -25...85 °C.
Föroreningsgrad: 2
Antal stift: 3
Varumärke: Global
Serie M12
Tomgångsström IO max. vid UE: 20 mA
Sensitivitet: Justerbart kopplingsavstånd
Mätområde 8 mm
Lock: PBT|pa
Gänga (A) M12x1

Typ av produkt: Kapacitiv sensor

Typ: BCS00P4

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Utgångar: PNP

Kopplingsfrekvens: 100 Hz

Utförande: Kapacitiv

Anslutningstyp: M12

Monteringstyp: ej infälld

Konstruktionsstorlek: M12

Kapslingsmaterial: Rostfritt stål

Kontakttyp: 1 PNP

: IP67

Min. temperatur: -25 °C

Max. temperatur: 85 °C

Längd: 75.00 mm

Bredd: 75 mm

Diameter: 12 mm

Mått.: (Ø x L) 12 mm x 75.00 mm

Nominell spänning: 30.0 V

Driftspänning: 24 V/DC

Driftsström: 100 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417179 BALLUFF Kapacitiv sensor Kapacitiv BCS00P4 BCS00P4 M12 ej infälld PNP (Ø x L) 12 mm x 75.00 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417179 BALLUFF Kapacitiv sensor Kapacitiv BCS00P4 BCS00P4 M12 ej infälld PNP (Ø x L) 12 mm x 75.00 mm

Beskrivning

Dessa kapacitiva sensorer för nivåregistrering identifierar med sin aktiva yta den produkt, bulkgods eller vätska som ska samplas. Tack vare det kulformade elektriska fältet kompenseras effektivt vidhäftning på den aktiva ytan av sensorn. Mått=Ø 12 x 75 mm, serie=M12, gänga (A)=M12x1, inbyggnad=inte nedsänkt, anslutning=anslutningsdon, kopplingsutgång=PNP slutande (NO), brytfrekvens=100 Hz, räckvidd = 1...8 mm, känslighet = kopplingsavstånd justerbar, höljets material=rostfritt stål (1.4305), aktiv yta, material=PBT, omgivningstemperatur=-25... 85 °C, driftspänning UB=10... 30 VDC, godkännande/överensstämmelse=CEcULusWEEE, kapslingsklass: IP67

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
