Name: BALLUFF Kapacitiv sensor Kapacitiv BCS00MH BCS00MH M18 infälld PNP (Ø x L) 18 mm x 88.50 mm Piece
Brand: BALLUFF
SKU: 3417186
Availability: BackOrder

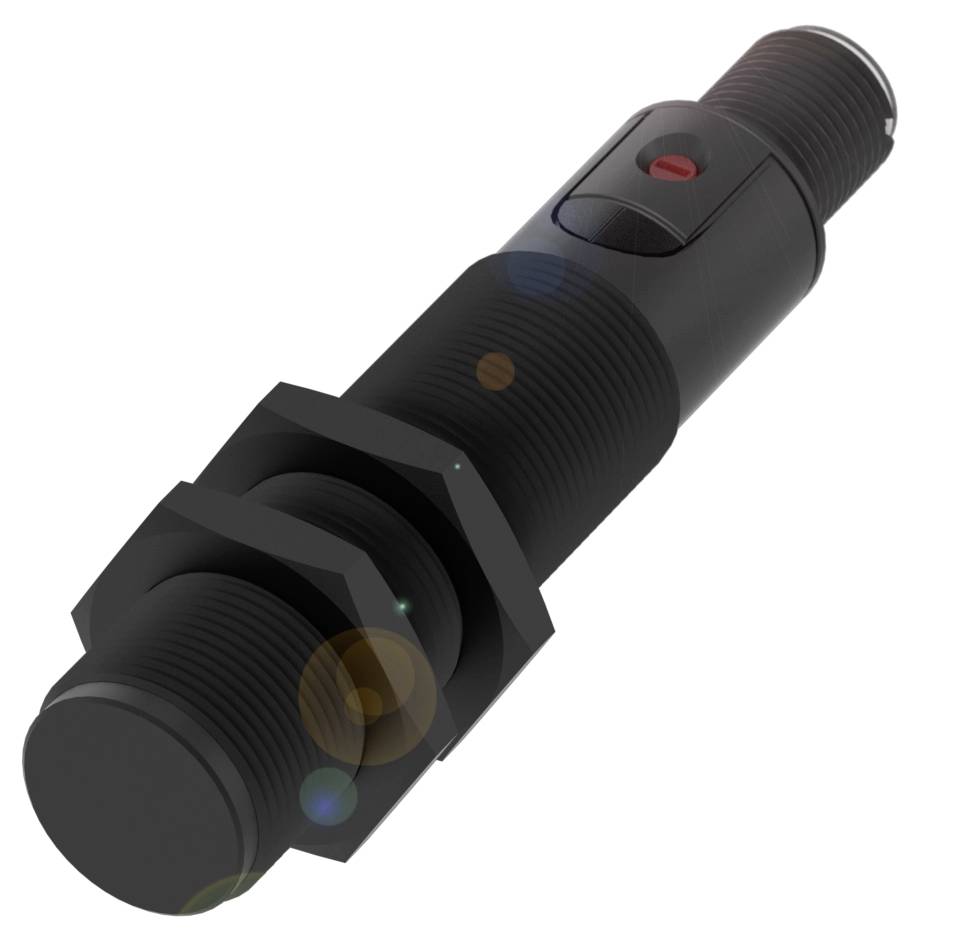

Sensorcylinder med gänga, svart hölje och röd indikatorlampa.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Kapacitiv sensor

Driftspänning max.

30.0 V

Utgångar

PNP

Utförande

Kapacitiv

Datablad (PDF)

Leverans ons 11 nov.

Antal

Styck

Toal (1 352,00 kr / stycken)

1 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: Kontaktdon, M12x1-kontakt, 3-polig
Mått Ø 18 x 88.5 mm
Montering: Inbyggbar
Serie M18
Gänga (A) M18x1

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 18 x 88.5 mm
Aktiv yta, material: PBT
Anslutning: Kontaktdon, M12x1-kontakt, 3-polig
Serie M18
Driftspänning UB: 10 - 30 V DC
Montering: Inbyggbar
Höljets material: PBT
Gänga (A) M18x1
Räckvidd 1...8 mm
Kopplingsutgång: PNP brytkontakt (NC)
Brytfrekvens 100 Hz
Kapslingsklass: IP 67
Sensitivitet: Justerbart kopplingsavstånd
Omgivningstemperatur -25...85 °C.
Extra egenskaper:
Leveransomfattning: Mutter (2x)
Mått Ø 18 x 88.5 mm
Visning av driftspänning: Ja
Funktionsindikering: Ja
Nominell driftspänning: DC 24 V
Märkdriftström IE: 100 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 300 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Rippel max. (% av UE): 10%
Brytfrekvens 100 Hz
Kapslingsklass: II
Spänningsstabilitet statiskt max. 1.5 V.
Anslutning: M12x1-kontakt, 3-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjligheten till byte skyddas: nej
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 8 mm
Temperaturdrift max (% av Sr): 20 % [-5…55 °C]
Repeterbarhet max. (% av Sr): 2.0 %
MTTF (40 °C): 343 a.
Aktiv yta, material: PBT
Åtdragningsmoment: 2 Nm
Skala: M18x1
Montering: Inbyggbar
Kopplingsutgång: PNP brytkontakt (NC)
Höljets material: PBT
Kapslingsklass: IP 67
Omgivningstemperatur -25...85 °C.
Föroreningsgrad: 1
Antal stift: 3
Varumärke: Global
Serie M18
Tomgångsström IO max. vid UE: 20 mA
Sensitivitet: Justerbart kopplingsavstånd
Mätområde 8 mm
Lock: PBT|pa
Gänga (A) M18x1

Förpackningstyp: Piece

Typ av produkt: Kapacitiv sensor

Typ: BCS00MH

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Utgångar: PNP

Kopplingsfrekvens: 100 Hz

Utförande: Kapacitiv

Anslutningstyp: M18

Monteringstyp: infälld

Konstruktionsstorlek: M18

Kapslingsmaterial: PBT

: IP67

Min. temperatur: -25 °C

Max. temperatur: 85 °C

Längd: 88.50 mm

Bredd: 88.5 mm

Diameter: 18 mm

Mått.: (Ø x L) 18 mm x 88.50 mm

Nominell spänning: 30.0 V

Driftspänning: 24 V/DC

Driftsström: 100 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417186 BALLUFF Kapacitiv sensor Kapacitiv BCS00MH BCS00MH M18 infälld PNP (Ø x L) 18 mm x 88.50 mm Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417186 BALLUFF Kapacitiv sensor Kapacitiv BCS00MH BCS00MH M18 infälld PNP (Ø x L) 18 mm x 88.50 mm Piece

Beskrivning

Kapacitiva sensorer för objektdetektering har ett rätlinjigt elektriskt fält. Identifiera både fasta kroppar som plattor, kretskort, kartong, pappersbuntar, flaskor, plastblock och plastskivor samt vätskor genom behållarväggar eller rör i glas och plast (tjocklek max. 4 mm). Mått=Ø 18 x 88.5 mm, serie=M18, gänga (A)=M18x1, inbyggnad=nedsänkt, anslutning=anslutningsdon, M12x1-kontakt, 3-polig, kopplingsutgång=PNP brytkontakt (NC), brytfrekvens=100 Hz, räckvidd = 1...8 mm, sensitivitet=switchavstånd justerbar, höljets material=PBT, aktiv yta, material=PBT, omgivningstemperatur=-25...85 °C, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE, kapslingsklass=IP67

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
