Name: BALLUFF Kapacitiv sensor Kapacitiv BCS00MA BCS00MA M18 ej infälld NPN (Ø x H) 18 mm x 75.5 m
Brand: BALLUFF
SKU: 3417354
Availability: BackOrder

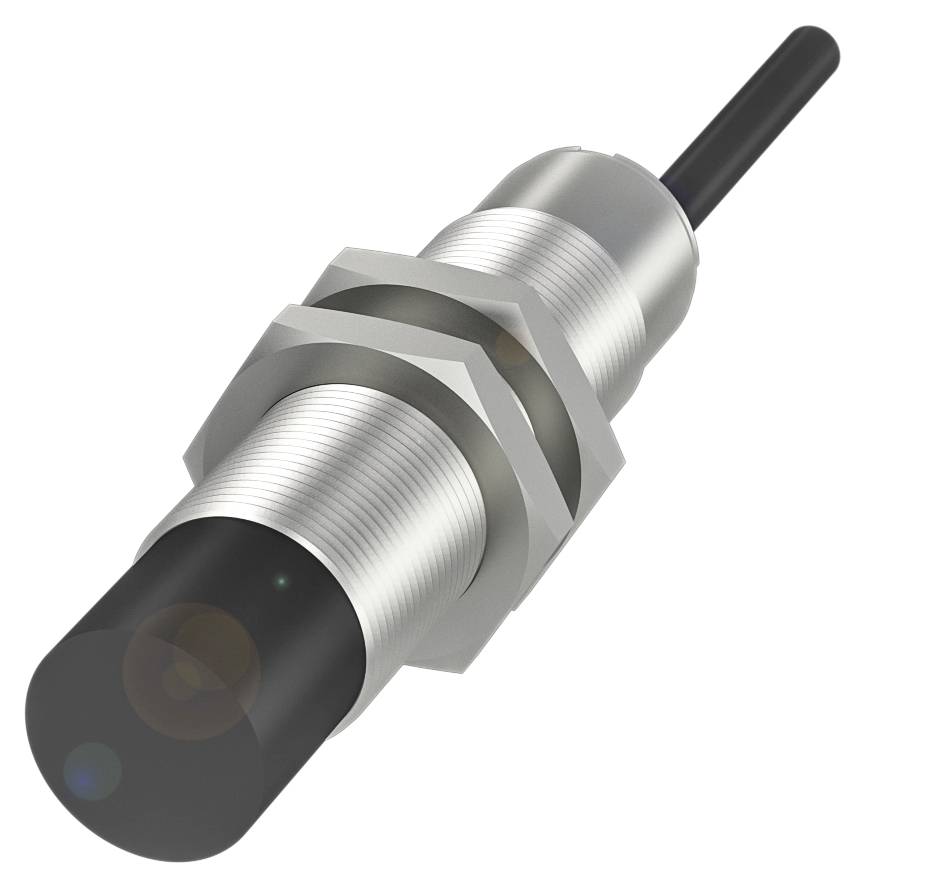

En cylindrisk närhetssensor med en svart plastspets och en kabelanslutning på andra sidan.

Liknande avbildning

Typ av produkt

Kapacitiv sensor

Driftspänning max.

30.0 V

Utgångar

NPN

Utförande

Kapacitiv

Anslutningstyp

M18

Datablad (PDF)

Leverans ons 11 nov.

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: Kabel, 2.00 m, PUR
Mått Ø 18 x 75.5 mm
Montering: Ej infälld
Kopplingsutgång NPN slutare (NO)
Serie M18

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 18 x 75.5 mm
Aktiv yta, material: PBT
Anslutning: Kabel, 2.00 m, PUR
Serie M18
Driftspänning UB: 10 - 30 V DC
Montering: Ej infälld
Höljets material: Rostfritt stål (1.4305)
Kopplingsutgång NPN slutare (NO)
Brytfrekvens 100 Hz
Kapslingsklass: IP 67
Sensitivitet: Justerbart kopplingsavstånd
Omgivningstemperatur -25...85 °C.
Extra egenskaper:
Leveransomfattning: Mutter (2x)
Mått Ø 18 x 75.5 mm
Visning av driftspänning: Ja
Funktionsindikering: Ja
Nominell driftspänning: DC 24 V
Märkdriftström IE: 100 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 300 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Rippel max. (% av UE): 10%
Brytfrekvens 100 Hz
Spänningsstabilitet statiskt max. 1.5 V.
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjligheten till byte skyddas: nej
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 15 mm
Temperaturdrift max (% av Sr): 20 % [-5…55 °C]
Repeterbarhet max. (% av Sr): 2.0 %
MTTF (40 °C): 226 a.
Aktiv yta, material: PBT
Åtdragningsmoment: 60 Nm
Skala: M18x1
Montering: Ej infälld
Kopplingsutgång NPN slutare (NO)
Kabeldiameter D: 4.60 mm
Kabellängd L 2 m.
Höljets material: Rostfritt stål (1.4305)
Mantelmaterial: PUR
Kapslingsklass: IP 67
Omgivningstemperatur -25...85 °C.
Antal ledare: 3
Ledartvärsnittsyta: 0.34 mm²
Varumärke: Global
Serie M18
Tomgångsström IO max. vid UE: 20 mA
Sensitivitet: Justerbart kopplingsavstånd
Mätområde 2...15 mm
Lock: Pa
Gänga (A) M18x1

Typ av produkt: Kapacitiv sensor

Typ: BCS00MA

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Utgångar: NPN

Kabellängd: 2.00 m

Kopplingsfrekvens: 100 Hz

Utförande: Kapacitiv

Anslutningstyp: M18

Monteringstyp: ej infälld

Konstruktionsstorlek: M18

Kapslingsmaterial: Rostfritt stål

Kontakttyp: 1 NO

: IP67

Min. temperatur: -25 °C

Max. temperatur: 85 °C

Längd: 75.50 mm

Bredd: 75.5 mm

Höjd: 75.5 m

Diameter: 18 mm

Mått.: (Ø x H) 18 mm x 75.5 m

Mantelmaterial: PUR

Nominell spänning: 30.0 V

Driftspänning: 24 V/DC

Driftsström: 100 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417354 BALLUFF Kapacitiv sensor Kapacitiv BCS00MA BCS00MA M18 ej infälld NPN (Ø x H) 18 mm x 75.5 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417354 BALLUFF Kapacitiv sensor Kapacitiv BCS00MA BCS00MA M18 ej infälld NPN (Ø x H) 18 mm x 75.5 m

Beskrivning

Dessa kapacitiva sensorer för nivåregistrering identifierar med sin aktiva yta den produkt, bulkgods eller vätska som ska samplas. Tack vare det kulformade elektriska fältet kompenseras effektivt vidhäftning på den aktiva ytan av sensorn. Mått=Ø 18 x 75.5 mm, serie=M18, gänga (A)=M18x1, inbyggnad=inte nedsänkt, anslutning=kabel, 2.00 m, PUR, kopplingsutgång=NPN slutare (NO), brytfrekvens=100 Hz, räckvidd=2...15 mm, sensitivitet=switchavstånd justerbar, höljets material=rostfritt stål (1.4305), aktiv yta, material=PBT, omgivningstemperatur=-25...85 °C, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE, kapslingsklass=IP67

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
