Name: BALLUFF Kapacitiv sensor Kapacitiv BCS004M BCS004M M30 infälld PNP (Ø x H) 30 mm x 87 m
Brand: BALLUFF
SKU: 3417520
Availability: BackOrder

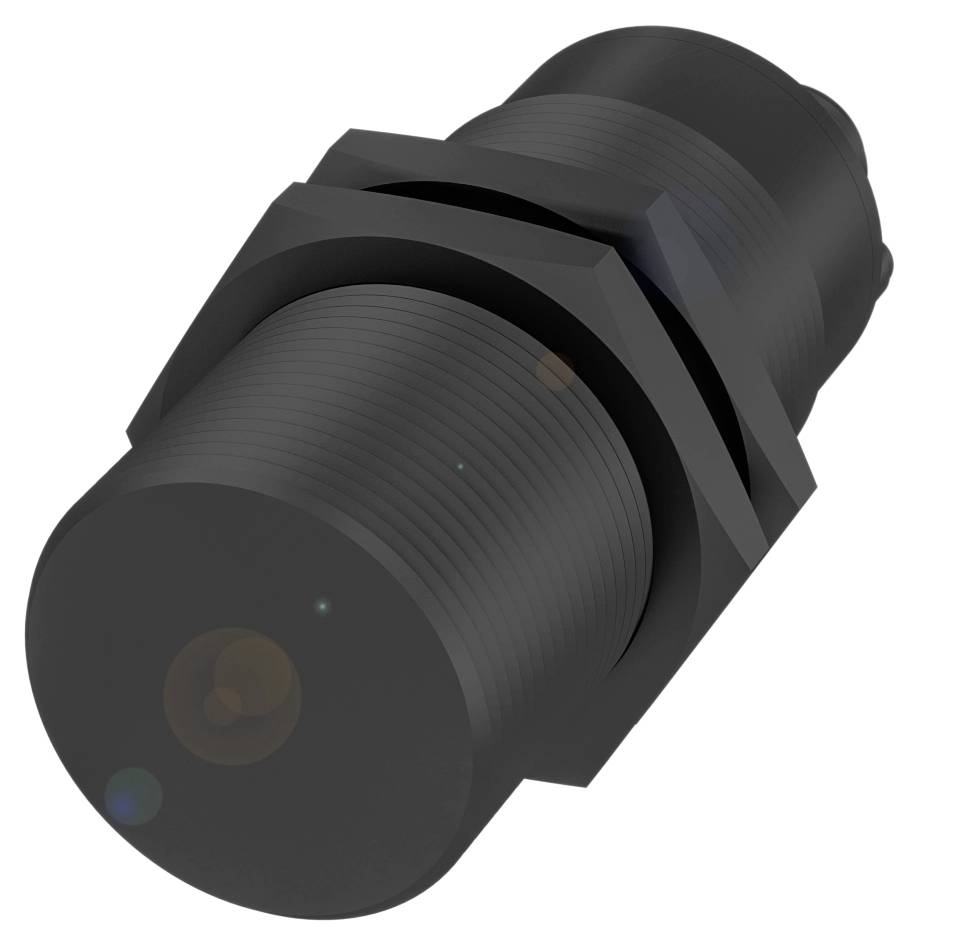

En svart cylindrisk sensor med gänga, lämplig för precis detektering i industriella tillämpningar.

Liknande avbildning

Typ av produkt

Kapacitiv sensor

Driftspänning max.

35.0 V

Utgångar

PNP

Utförande

Kapacitiv

Anslutningstyp

Kontakt

Datablad (PDF)

Leverans tis 24 nov.

Antal

Styck

Toal (1 512,00 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Mått Ø 30 x 87 mm
Montering: Inbyggbar
Serie M30
Gänga (A) M30x1,5

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 30 x 87 mm
Aktiv yta, material: PBT
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Serie M30
Driftspänning UB: 10 - 35 V DC
Montering: Inbyggbar
Höljets material: PBT
Gänga (A) M30x1,5
Räckvidd 1...20 mm
Kopplingsutgång: PNP slutande/brytande (NO/NC) programmerbar
Brytfrekvens 100 Hz
Kapslingsklass: IP66
Sensitivitet: Justerbart kopplingsavstånd
Omgivningstemperatur -30...70 °C.
Extra egenskaper:
Leveransomfattning: Mutter (2x)|bruksanvisning|skruvmejsel
Mått Ø 30 x 87 mm
Visning av driftspänning: Ja
Funktionsindikering: Ja
Märkdriftström IE: 300 mA
Isolationsmärkspänning UI 75 V DC
Driftspänning UB: 10 - 35 V DC
Arbetskategori: DC-13
Rippel max. (% av UE): 10%
Brytfrekvens 100 Hz
Spänningsstabilitet statiskt max. 1.8 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 20 mm
Temperaturdrift max. (% av Sr): 20 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 455 a.
Aktiv yta, material: PBT
Åtdragningsmoment: 4 Nm
Skala: M30x1.5
Montering: Inbyggbar
Kopplingsutgång: PNP slutande/brytande (NO/NC)
Höljets material: PBT
Kapslingsklass IP66, IP64 i kontaktutgången
Omgivningstemperatur -30...70 °C.
Föroreningsgrad: 1
Antal stift: 4
Serie M30
Tomgångsström IO max. vid UE: 18 mA
Sensitivitet: Justerbart kopplingsavstånd
Mätområde 20 mm
Lock: PBT|PE
Gänga (A) M30x1,5

Typ av produkt: Kapacitiv sensor

Typ: BCS004M

Driftspänning (min.): 10.0 V

Driftspänning max.: 35.0 V

Driftspänning: 10.0 - 35.0 V

Utgångar: PNP

Kopplingsfrekvens: 100 Hz

Utförande: Kapacitiv

Anslutningstyp: Kontakt

Monteringstyp: infälld

Konstruktionsstorlek: M30

Kapslingsmaterial: PBT

Kontakttyp: 1 PNP

: IP66

Min. temperatur: -30 °C

Max. temperatur: 70 °C

Längd: 87.00 mm

Bredd: 87 mm

Höjd: 87 m

Diameter: 30 mm

Mått.: (Ø x H) 30 mm x 87 m

Nominell spänning: 35.0 V

Driftsström: 300 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417520 BALLUFF Kapacitiv sensor Kapacitiv BCS004M BCS004M M30 infälld PNP (Ø x H) 30 mm x 87 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417520 BALLUFF Kapacitiv sensor Kapacitiv BCS004M BCS004M M30 infälld PNP (Ø x H) 30 mm x 87 m

Beskrivning

Kapacitiva sensorer för objektdetektering har ett rätlinjigt elektriskt fält. Identifiera både fasta kroppar som plattor, kretskort, kartong, pappersbuntar, flaskor, plastblock och plastskivor samt vätskor genom behållarväggar eller rör i glas och plast (tjocklek max. 4 mm). Mått=Ø 30 x 87 mm, serie=M30, gänga (A)=M30 1,5, installation=nedsänkt, anslutning=anslutningsdon, M12x1-kontakt, 4-polig, kopplingsutgång=PNP slutande/brytande (NO/NC) programmerbar, brytfrekvens=100 Hz, räckvidd = 1...20 mm, känslighet=kopplingsavstånd justerbar, höljets material=PBT, aktiv yta, material=PBT, omgivningstemperatur=-30... 70 °C, driftspänning UB=10... 35 VDC, godkännande/överensstämmelse=CEcULusWEEE, kapslingsklass: IP66

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
