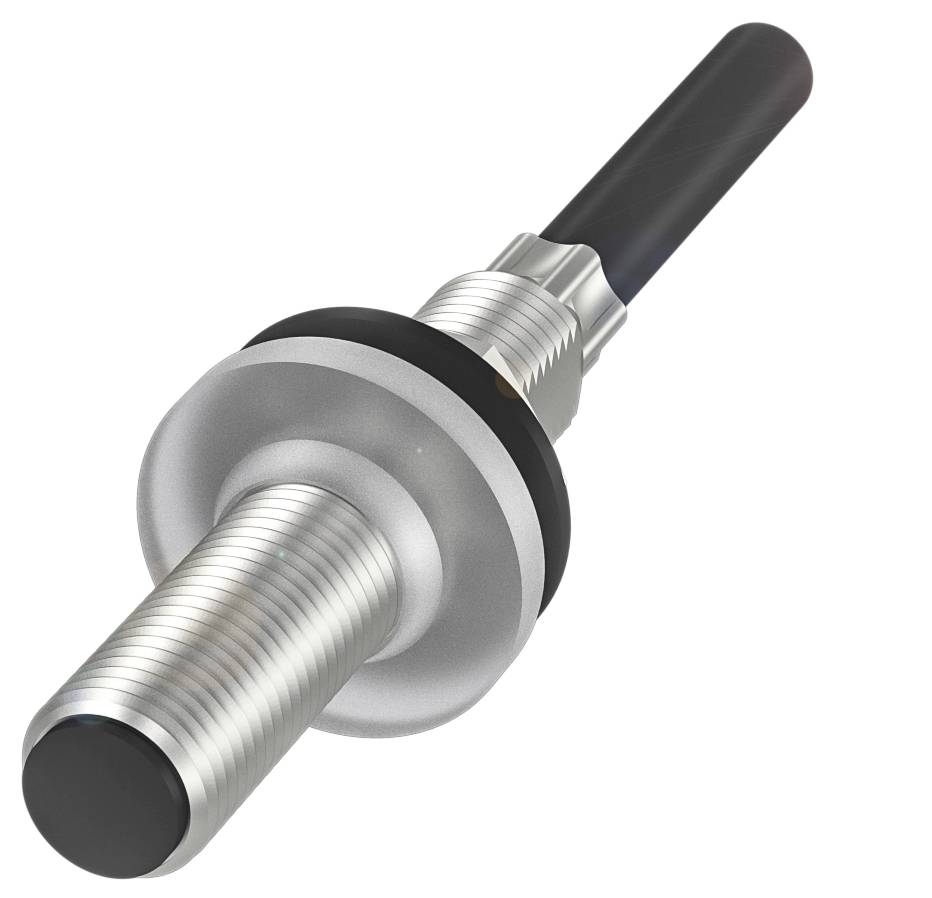

BALLUFF Induktiv sensor Induktiv BES03L7 BES03L7 M5 infälld PNP (Ø x L) 5 mm x 27.00 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Induktiv sensor
Driftspänning max.
30.0 V
Utgångar
PNP
Avkänningsavstånd (max.)
0.65 mm
Utförande
Induktiv
Datablad (PDF)
Antal
Toal (1 432,00 kr / stycken)
1 432,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Mått Ø 5 x 27 mm
- Konstruktion: M5x0,5
- Inbyggnad försänkt
- Räckvidd: 0.8 mm
- Kopplingsutgång: PNP slutare (NO)
Tekniska specifikationer
- Huvudfunktioner: Mått: Ø 5 x 27 mm
- Aktiv yta, material: Keramik
- Anslutning: Kabel, 2.00 m, PUR
- Konstruktion: M5x0,5
- Driftspänning UB: 10 - 30 V DC
- Tryckhållfasthet: Max. 100 bar.
- Inbyggnad försänkt
- Höljets material: Rostfritt stål
- Räckvidd: 0.8 mm
- Kopplingsutgång: PNP slutare (NO)
- Brytfrekvens 3000 Hz
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...70 °C.
- Extra egenskaper:
- Mått Ø 5 x 27 mm
- Visning av driftspänning: nej
- Funktionsindikator: Nej
- Utgångsmotstånd Ra: open collector
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 100 mA
- Isolationsmärkspänning UI 75 V DC
- Mätningskortslutningsström 100 A.
- beredskapsförskjuten TV max 25 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Minsta driftström i 1 mA
- Maximal kapacitet för 0.2 µF för EU
- Tomgångsström IO max., dämpad: 10 mA
- Tomgångsström IO max., utan dämpning: 3 mA
- Restström LR max: 80 µA
- Rippel max. (% av UE): 10%
- Brytfrekvens 3000 Hz
- Spänningsstabilitet statiskt max. 3 V.
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Säkrat omkopplingsavstånd sa 0.65 mm
- Hysteres H max (% av Sr): 15.0 %
- Nominellt kopplingsavstånd Sn: 0.8 mm
- Realomkopplingavstånd Sr: 0.8 mm
- Realkopplingsavstånd Sr, tolerans -10 %/+40 %
- Temperaturdrift max. (% av Sr): 10 %
- Repeterbarhet max. (% av Sr): 5.0 %
- MTTF (40 °C): 830 a.
- Aktiv yta, material: Keramik
- Vridmoment: 1 Nm ±10 %
- Skala: M5x0.5
- Fästlängd 24.00 mm
- Montering: Inbyggbar
- Kopplingsutgång: PNP slutare (NO)
- Anslutningstyp: Kabel, 2.00 m, PUR
- Kabeldiameter D: 3.00 mm
- Kabellängd L 2 m.
- Höljets material: Rostfritt stål
- Mantelmaterial: PUR
- EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...70 °C.
- Föroreningsgrad: 3
- Antal ledare: 3
- Ledartvärsnittsyta: 0.14 mm²
- Tätningsring, storlek 10.4 x 3.5 mm
- Tryckhållfasthet: Max. 100 bar.
- Tryckhållfasthet, Obs! Oljebeständig
- Typ av produkt
Induktiv sensor
- Typ
BES03L7
- Driftspänning (min.)
10.0 V
- Driftspänning max.
30.0 V
- Driftspänning
10.0 - 30.0 V
- Utgångar
PNP
- Kabellängd
2.00 m
- Avkänningsavstånd (max.)
0.65 mm
- Kopplingsfrekvens
3000 Hz
- Utförande
Induktiv
- Anslutningstyp
M5
- Monteringstyp
infälld
- Konstruktionsstorlek
M5
- Kapslingsmaterial
Rostfritt stål
- Kontakttyp
1 PNP
IP67
- Min. temperatur
-25 °C
- Max. temperatur
70 °C
- Längd
27.00 mm
- Diameter
5 mm
- Mått.
(Ø x L) 5 mm x 27.00 mm
- Nominell spänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416976 BALLUFF Induktiv sensor Induktiv BES03L7 BES03L7 M5 infälld PNP (Ø x L) 5 mm x 27.00 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416976 BALLUFF Induktiv sensor Induktiv BES03L7 BES03L7 M5 infälld PNP (Ø x L) 5 mm x 27.00 mm
Beskrivning
Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Mått=Ø 5 x 27 mm, konstruktion=M5x0.5, inbyggnad=nedsänkt, räckvidd=0.8 mm, kopplingsutgång=PNP slutande (NO), brytfrekvens=3000 Hz, höljets material=rostfritt stål, aktiv yta, material=keramik, anslutning=kabel, 2.00 m, PUR, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...70 °C, tryckhållfasthet max=100 bar, kapslingsklass: IP67, godkännande/överensstämmelse: CocULUSEACWEEE
