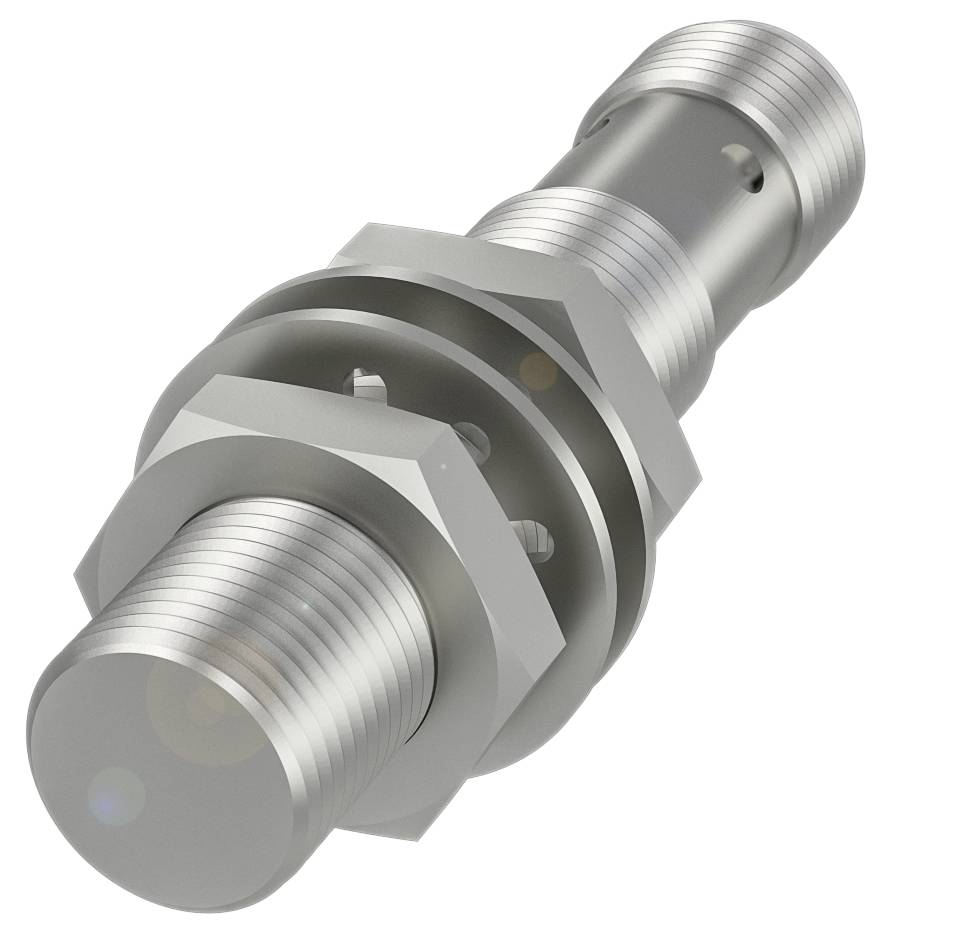

BALLUFF Induktiv sensor Induktiv BES02WF BES02WF M12 quasi infälld NPN (Ø x L) 12 mm x 60.00 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Induktiv sensor
Driftspänning max.
30.0 V
Utgångar
NPN
Avkänningsavstånd (max.)
4.9 mm
Utförande
Induktiv
Datablad (PDF)
Antal
Toal (1 192,00 kr / stycken)
1 192,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Mått Ø 12 x 60 mm
- Konstruktion: M12x1
- Nästintill nedsänkt inbyggnad
- Räckvidd: 6 mm
- Kopplingsutgång NPN slutare (NO)
Tekniska specifikationer
- Huvudfunktioner: Mått: Ø 12 x 60 mm
- Aktiv yta, material: Rostfritt stål
- Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
- Konstruktion: M12x1
- Driftspänning UB: 10 - 30 V DC
- Tryckhållfasthet: Max. 80 bar.
- Nästintill nedsänkt inbyggnad
- Höljets material: Rostfritt stål
- Räckvidd: 6 mm
- Kopplingsutgång NPN slutare (NO)
- Brytfrekvens 400 Hz
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...70 °C.
- Extra egenskaper:
- Mått Ø 12 x 60 mm
- Visning av driftspänning: nej
- Funktionsindikering: Ja
- Utgångsmotstånd Ra: 47.0 kOhm
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 200 mA
- Isolationsmärkspänning UI 75 V DC
- Mätningskortslutningsström 100 A.
- beredskapsförskjuten TV max 60 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Minsta driftström i 0 mA
- Maximal kapacitet för UE: 1 µF
- Tomgångsström IO max., dämpad: 16 mA
- Tomgångsström IO max., utan dämpning: 9 mA
- Restström LR max: 100 µA
- Rippel max. (% av UE): 15%
- Brytfrekvens 400 Hz
- Spänningsstabilitet statiskt max. 2 V.
- Anslutning: M12x1-kontakt, 4-polig, A-kodad
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Säkrat omkopplingsavstånd sa 4.9 mm
- Hysteres H max (% av Sr): 15.0 %
- Nominellt kopplingsavstånd Sn: 6 mm
- Realomkopplingavstånd Sr: 6 mm
- Avstånd i reala termer Sr, tolerans ±10 %
- Temperaturdrift max. (% av Sr): 10 %
- Repeterbarhet max. (% av Sr): 5.0 %
- MTTF (40 °C): 335 a.
- Aktiv yta, material: Rostfritt stål
- Åtdragningsmoment: 10 Nm ±10 %
- Skala: M12x1
- Fästlängd 41.00 mm
- Nästintill nedsänkt inbyggnad
- Kopplingsutgång NPN slutare (NO)
- Brytaravstängningsmärke: … Förgrund
- Höljets material: Rostfritt stål
- EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...70 °C.
- Föroreningsgrad: 3
- Tryckhållfasthet: Max. 80 bar.
- Tryckhållfasthet, Obs! Tryckbeständig
- Typ av produkt
Induktiv sensor
- Typ
BES02WF
- Driftspänning (min.)
10.0 V
- Driftspänning max.
30.0 V
- Driftspänning
10.0 - 30.0 V
- Utgångar
NPN
- Avkänningsavstånd (max.)
4.9 mm
- Kopplingsfrekvens
400 Hz
- Utförande
Induktiv
- Anslutningstyp
M12
- Monteringstyp
quasi infälld
- Konstruktionsstorlek
M12
- Materialegenskaper
rostfri
- Kapslingsmaterial
Rostfritt stål
IP67
- Min. temperatur
-25 °C
- Max. temperatur
70 °C
- Längd
60.00 mm
- Diameter
12 mm
- Mått.
(Ø x L) 12 mm x 60.00 mm
- Nominell spänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3417348 BALLUFF Induktiv sensor Induktiv BES02WF BES02WF M12 quasi infälld NPN (Ø x L) 12 mm x 60.00 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3417348 BALLUFF Induktiv sensor Induktiv BES02WF BES02WF M12 quasi infälld NPN (Ø x L) 12 mm x 60.00 mm
Beskrivning
Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Mått=Ø 12 x 60 mm, konstruktion=M12x1, inbyggnad=quasi infälld, räckvidd=6 mm, kopplingsutgång=NPN slutare (NO), brytfrekvens=400 Hz, höljets material=rostfritt stål, aktiv yta, material=rostfritt stål, anslutning=kontaktdon, M12x1-kontakt, 4-polig, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...70 °C, skyddsklass= IP67, godkännande/överensstämmelse=CEcULUSEACWEEE
