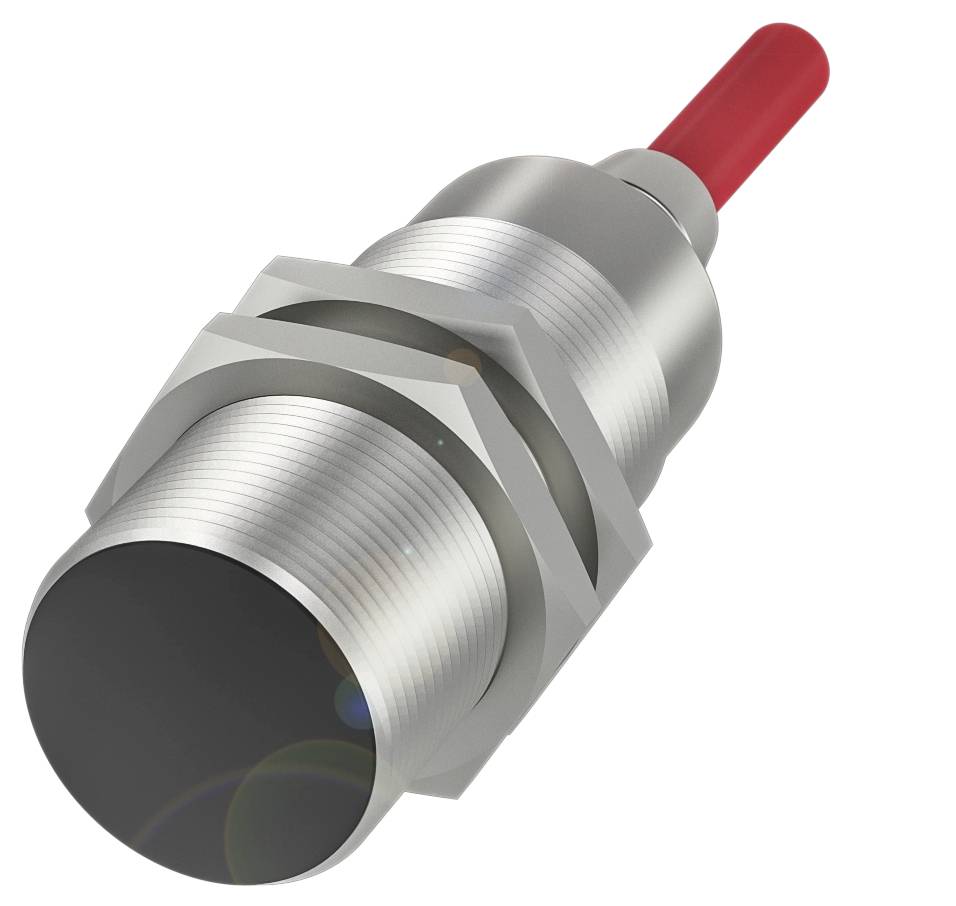

Liknande avbildning
BALLUFF Induktiv sensor Induktiv BES02HC BES02HC M30 infälld NPN (Ø x H) 30 mm x 87 m
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Induktiv sensor
Driftspänning max.
30.0 V
Utgångar
NPN
Avkänningsavstånd (max.)
8 mm
Utförande
Induktiv
Datablad (PDF)
Antal
Toal (2 312,00 kr / stycken)
2 312,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Mått Ø 30 x 87 mm
- Konstruktion: M30x1,5
- Inbyggnad försänkt
- Räckvidd: 10 mm
- Kopplingsutgång: NPN slutare/öppnare (NO/NC)
Tekniska specifikationer
- Huvudfunktioner: Mått: Ø 30 x 87 mm
- Aktiv yta, material: PBT
- Anslutning: Kabel, 9.00 m, silikon
- Konstruktion: M30x1,5
- Driftspänning UB: 10 - 30 V DC
- Inbyggnad försänkt
- Höljets material: Mässing, förnicklad
- Räckvidd: 10 mm
- Kopplingsutgång: NPN slutare/öppnare (NO/NC)
- Brytfrekvens 200 Hz
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...120 °C.
- Extra egenskaper:
- Mått Ø 30 x 87 mm
- Visning av driftspänning: nej
- Funktionsindikator: Nej
- Utgångsmotstånd Ra: 4.7 kOhm + D/4.7 kOhm + D
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 400 mA
- Isolationsmärkspänning UI 75 V DC
- Mätningskortslutningsström 100 A.
- beredskapsförskjuten TV max 10 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Minsta driftström i 0 mA
- Maximal kapacitet för 0.15 µF för EU
- Tomgångsström IO max., dämpad: 20 mA
- Tomgångsström IO max., utan dämpning: 20 mA
- Restström LR max: 80 µA
- Rippel max. (% av UE): 15%
- Brytfrekvens 200 Hz
- Spänningsstabilitet statiskt max. 1.5 V.
- Kortslutningsskydd: nej
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Säkrat omkopplingsavstånd sa 8 mm
- Hysteres H max (% av Sr): 15.0 %
- Nominellt kopplingsavstånd Sn: 10 mm
- Realomkopplingavstånd Sr: 10 mm
- Avstånd i reala termer Sr, tolerans ±10 %
- Temperaturdrift max. (% av Sr): 10 %
- Repeterbarhet max. (% av Sr): 5.0 %
- MTTF (40 °C): 400 a.
- Aktiv yta, material: PBT
- Åtdragningsmoment: 70 Nm
- Skala: M30x1.5
- Fästlängd 55.00 mm
- Montering: Inbyggbar
- Kopplingsutgång: NPN slutare/öppnare (NO/NC)
- Anslutningstyp: Kabel, 9.00 m, silikon
- Kabeldiameter D: 8.00 mm
- Kabellängd L 9 m
- Höljets material: Mässing, förnicklad
- Mantelmaterial: Silikon
- EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
- Kapslingsklass IP67, IP60 på kabelutgången
- Omgivningstemperatur -25...120 °C.
- Föroreningsgrad: 3
- Antal ledare: 4
- Ledartvärsnittsyta: 0.75 mm²
- Avvikelse från bastyp: Ta, kabel
- Typ av produkt
Induktiv sensor
- Typ
BES02HC
- Driftspänning (min.)
10.0 V
- Driftspänning max.
30.0 V
- Driftspänning
10.0 - 30.0 V
- Utgångar
NPN
- Kabellängd
9.00 m
- Avkänningsavstånd (max.)
8 mm
- Kopplingsfrekvens
200 Hz
- Utförande
Induktiv
- Anslutningstyp
Kabel
- Monteringstyp
infälld
- Konstruktionsstorlek
M30
- Materialegenskaper
förnicklad
- Kapslingsmaterial
Mässing
- Kontakttyp
Antivalent
IP67
- Min. temperatur
-25 °C
- Max. temperatur
120 °C
- Längd
87.00 mm
- Höjd
87 m
- Diameter
30 mm
- Mått.
(Ø x H) 30 mm x 87 m
- Nominell spänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416928 BALLUFF Induktiv sensor Induktiv BES02HC BES02HC M30 infälld NPN (Ø x H) 30 mm x 87 m
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416928 BALLUFF Induktiv sensor Induktiv BES02HC BES02HC M30 infälld NPN (Ø x H) 30 mm x 87 m
Beskrivning
Våra temperaturbeständiga induktiva sensorer BES klarar ultratemperaturområden upp till 230 °C. Beroende på variant är förutom höljet även kabelkonstruktionen konstruerad för högre temperaturer. Elektroniken är helt integrerad eller kan lätt anslutas med passande tillbehör. Genom olika former kan du lätt integrera våra ultratemperaturfasta induktiva sensorer i olika situationer och på så sätt lösa utrymmesbegränsningar optimalt. Vissa varianter finns också som högtryckssensorer. Detta utökar användningsområdet avsevärt. Mått = Ø 30 x 87 mm, konstruktion = M30x1,5, inbyggnad = nedsänkt, räckvidd = 10 mm, kopplingsutgång = NPN slutare/öppnare (NO/NC), kopplingsfrekvens = 200 Hz, höljets material = mässing, förnicklad, aktiv yta, material = PBT, anslutning = kabel, 2.00 m, silikon, driftspänning UB = 10...30 VDC, omgivningstemperatur = -25...120 °C, skyddsklass = IP67, godkänd/konformitet = CE, UKCA, WEEE
