Name: BALLUFF BTL107H Magnetfältsensor 1 st 24 Trådlös - Sändare räckvidd max.: 500 m
Brand: BALLUFF
SKU: 3416161
Availability: BackOrder

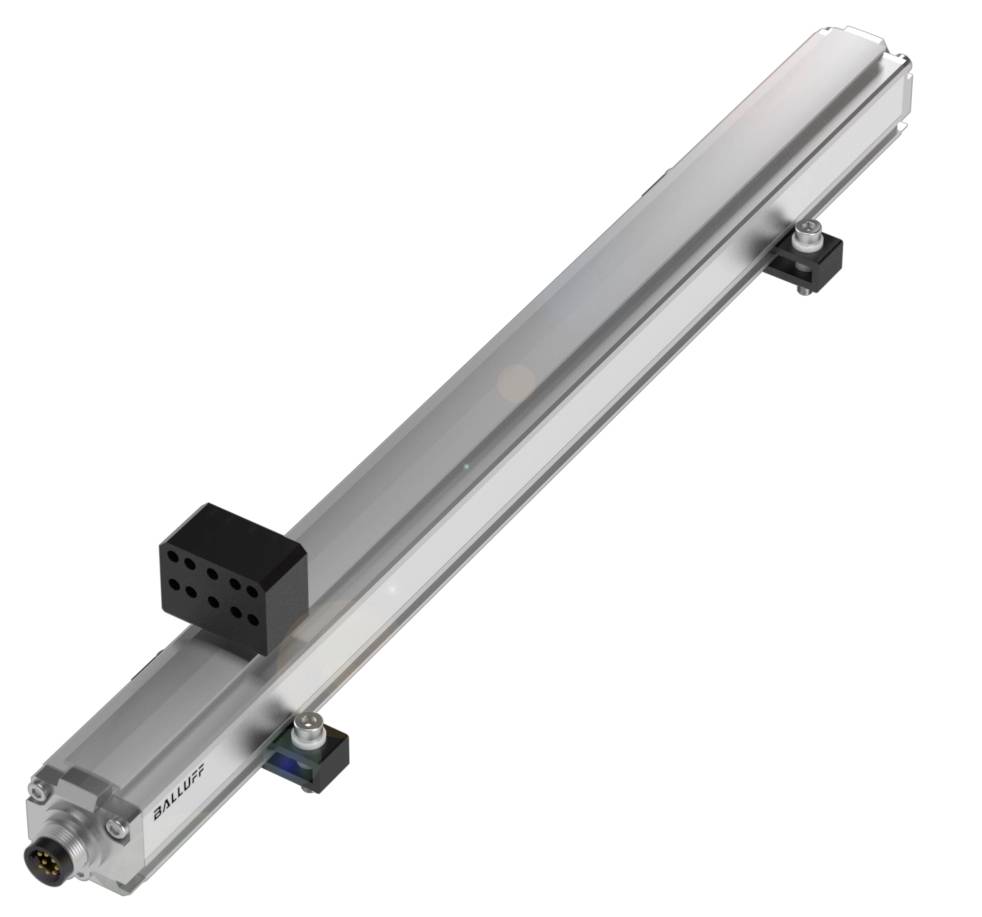

Avlång sensor med rektangulärt anslutningsblock, monterad på två fästen; används för positionsdetektering i maskiner.

Liknande avbildning

Typ av produkt

Magnetfältsensor

Driftspänning (min.)

10.0 V

Driftspänning max.

30.0 V

Max. räckvidd

500 m

Typ

BTL107H

Datablad (PDF)

Leverans ons 11 nov.

Antal

Styck

Toal (12 152,00 kr / stycken)

12 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Avståndssensor

Anslutning: Kontaktdon, M16x0.75, 8-polig
Fäste: Fästklämmor
Höljets material: Aluminium, eloxerad
Form: Serie profil
Positionsgivare, antal max. 2

Tekniska specifikationer

Huvudfunktioner:Analogutgång: Analog, spänning 0...10 V.
Analog, voltage 10...0 V.
Anslutning: Kontaktdon, M16x0.75, 8-polig
Fäste: Fästklämmor
Driftspänning UB: 10 - 30 V DC
Form: Serie profil
Höljets material: Aluminium, eloxerad
Linearitetsavvikelse max: ±50 µm
Mätområde: 500 mm
Mätfrekvens max. 2000 Hz
Positionsgivare, antal max. 2
Kapslingsklass: IP 67
Omgivningstemperatur -40...75 °C.
Repeterbarhet: ± 10 µm
Extra egenskaper:
Fäste: Fästklämmor
Driftspänning UB: 10 - 30 V DC
Anslutning: Kontaktdon, M16x0.75, 8-polig
Kortslutningsskydd: Mot GND och mot 36 V DC
Polomkastningssäker: UB till 36 V.
MTTF (40 °C): 72 a.
Höljets material: Aluminium, eloxerad
EN 60068-2-27, stöt: 150 g, 6 ms
EN 60068-2-6, vibration: 20 g, 10…2000 Hz
Kapslingsklass: IP67, med kontaktdon
Omgivningstemperatur -40...75 °C.
Höljets material, ytskydd: Eloxerad
Utgångsström max.: 5 mA
Lagringstemperatur: -40...100 °C.
Lock: Aluminium, pressgjutgods, förnicklad
Repeterbarhet: ± 10 µm
Linearitetsavvikelse max: ±50 µm
Analog utgång: Analog, spänning 0...10 V|analog, våning 10…0 V.
Avvikelse från bastypen: Kortare konstruktionslängd
Strömförbrukning max. vid 24 V DC: 150 mA
Relativ luftfuktighet: ≤ 90 %, icke-kondenserande
BASTYP: BTL7-A501-M…-P-S…
Positionsgivare, antal (fabriksinställning): 1
Positionsgivare, antal max. 2
Utgångssignal kan ställas in: Med programverktyg
Ström till inkopplingstoppström: ≤ 500 mA/10 ms
Inkopplingsfördröjning max. 600 ms
Felsignal UA fallande: -0,5 V.
Felsignal UA stigande 10.5 V.
potentialdelning: nej
Spänningshållfasthet upp till (GND - hölje) 500 V AC
Överspänningsskydd: UB upp till 36 V.
Anslutning, utförande: Axiell axial
Mätfrekvens max. 2000 Hz
Mätlängd 500 mm
Längd 605 mm
Nollpunkt 72.0 mm
EN 55016-2-3, strålningsvinkel: Industri- och bostad
EN 60068-2-27, tumstock: 150 g, 2 ms
EN 61000-4-2, ESD: Allvarlighetsgrad 3
EN 61000-4-3, RFI: Allvarlighetsgrad 3
EN 61000-4-4, Burst: Allvarlighetsgrad 3
EN 61000-4-5, Surge: Allvarlighetsgrad 2
EN 61000-4-6, högfrekventa fält: Allvarlighetsgrad 3
EN 61000-4-8, magnetfält: Allvarlighetsgrad 4
Temperaturkoefficient typ.: ≤ 30 ppm/K vid 50 % av|nominell längd 500 mm

Typ av produkt: Magnetfältsensor

Typ: BTL107H

Innehåll: 1 st

Driftspänning: 24

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Utgångar: PNP

: 500 m

Anslutningstyp: Kontakt

Kabellängd: 0.3 m

: IP67

Min. temperatur: -40 °C

Max. temperatur: 85 °C

Längd: 24 mm

Höjd: 2.9 mm

Gängtyp anslutningssida: M16

Tillverkarnr.: BTL107H

Mantelmaterial: TPE

Nominell spänning: 30.0 V

Antal poler: 8

Strömtålighet per kortplats: 5 mA

Kapslingsmaterial: Eloxerat aluminium

Material: Eloxerat aluminium

Monteringssätt: Clip

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416161 BALLUFF BTL107H Magnetfältsensor 1 st 24 Trådlös - Sändare räckvidd max.: 500 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416161 BALLUFF BTL107H Magnetfältsensor 1 st 24 Trådlös - Sändare räckvidd max.: 500 m

Beskrivning

Positionsmätarsystem i profilkonstruktion är beröringsfria och absolut mätbara system för exakt registrering av en eller flera positioner. De övertygar i tuffa miljöer, till exempel i pressning, sprutgjutjärnsmaskiner eller portalrotrar, eftersom de består av ett hermetiskt tätt IP67-aluminiumhölje. Positionsgivarens magneter verkar på mätaelementet genom profilens vägg. Form=serie profil, fastsättning=fästklämmor, höljets material=aluminium, positionsgivare, antal max.=2, anslutning=kontaktdon, M16x0.75, 8-polig, analog utgång=analog, spänning 0.10 V analog, våning 10.0 V, mätområde=500 mm, mätfrekvens max.=2000 Hz, linjäritetsavvikelse max.=±50 µm, repeterbarhet=± 10 µm, driftspänning UB=10...30 VDC, omgivningstemperatur=-40...85 °C, skyddsklass= IP67, godkänd/godkänd=CEcULUSEACWEEE
