Aim TTi LD400P Elektronisk belastning 80 V/DC 80 A 400 W
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (21 032,00 kr / stycken)
21 032,00 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer

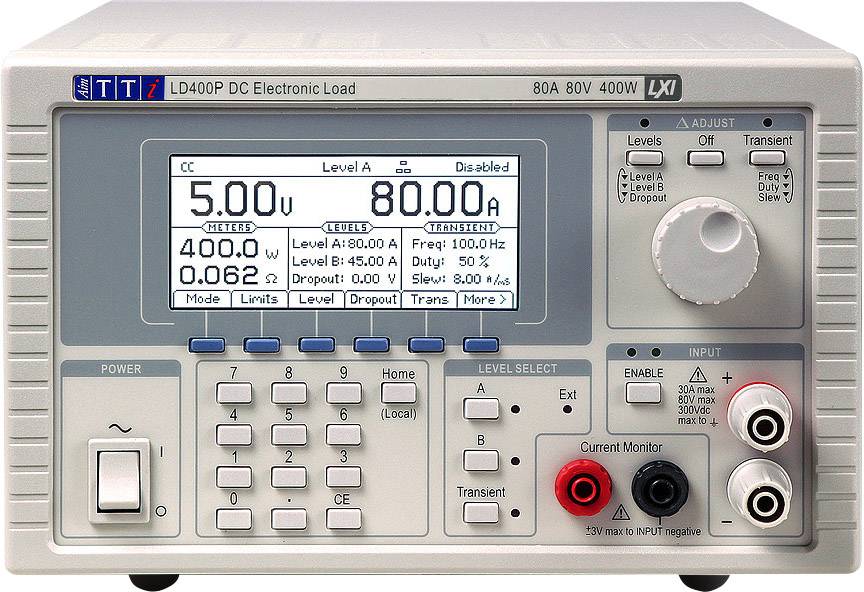

Elektronisk DC-lasten LD400P
- 400 W 80 V/DC 80 AMångsidig lösning för att testa likströmskällorKonstantström-, resistans-, konduktans-, spännings- och effektlägenVidare spännings- och strömområde, 0 till 80V och 0 till 80A400 Watt kontinuerlig effekt600 W toppeffekt (upp till 60 sekunder)Låg driftspänning på <1V vid 40AHög upplösning och noggrannhet för nivåinställningInbyggd testgenerator med variabel tröskelMonitorutgång för vågformsvisningVariabel frånkopplingsspänning för batteritestHögupplöst, bakgrundsbelyst grafisk LCD-display med Softkey-styrningAnalog fjärrkontroll av nivå och TTL-styrning av på / av och tillfällig omkopplingFrämre och bakre ingångsklämmor (främre klämmor max. 30A)Fullbus-styrning via USB, RS232 och LXI förenliga LAN-gränssnitt
Tekniska specifikationer
- Typ
LD400P
- Typ av produkt
Elektronisk belastning
- Lastingångsström (max.)
80 A
- Anslutningsspänning varaktigthet (max.)
400 W
- Mått.
(B x H x D) 212 x 130 x 435 mm
- Lastingångsspänning (max.)
80 V/DC
- Vikt
5.7 kg
(ej certifierad kalibrering)
- Anslutningsspänning varaktigthet (min.)
0 W
- Lastingångsspänning (min.)
0 V/DC
- Lastingångsström (min.)
0 A
- Lastanslutning
Skruvklämmor (fram)

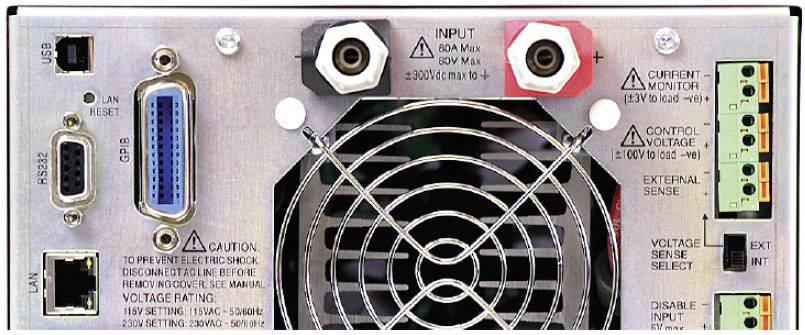

Skruvklämmor (bak)
- Bredd
212 mm
- Höjd
130 mm
- Djup
435 mm
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1418407 Aim TTi LD400P Elektronisk belastning 80 V/DC 80 A 400 W
Information
Information 1418407 Aim TTi LD400P Elektronisk belastning 80 V/DC 80 A 400 W
Deklaration om överensstämmelse
Deklaration om överensstämmelse 1418407 Aim TTi LD400P Elektronisk belastning 80 V/DC 80 A 400 W
Beskrivning
LD400 är en prisvärd elektronisk last för kontroll och karakterisering av en mängd likströmskällor.
Det kan användas för att utvärdera beteende många olika typer av strömkällor såsom batterier och solceller samt elektroniska enheter strömförsörjning.
Den breda spännings-/strömområde, flera lägen och en inbyggd test generator utgör kronan på mångsidighet för test lösningar från design laboratorier till komponenttest.
För olika behov, tillfogar LD400P ett omfattande utbud av digitala busschnittstellen. RS-232, USB, GPIB och LAN (Ethernet) med LXI-stöd är denna modell standard.
OBS! Denna text är maskinöversatt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Det kan användas för att utvärdera beteende många olika typer av strömkällor såsom batterier och solceller samt elektroniska enheter strömförsörjning.
Den breda spännings-/strömområde, flera lägen och en inbyggd test generator utgör kronan på mångsidighet för test lösningar från design laboratorier till komponenttest.
För olika behov, tillfogar LD400P ett omfattande utbud av digitala busschnittstellen. RS-232, USB, GPIB och LAN (Ethernet) med LXI-stöd är denna modell standard.
OBS! Denna text är maskinöversatt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Låg minimal ingångsspänning
- LD400 kan vid spänningar under 500 mV för strömmar upp till 10 ampere. Vid högre strömmar ökar den fasta minsta motstånd (vanligtvis bättre än 25mW) gradvis en minimal driftspänning, men den är under 1 Volt upp till 40 ampere och under 2 Volt upp till 80 ampere.
- Dessa låg driftspänning gör det möjligt för många lågspänningsanvändning att användas, för den andra elektroniska laster olämplig.
- 600 W toppeffekt
- LD400 kan upp till 1 minut med en effekt på max. 600 w användas
- Kortsiktig belastning kan användas för många test-tillämpningar räcker till och expandera användbarheten av LD400 avsevärt. Den kontinuerlig effekt är 400 W.
- Flera driftsätt
- Konstant strömläge
- Den konstanta strömläge används för last kontroll av normala strömförsörjningar och för konstant ström urladdning av batterier. Detta läge möjliggör en snabb mätning av strömkällor (V/I-kurva.)
- Konstant effekt läge
- Den konstant effekt läge simulerar en last, vars strömförbrukning oberoende av på den pålagda spänningen kan ställas. Detta gäller för många olika typer av enheter som switchade nätenheter. Detta läge är särskilt lämplig för test av strömkällor från bärbara enheter, t.ex. litiumjon-batterier.
- Konstantspännings-läge
- Den konstanta spänningsläge används för last kontroll av konstant strömförsörjning. Enheten fungerar som högeffekts shunt-reglage.
- Konstant resistans läge
- Den konstant motstånd läge simulerar en standard motståndsbelastning genom att använda en stromablaufs, proportionellt för. Inställningarna i ohm eller milli-ohm.
- I motsats till fasta motstånd eller rheostaten erbjuder belastningen en exakt styrbara motstånd med hög effektförlust och hög temperaturstabilitet över ett brett frekvensområde.
- Konstant konduktans läge
- Den konstant konduktans läge är inkluderad.
- Förutom inställningarna i ampere per volt ger detta läge en bättre upplösning vid inställning av mycket låg aquivalenten motståndsvärden.
- Helautomatisk test generator med variabel frekvens
- Att växla mellan de två förinställda nivåer kan användas vid varje frekvens mellan 0,01 Hz och 10 kHz. Provet generator kan användas i alla lägen.
- Ändringen rate mellan nivåerna (??Slew Rate) är över ett stort område.
