Name: WIKA 14427615 TR10-B PT100 Motståndstermometer -30 till 300 °C
Brand: WIKA
SKU: 3525810
Availability: BackOrder

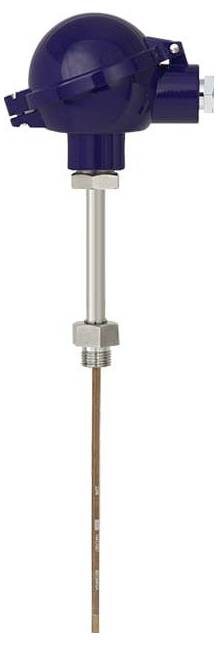

Industriell temperaturgivare med ett mörkt skyddshölje och en lång metallsensor, använd för övervakning av temperaturnivåer i maskiner.

Liknande avbildning

Typ av produkt

Motståndstermometer

Utförande

PT100

Temperaturmätningsområde (min.)

-30 °C

Temperaturmätningsområde (max.)

300 °C

Anslutningstyp

Kabelkoppling M20

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (5 672,00 kr / stycken)

5 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utgångssignal: 4... 20 mA, 2-trådsteknik
Enhet: °C.
Konstruktion: Huvud
Tätning: Koppar
Mätområde början - tecken: Minus
Mätområde början: 30
Mätområde slut - prefix: Plus (inkl. 0)
Mätområde slutet: 300
Temperaturområde för den valda klassen: -30... +300°C.
Anslutningshus: BSZ, aluminium, kulform, fällbart lock
Kabelingång: Standard-kabelingång
Gängdimension kabelingång M20 x 1,5
Sändare: T15, digital sändare, 4...20 mA, programmerbar
Anslutning för halsrör M24 x 1,5
Halslängd [MH/N]: 150 mm
Diameter mätinsats 6 mm
Mantelmaterial mätinsats: CrNi-stål 1.4571
Insatslängd vid ersättning [l5]: 375 mm
Explosionsskydd / elektrisk registrering: ATEX
Tändningstyp: Ex ia
Monteringsläge sändare: Mätinsats
Explosionsskydd: ATEX/IECEx
Tillåten omgivande temperatur sändare: Standard -40...85 °C
Konfiguration: Anpassad till kunden
Konfiguration sensor: Pt100
Ingångskonfiguration: 4-ledare
Felsignalering: Styrning 3,5 mA
Halsrör: D = 12 x 2,5 mm
Gängdimension: M18x1,5
Halsrör material: CrNi-stål 1.4571
Monteringslängd [A] [l1/A/U2]: 200 mm

Typ av produkt: Motståndstermometer

Typ: TR10-B

Utförande: PT100

Utgångar: Analog ström

Utgångssignal (min.): 4 mA

Utgångssignal (max.): 20 mA

Temperaturmätningsområde (min.): -30 °C

Temperaturmätningsområde (max.): 300 °C

Mätområde Temperatur: -30 till 300 °C

Anslutningstyp: Kabelkoppling M20

Kapslingsmaterial: Aluminium

Noggrannhetsklass: A

Längd: 200 mm

Diameter: 6 mm

Mått.: (Ø x L) 6 mm x 200 mm

Ex Zone: 1

Innehåll: 1 st

Dokument & nedladdningar

Datablad

Datablad 3525810 WIKA 14427615 TR10-B PT100 Motståndstermometer -30 till 300 °C

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3525810 WIKA 14427615 TR10-B PT100 Motståndstermometer -30 till 300 °C

Beskrivning

TR10-B motståndstermometer för montering i ett skyddsrör
Tekniska data enligt datablad: TE 60.02
Explosionsskydd / elektrisk registrering: ATEX
Tändningstyp: Ex i.
Zon 1 gas [ II 2G ex ia IIC T1...T6 GB] GB,
1 x Pt100, 4-ledare
Klass A, en 60751
Temperaturområde för den valda klassen: -30... +300°C.
Anslutningshus: BSZ, aluminium, kulform, fällbart lock
Kabelingång: Standard-kabelingång
Gängdimension kabelingång M20 x 1,5
Sändare: T15, digital sändare, 4...20 mA, programmerbar
Anslutning för halsrör M24 x 1,5
Halsrör: D = 12 x 2,5 mm
Gängdimension: M18x1,5
Halsrör material: CrNi-stål 1.4571
Halslängd [MH/N]: 150 mm
Monteringslängd [A] [l1/A/U2]: 200 mm
Diameter mätinsats 6 mm
Mantelmaterial mätinsats: CrNi-stål 1.4571
Tätning: Koppar
Monteringsläge sändare: Mätinsats
Insatslängd vid ersättning [l5]: 375 mm
Digital temperatursändare för motståndstermometer T15
Tekniska data enligt datablad: TE 15.01
Utgångssignal: 4... 20 mA, 2-trådsteknik
Konstruktion: Huvud
Explosionsskydd: ATEX/IECEx
Tändningstyp: Ex ia
Tillåten omgivande temperatur sändare: Standard -40...85 °C
Konfiguration: Anpassad till kunden
Konfiguration sensor: Pt100
Ingångskonfiguration: 4-ledare
Enhet: °C.
Mätområde början - tecken: Minus
Mätområde början: 30
Mätområde slut - prefix: Plus (inkl. 0)
Mätområde slutet: 300
Felsignalering: Styrning 3,5 mA

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
