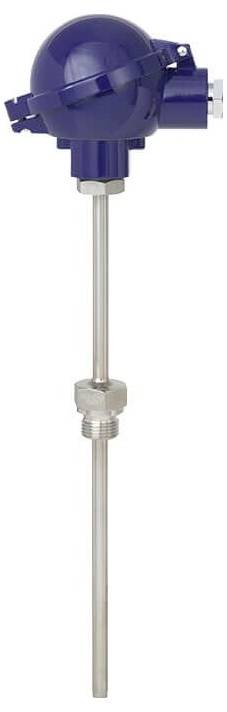

WIKA 14413425 TR10-C Motståndstermometer -30 till 300 °C
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Motståndstermometer
Temperaturmätningsområde (min.)
-30 °C
Temperaturmätningsområde (max.)
300 °C
Anslutningstyp
G 1/2"
Typ
TR10-C
Datablad (PDF)
Antal
Toal (5 992,00 kr / stycken)
5 992,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Utgångssignal: 4... 20 mA, 2-trådsteknik
- Enhet: °C.
- Processanslutning G 1/2 B.
- Skyddsrör: Rak, skruvgänga, form 2G din 43772
- Skyddsrörmaterial: CrNi-stål 1.4571
- Konstruktion: Huvud
- Tätning: Utan
- Mätområde början - prefix: Plus (inkl. 0)
- Mätområde början: 0
- Mätområde slut - prefix: Plus (inkl. 0)
- Mätområde slutet: 150
- Temperaturområde för den valda klassen: -30... +300°C.
- Anslutningshus: BSZ, aluminium, kulform, fällbart lock
- Kabelingång: Standard-kabelingång
- Gängdimension kabelingång M20 x 1,5
- Sändare: T15, digital sändare, 4...20 mA, programmerbar
- Anslutning för halsrör M24 x 1,5
- Skyddsrör: Diameter 9x1 mm
- Monteringslängd [A] [U1]: 250 mm
- Halslängd [MH/N]: 130 mm
- Diameter mätinsats 6 mm
- Mantelmaterial mätinsats: CrNi-stål 1.4571
- Total skyddslängd i händelse av en händelse [L]: 395 mm
- Insatslängd vid ersättning [l5]: 405 mm
- Explosionsskydd / elektrisk registrering: ATEX
- Tändningstyp: Ex ia
- Monteringsläge sändare: Mätinsats
- Explosionsskydd: ATEX/IECEx
- Tillåten omgivande temperatur sändare: Standard -40...85 °C
- Konfiguration: Anpassad till kunden
- Konfiguration sensor: Pt100
- Ingångskonfiguration: 4-ledare
- Felsignalering: Styrning 3,5 mA
- Typ av produkt
Motståndstermometer
- Typ
TR10-C
- Utgångar
Analog ström
- Utgångssignal (min.)
4 mA
- Utgångssignal (max.)
20 mA
- Temperaturmätningsområde (min.)
-30 °C
- Temperaturmätningsområde (max.)
300 °C
- Mätområde Temperatur
-30 till 300 °C
- Anslutningstyp
G 1/2"
- Kapslingsmaterial
Aluminium
- Noggrannhetsklass
A
- Längd
405 mm
- Diameter
6 mm
- Mått.
(Ø x L) 6 mm x 405 mm
- Ex Zone
1
- Innehåll
1 st
- Anslutningstyp
G 1/2 B
Dokument & nedladdningar
Datablad
Datablad 3525129 WIKA 14413425 TR10-C Motståndstermometer -30 till 300 °C
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3525129 WIKA 14413425 TR10-C Motståndstermometer -30 till 300 °C
Beskrivning
TR10-C motståndstermometer med flerdelad inskruvnings-skyddsrör
Tekniska data enligt datablad: TE 60.03
Explosionsskydd / elektrisk registrering: ATEX
Tändningstyp: Ex i.
Zon 1 gas [ II 2G ex ia IIC T1...T6 GB] GB,
1 x Pt100, 4-ledare
Klass A, en 60751
Temperaturområde för den valda klassen: -30... +300°C.
Anslutningshus: BSZ, aluminium, kulform, fällbart lock
Kabelingång: Standard-kabelingång
Gängdimension kabelingång M20 x 1,5
Sändare: T15, digital sändare, 4...20 mA, programmerbar
Anslutning för halsrör M24 x 1,5
Skyddsrör: Rak, skruvgänga, form 2G din 43772
Skyddsrör: Diameter 9x1 mm
Processanslutning G 1/2 B.
Skyddsrörmaterial: CrNi-stål 1.4571
Monteringslängd [A] [U1]: 250 mm
Halslängd [MH/N]: 130 mm
Diameter mätinsats 6 mm
Mantelmaterial mätinsats: CrNi-stål 1.4571
Tätning: Utan
Monteringsläge sändare: Mätinsats
Total skyddslängd i händelse av en händelse [L]: 395 mm
Insatslängd vid ersättning [l5]: 405 mm
Digital temperatursändare för motståndstermometer T15
Tekniska data enligt datablad: TE 15.01
Utgångssignal: 4... 20 mA, 2-trådsteknik
Konstruktion: Huvud
Explosionsskydd: ATEX/IECEx
Tändningstyp: Ex ia
Tillåten omgivande temperatur sändare: Standard -40...85 °C
Konfiguration: Anpassad till kunden
Konfiguration sensor: Pt100
Ingångskonfiguration: 4-ledare
Enhet: °C.
Mätområde början - prefix: Plus (inkl. 0)
Mätområde början: 0
Mätområde slut - prefix: Plus (inkl. 0)
Mätområde slutet: 150
Felsignalering: Styrning 3,5 mA
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tekniska data enligt datablad: TE 60.03
Explosionsskydd / elektrisk registrering: ATEX
Tändningstyp: Ex i.
Zon 1 gas [ II 2G ex ia IIC T1...T6 GB] GB,
1 x Pt100, 4-ledare
Klass A, en 60751
Temperaturområde för den valda klassen: -30... +300°C.
Anslutningshus: BSZ, aluminium, kulform, fällbart lock
Kabelingång: Standard-kabelingång
Gängdimension kabelingång M20 x 1,5
Sändare: T15, digital sändare, 4...20 mA, programmerbar
Anslutning för halsrör M24 x 1,5
Skyddsrör: Rak, skruvgänga, form 2G din 43772
Skyddsrör: Diameter 9x1 mm
Processanslutning G 1/2 B.
Skyddsrörmaterial: CrNi-stål 1.4571
Monteringslängd [A] [U1]: 250 mm
Halslängd [MH/N]: 130 mm
Diameter mätinsats 6 mm
Mantelmaterial mätinsats: CrNi-stål 1.4571
Tätning: Utan
Monteringsläge sändare: Mätinsats
Total skyddslängd i händelse av en händelse [L]: 395 mm
Insatslängd vid ersättning [l5]: 405 mm
Digital temperatursändare för motståndstermometer T15
Tekniska data enligt datablad: TE 15.01
Utgångssignal: 4... 20 mA, 2-trådsteknik
Konstruktion: Huvud
Explosionsskydd: ATEX/IECEx
Tändningstyp: Ex ia
Tillåten omgivande temperatur sändare: Standard -40...85 °C
Konfiguration: Anpassad till kunden
Konfiguration sensor: Pt100
Ingångskonfiguration: 4-ledare
Enhet: °C.
Mätområde början - prefix: Plus (inkl. 0)
Mätområde början: 0
Mätområde slut - prefix: Plus (inkl. 0)
Mätområde slutet: 150
Felsignalering: Styrning 3,5 mA
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
