Name: Weidmüller Optokopplande relä 8951200000 0.1 A Växelspänning (max.): 230 V/AC 10 st
Brand: Weidmüller
SKU: 392005
Availability: BackOrder

Svart elektriskt relämodul från Weidmüller med påskriften 'PUSH IN'. Visar kopplingsschema och tekniska specifikationer.

Förpackningstyp

Package

Typ av produkt

Optokopplande relä

Styrspänning (min.)

110 V/DC

Styrspänning (max.)

110 V/DC

Växelspänning (max.)

230 V/AC

Datablad (PDF)

Leverans mån 7 dec.

Antal (förpackningsstorlek 10 st)

Set

Toal (311,20 kr / stycken)

3 672,00 kr

-15 %

3 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Halvledarreläer

Industriförpackning med 10 styck

Tekniska specifikationer

Lagringstemperatur, max 80 °C.
Lagringstemperatur, min. -40 °C.
Statusindikering: Nej
Startfördröjning ≤ 10 ms
Urkopplingsfördröjning < 12 ms
Spänningsfall vid max. belastning < 1,8 V.
Läckström < 1 mA
Kortslutningssäker: Nej
Färg: svart
Märkspänning: 300 V
Överspänningskategori: III
Kryp- och luftsträcka, styrsida - lastsida: > 3 mm
Stötspänning: 4 kV (1,2/50 µs)
Fukt: 5...95 % relativ fuktighet, Tu = 40 °C, ingen kondensbildning
MTTF: 2.500 år
Till-/frånkopplingsspänning 88 V / 27.5 V DC
Skyddskrets: Varistor, polvändningsskydd
Lastkategori: AC1
Skyddskrets lastsidan: Varistor, RC-element
Bärskena TS 35
Brännbarhetsklass UL 94: V-0
Föroreningsgrad: 2
Spänningshållfasthet styrsida - lastsida: 1,2 kVeff / 1 min.
Avisoleringslängd Mätanslutning 10 mm
Klämområde, mätningsanslutning: 1,5 m²
Klämspann, min.: 0,5 m²
Klämspann, max 2,5 m²
Ledaranslutningsarea AWG, min.: AWG 20
Ledaranslutningsarea AWG, max.: AWG 14
Ledningsanslutningsarea, enkeltrådig, min.: 0,5 m²
Ledningsanslutningsarea, enkeltrådig, max. 1,5 mm²
Ledaranslutningsarea, fintrådig, min.: 0,5 mm²
Ledaranslutningsarea, fintrådig, max. 1,5 mm²
Ledaranslutningsarea, fintrådig, min. (AWG): AWG 20
Ledaranslutningsarea, fintrådig, max. (AWG): AWG 14
Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, min.: 0,5 mm²
Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, max. 1,5 mm²
Ledaranslutningsarea, fintrådig, AEH (din 46228-1), min.: 0,5 mm²
Ledaranslutningsarea, fintrådig, AEH (din 46228-1), max. 1,5 mm²
Bladmått 0,6 x 3,5 mm
Max. brytfrekvens (DC styrspänning) 10 Hz

Förpackningstyp: Package

Typ av produkt: Optokopplande relä

Typ: TOP 110VDC/230VAC 0,1A

Anslutning: Push-In-klämma

Styrspänning (min.): 110 V/DC

Styrspänning (max.): 110 V/DC

Styrspänningsområde: 110 - 110 V/DC

Styrström (max.): 3.6 mA

Kopplingsspänning (min.): 24 V/AC

Växelspänning (max.): 230 V/AC

Belastningsström (max.): 0.1 A

Max. bryteffekt: 360 mW

Utgångsspänning (min.): 24 V/AC

Utgångsspänning (max.): 230 V/AC

Utgångsström max.: 0.1 A

Kontakttyp: 1 NO

Min. temperatur: -20 °C

Max. temperatur: +60 °C

: IP20

Bredd: 6.1 mm

Höjd: 79.4 mm

Djup: 55 mm

Vikt: 19.5 g

Industriförpackning: Ja

Driftström (max.): 0.1 A

Innehåll: 10 st

Märkströmspänning: 110 V/DC

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Styrspänning (max.)

Belastningsström (max.)

Styrspänning (min.)

Växelspänning (max.)

Utgångsspänning (max.)

Weidmüller Optokopplande relä 1188830000-10 0.5 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:314411

Leverans mån 7 dec.

Conrad Electronic

120 V/AC

0.5 A

120 V/AC

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 552,00 kr^*

Weidmüller Optokopplande relä 8950760000-10 0.1 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:391951

Leverans ons 13 jan. 2027

Conrad Electronic

5 V/DC

0.1 A

5 V/DC

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Weidmüller Optokopplande relä 8950770000 0.1 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:391952

Leverans ons 13 jan. 2027

Conrad Electronic

12 V/DC

0.1 A

12 V/DC

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

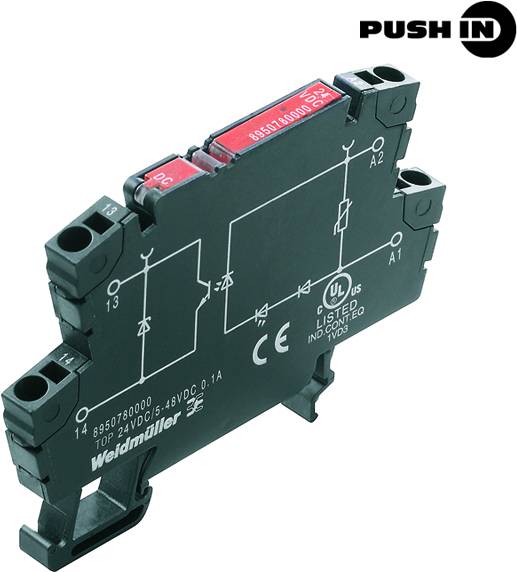

Weidmüller Optokopplande relä 8950780000-10 0.1 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:391954

Leverans fre 20 nov.

Conrad Electronic

24 V/DC

0.1 A

24 V/DC

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Weidmüller Optokopplande relä 8950790000 0.1 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:391957

Leverans ons 13 jan. 2027

Conrad Electronic

60 V/DC

0.1 A

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Weidmüller Optokopplande relä 8950800000 0.1 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:391958

Leverans mån 7 dec.

Conrad Electronic

110 V/DC

0.1 A

110 V/DC

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Weidmüller Optokopplande relä 8950810000 0.1 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:391959

Leverans mån 7 dec.

Conrad Electronic

220 V/DC

0.1 A

220 V/DC

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Weidmüller Optokopplande relä 8950860000-10 0.1 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:391965

Leverans ons 13 jan. 2027

Conrad Electronic

24 V/AC

0.1 A

24 V/AC

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Weidmüller Optokopplande relä 8950870000 0.1 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:391966

Leverans ons 13 jan. 2027

Conrad Electronic

60 V/AC

0.1 A

48 V/AC

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Weidmüller Optokopplande relä 8950880000 0.1 A Växelspänning (max.): 48 V/DC 10 st

Artikelnr.:391967

Leverans ons 13 jan. 2027

Conrad Electronic

120 V/AC

0.1 A

120 V/AC

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 392005 Weidmüller Optokopplande relä 8951200000 0.1 A Växelspänning (max.): 230 V/AC 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 392005 Weidmüller Optokopplande relä 8951200000 0.1 A Växelspänning (max.): 230 V/AC 10 st

Beskrivning

Observera, denna text är maskinöversatt.

Solid-state reläer. TERMOPTO, Märkstyrspänning: 110 V DC ± 20%, nominell spänning: 24 ... 230 V AC, märkström: 100 mA, PUSH IN fjäderanslutning. TERMOPTO Solid-state relä 230 VAC 0,1 A utgångs versioner, med AC eller DC-ingång, i olika utföranden där: med PUSH IN-anslutning i 6,1 mm bredd med olika skyddskretsar i inmatnings (rullning diod, varistor). Jackkorskopplingar medföljer.
