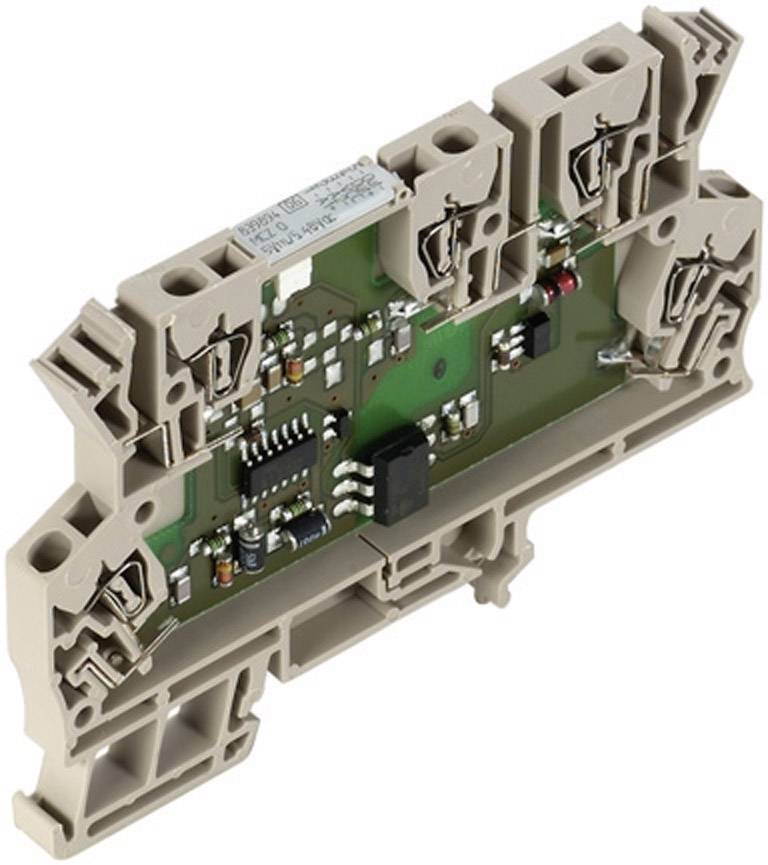

Liknande avbildning
WEIDMÜLLER MCZ O 5VTTL 8398940
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Optokopplande relä
Styrspänning (min.)
5 V/DC
Styrspänning (max.)
5 V/DC
Växelspänning (max.)
48 V/DC
Typ
MCZ O 5VTTL
Datablad (PDF)
18 Styck
Antal
Toal (367,20 kr / stycken)
367,20 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Lagringstemperatur, max 60 °C.
- Lagringstemperatur, min. -40 °C.
- Statusindikering med LED grön
- Inkopplingsfördröjning: < 17 µs
- Urkopplingsfördröjning: < 250 µs
- Spänningsfall vid max. belastning: ≤ 1,8 V.
- Kortslutningssäker: Nej
- Färg: beige
- Märkspänning: 300 V
- Överspänningskategori: III
- Krypavstånd och luftsträcka, styrsida - lastsida: ≥ 5,5 mm
- Stötspänning: 6 kV (1,2/50 µs)
- Fukt: 40 °C / 93 % rel. luftfuktighet, ingen kondensbildning
- MTTF: 2.114 år
- Skyddskrets lastsida: Diod
- Bärskena TS 35
- Brännbarhetsklass UL 94: V-0
- Föroreningsgrad: 2
- Spänningshållfasthet styrsida - lastsida: 1 kVeff / 1 s.
- Avisoleringslängd Mätanslutning 8 mm
- Klämområde, mätningsanslutning: 1,5 m²
- Klämspann, min.: 0,5 m²
- Klämspann, max 1,5 m²
- Ledaranslutningsarea AWG, min.: AWG 26
- Ledaranslutningsarea AWG, max.: AWG 16
- Ledningsanslutningsarea, enkeltrådig, min.: 0,5 m²
- Ledningsanslutningsarea, enkeltrådig, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, min. (AWG): AWG 26
- Ledaranslutningsarea, fintrådig, max. (AWG): AWG 16
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), max. 1,5 mm²
- Bladmått 0,6 x 3,5 mm
- Max. brytfrekvens (DC styrspänning): 2,4 kHz
- Typ av produkt
Optokopplande relä
- Typ
MCZ O 5VTTL
- Anslutning
Fjäder
- Styrspänning (min.)
5 V/DC
- Styrspänning (max.)
5 V/DC
- Styrspänningsområde
5 - 5 V/DC
- Styrström (max.)
1.65 mA
- Kopplingsspänning (min.)
5 V/DC
- Växelspänning (max.)
48 V/DC
- Max. bryteffekt
10 mW
- Kontakttyp
1 NO
- Min. temperatur
-25 °C
- Max. temperatur
+40 °C
IP20
- Bredd
6.1 mm
- Höjd
91 mm
- Djup
63.2 mm
- Vikt
20.2 g
- Driftström (max.)
0.1 A
- Innehåll
1 st
- Typ
MCZ O 5VTTL
- Anslutningstyp
Dragfjäder: 0,5 – 1,5 mm²
- Utgångssignal
5-48 V/DC/100 mA
- Ingångssignal
5 V TTL/10 mA
Dokument & nedladdningar
Datablad
Datablad 506857 WEIDMÜLLER MCZ O 5VTTL 8398940
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 506857 WEIDMÜLLER MCZ O 5VTTL 8398940
Beskrivning
Med en byggbredd på 6 mm räknas MCZ O-optokopplare till en av de smalaste i sitt slag. Den utmärker sig genom följande funktioner: dragfjäderanslutning och inbyggd korskoppling i in- och utgången.
