Name: Weidmüller Halvledar-relä 1126940000 0.1 A Växelspänning (max.): 48 V/DC 10 st
Brand: Weidmüller
SKU: 306903
Availability: BackOrder

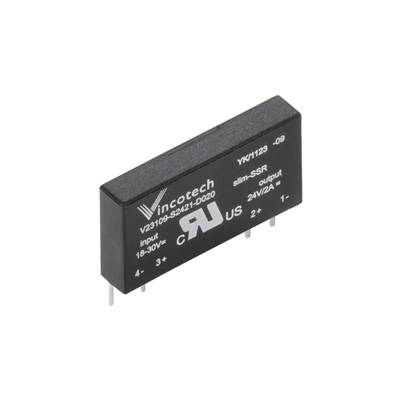

Ett svart elektroniskt relämodul med vita markeringar och diagram, som kan integreras i ett elektriskt system.

Förpackningstyp

Package

Typ av produkt

Halvledar-relä

Styrspänning (min.)

24 V/DC

Styrspänning (max.)

24 V/DC

Växelspänning (max.)

48 V/DC

Datablad (PDF)

Leverans tis 20 okt.

5 Set

Visa alternativ

Antal (förpackningsstorlek 10 st)

Set

Toal (263,20 kr / stycken)

3 112,00 kr

-15 %

2 632,00 kr

exkl. moms

Fri frakt

Endast 5 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Halvledarrelä

Industriförpackning med 10 styck

Tekniska specifikationer

Lagringstemperatur, max 70 °C.
Lagringstemperatur, min. -40 °C.
Statusindikering med LED grön
Inkopplingsfördröjning: < 50 µs
Urkopplingsfördröjning: < 600 µs
Spänningsfall vid max. belastning: ≤ 1 V.
Läckström: < 10 µA
Kortslutningssäker: Nej
Färg: svart
Märkspänning: 300 V
Överspänningskategori: III
Krypavstånd och luftsträcka, styrsida - lastsida: ≥ 5,5 mm
Stötspänning: 6 kV (1,2/50 µs)
Fukt: 5...95 % relativ fuktighet, Tu = 40 °C, ingen kondensbildning
MTTF: 3.765 år
Till-/frånkopplingsspänning 14.5 V / 11.5 V DC
Skyddskrets: Frihjulsdiod, polvändningsskydd
min./max. Brytström: 500 µA
Skyddskrets lastsida: Frihjulsdiod
Bärskena TS 35
Brännbarhetsklass UL 94: V-0
Föroreningsgrad: 2
Spänningshållfasthet styrsida - lastsida: 2,5 kVeff
Avisoleringslängd Mätanslutning 8 mm
Klämområde, mätningsanslutning: 1,5 m²
Klämspann, min.: 0,14 m²
Klämspann, max 2,5 m²
Ledaranslutningsarea AWG, min.: AWG 26
Ledaranslutningsarea AWG, max.: AWG 14
Ledningsanslutningsarea, enkeltrådig, min.: 0,14 m²
Ledningsanslutningsarea, enkeltrådig, max. 2,5 mm²
Ledaranslutningsarea, fintrådig, min.: 0,14 mm²
Ledaranslutningsarea, fintrådig, max. 2,5 mm²
Ledaranslutningsarea, fintrådig, min. (AWG): AWG 26
Ledaranslutningsarea, fintrådig, max. (AWG): AWG 14
Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, min.: 0,25 mm²
Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, max. 2,5 mm²
Ledaranslutningsarea, fintrådig, AEH (din 46228-1), min.: 0,25 mm²
Ledaranslutningsarea, fintrådig, AEH (din 46228-1), max. 2,5 mm²
Bladmått: Stl. PH0
Max. brytfrekvens (DC styrspänning) 300 Hz
Åtdragningsmoment, max. 0,4 Nm
Ledartyp: Styv kopparledare, fintrådig kopparledare
Till-/frånkopplingsström 4.8 mA/3.2 mA DC
Spolspänning ersättningsrelä genom avvikelse från den nominella styrspänningen: Nej
Spolspänning ersättningsrelä 24 V DC

Förpackningstyp: Package

Typ av produkt: Halvledar-relä

Typ: TOS 24VDC 48VDC0,1A

Anslutning: Skruv

Styrspänning (min.): 24 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 24 - 24 V/DC

Styrström (max.): 10 mA

Kopplingsspänning (min.): 0 V/DC

Växelspänning (max.): 48 V/DC

Belastningsström (max.): 0.1 A

Max. bryteffekt: 280 mW

Utgångsspänning (min.): 3 V/DC

Utgångsspänning (max.): 48 V/DC

Utgångsström max.: 0.1 A

Kontakttyp: 1 NO

Min. temperatur: -20 °C

Max. temperatur: +60 °C

: IP20

Bredd: 6.4 mm

Höjd: 89.6 mm

Djup: 87.8 mm

Vikt: 31.4 g

Industriförpackning: Ja

Driftström (max.): 0.1 A

Innehåll: 10 st

Märkströmspänning: 24 V/DC

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 306903 Weidmüller Halvledar-relä 1126940000 0.1 A Växelspänning (max.): 48 V/DC 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 306903 Weidmüller Halvledar-relä 1126940000 0.1 A Växelspänning (max.): 48 V/DC 10 st

Beskrivning

TERMSERIES kompletta optokopplarmoduler 3 till 48 VDC 0,1 A där utgångsvarianterna utgörs av
en optokopplare och en sockel medAC/DC/UC-ingång.
Dessa finns i olika utföranden:
med skruvanslutning,i 6,4 mm bredd
Valfritt med multispänningsingång: 24 till 230 V UCMed olika skyddskretsar
i ingången (frihjulsdiod, RC-element)Utkastare med ljusledarfunktion (statusindikering)
