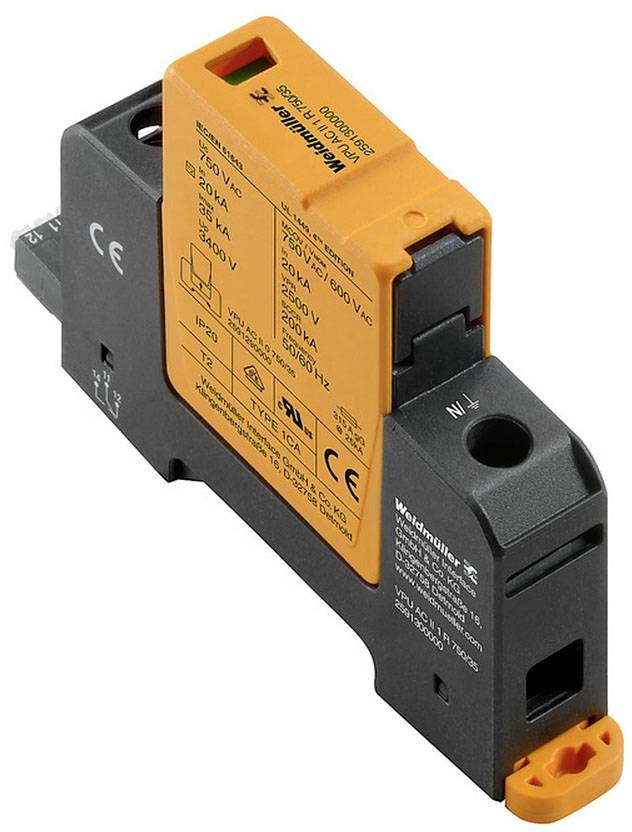

Liknande avbildning
Weidmüller 2591300000 VPU AC II 1 R 750/35 Spänningsavledare 35 kA 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
5 Styck
Antal
Toal (760,00 kr / stycken)
760,00 kr
exkl. moms
Endast 5 Styck kvar på lager
Tekniska specifikationer
- Nettovikt: 166 g
- Fukt: 5...95 % relativ fuktighet
- Lagringstemperatur: -40 °C - +85 °C
- Konstruktion: Installationshölje; 1 TE, Insta IP20
- Antändlighetsklass: V-0
- Poltal 1
- Föroreningsgrad: 2
- Överspänningskategori: III
- Anslutningstyp: PUSH IN
- Optisk funktionsindikator: Grön = ok, röd = avledare är trasig, byt
- Segment: Energifördelning
- Bärskena TS 35
- Maximal kontinuerlig spänning, UC (AC) 750 V.
- Nätform: Enfas
- Frekvensområde: Max. 60 Hz
- Frekvensområde, min. 50 Hz
- Kortslutningsskydd ISCCR: 50 kA
- Skyddsnivå up (typ.) < 3.4 kV
- Läckström 0.3 mA
- Ledaranslutningsteknik: Skruvanslutning
- Avisoleringslängd Mätanslutning 15 mm
- Åtdragningsmoment, min. 2 Nm
- Åtdragningsmoment, max. 4.5 Nm
- Klämområde, mätningsanslutning: 16 m²
- Klämspann, min.: 4 m²
- Klämspann, max 35 m²
- Ledningsanslutningsarea, enkeltrådig, min.: 0.14 m²
- Ledningsanslutningsarea, enkeltrådig, max. 1.5 mm²
- Ledaranslutningsarea, fintrådig, min.: 4 mm²
- Ledaranslutningsarea, fintrådig, max. 35 mm²
- Ledaranslutningsarea, flertrådig, min.: 2.5 m²
- Ledaranslutningsarea, flertrådig, max. 35 mm²
- Maximal kontinuerlig spänning, UC (N-PE) 750 V.
- Avisoleringslängd: 8 mm
- Typ av produkt
Spänningsavledare
- Läckström
35 kA
- Nominell spänning
690 V/AC
- Svarstid
25 ns
- Drifttemperatur
-40 °C till +85 °C
IP20
- Tillverkarnr.
2591300000
- Typ
VPU AC II 1 R 750/35
- Tillverkarfärg
Orange
Svart
- Mått.
(B x H x D) 18 x 95 x 68 mm
- Bredd
18 mm
- Höjd
95 mm
- Djup
68 mm
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2240849 Weidmüller 2591300000 VPU AC II 1 R 750/35 Spänningsavledare 35 kA 1 st
