Uni-T UTG9604T Funktionsgenerator nätdriven 600 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
2 Styck
Antal
Toal (68 792,00 kr / stycken)
68 792,00 kr
exkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Höjdpunkter & detaljer
Funktionsgenerator
- Max Utgångsfrekvens 600 MHz
- Avsökningshastighet 2,5 GSa/s
- - Vertikal upplösning 16 bitar
- - 4 kanaler
- - Valfri vågformslängd: 64 Mpts
- - Display: 10,1 -tums TFT-LCD
Tekniska specifikationer
- Typ av produkt
Funktionsgenerator nätdriven
- Frekvens
600 MHz (max)
- Signal-utgångsformer
Arbiträr
Fyrkant (value.1376410)
Puls
Ramp
Brus (value.1376413)
Sinus
- Visning
Pekskärm
- Frekvensområde ARB
600 MHz
(ej certifierad kalibrering)
- Mått.
(B x H) 220 mm x 350 mm
- Vikt
5 kg
- Antal kanaler
4 kanaler
- Frekvens (max.)
600 MHz
- Egenskaper
inkl. Frekvensräknare
- Bredd
220 mm
- Höjd
350 mm
- Gränssnitt
SPI™
- Spänningsförsörjning
nätdriven
- Typ
UTG9604T
Dokument & nedladdningar
Datablad
Datablad 3403917 Uni-T UTG9604T Funktionsgenerator nätdriven 600 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3403917 Uni-T UTG9604T Funktionsgenerator nätdriven 600 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
Bruks- och säkerhetsanvisning 3403917 Uni-T UTG9604T Funktionsgenerator nätdriven 600 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
Bruks- och säkerhetsanvisning 3403917 Uni-T UTG9604T Funktionsgenerator nätdriven 600 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
Beskrivning

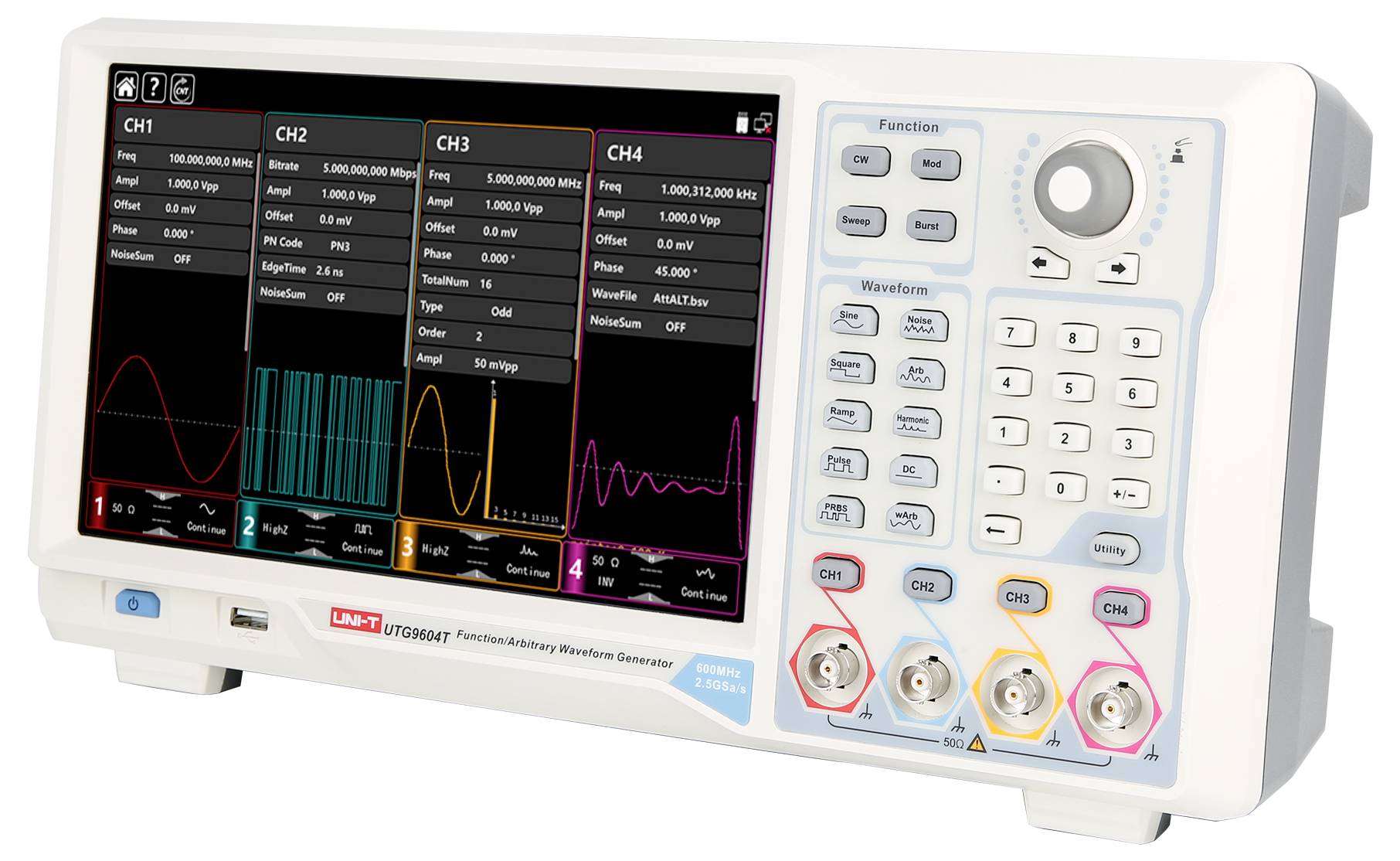

UTG9604T är en 4-kanals vågformsgenerator som erbjuder avancerade funktioner som brugenerering och PRBS. Med en maximal utgångsfrekvens på 600 MHz och en avkänningshastighet på upp till 2,5 GSA/s garanterar den exakt och stabil signalgenerering tack vare Direct Digital Synthesizer (DDS) -teknik. UTG9604T övertygar med hög prestanda, mångsidiga funktioner och en ultrafin upplösning på 1 μHz, ideal för krävande tillämpningar. 10,1-tums högupplöst pekskärm och den ergonomiska designen förbättrar användarkomforten och ökar effektiviteten för en intuitiv och effektiv hantering.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version

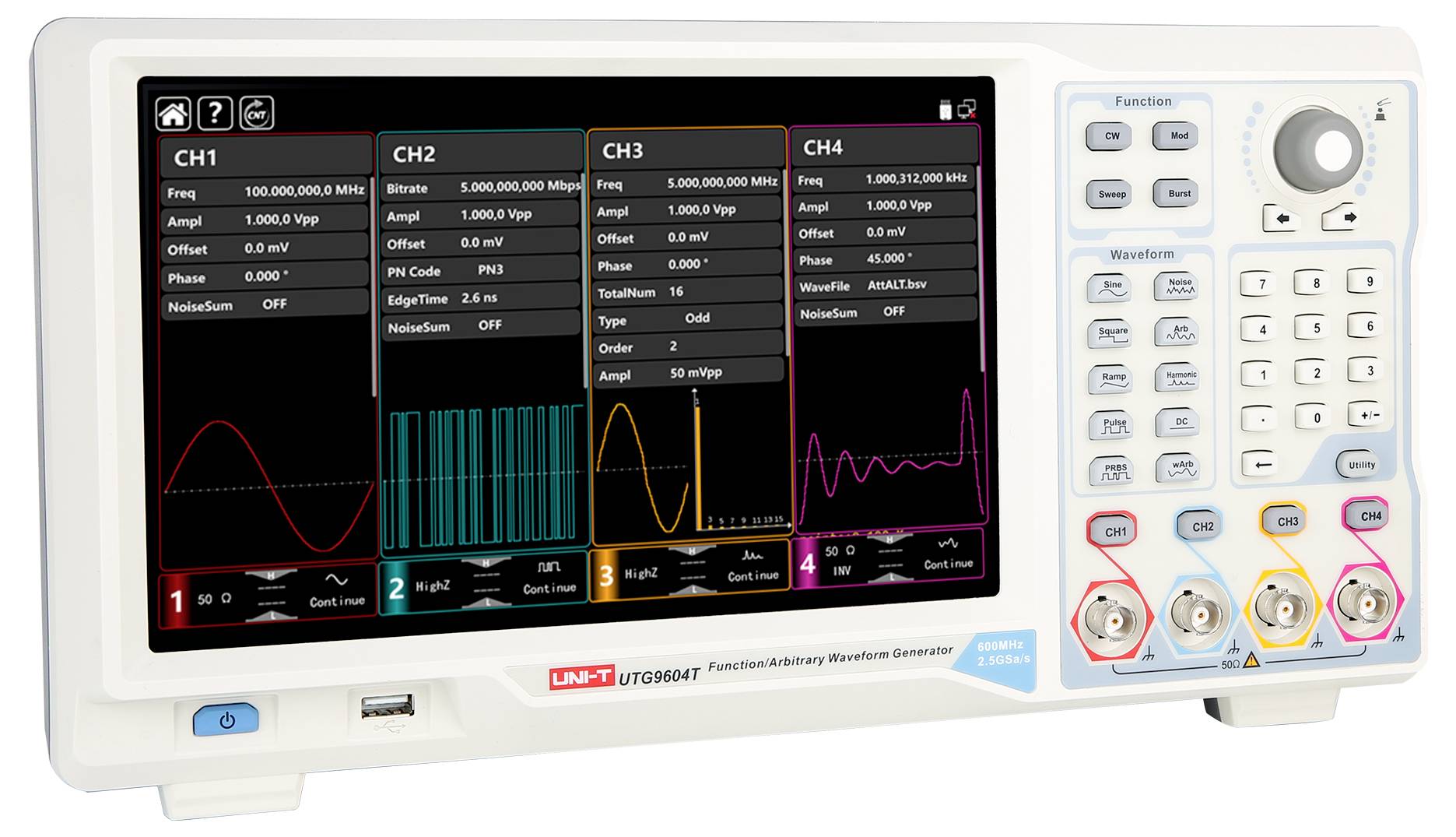

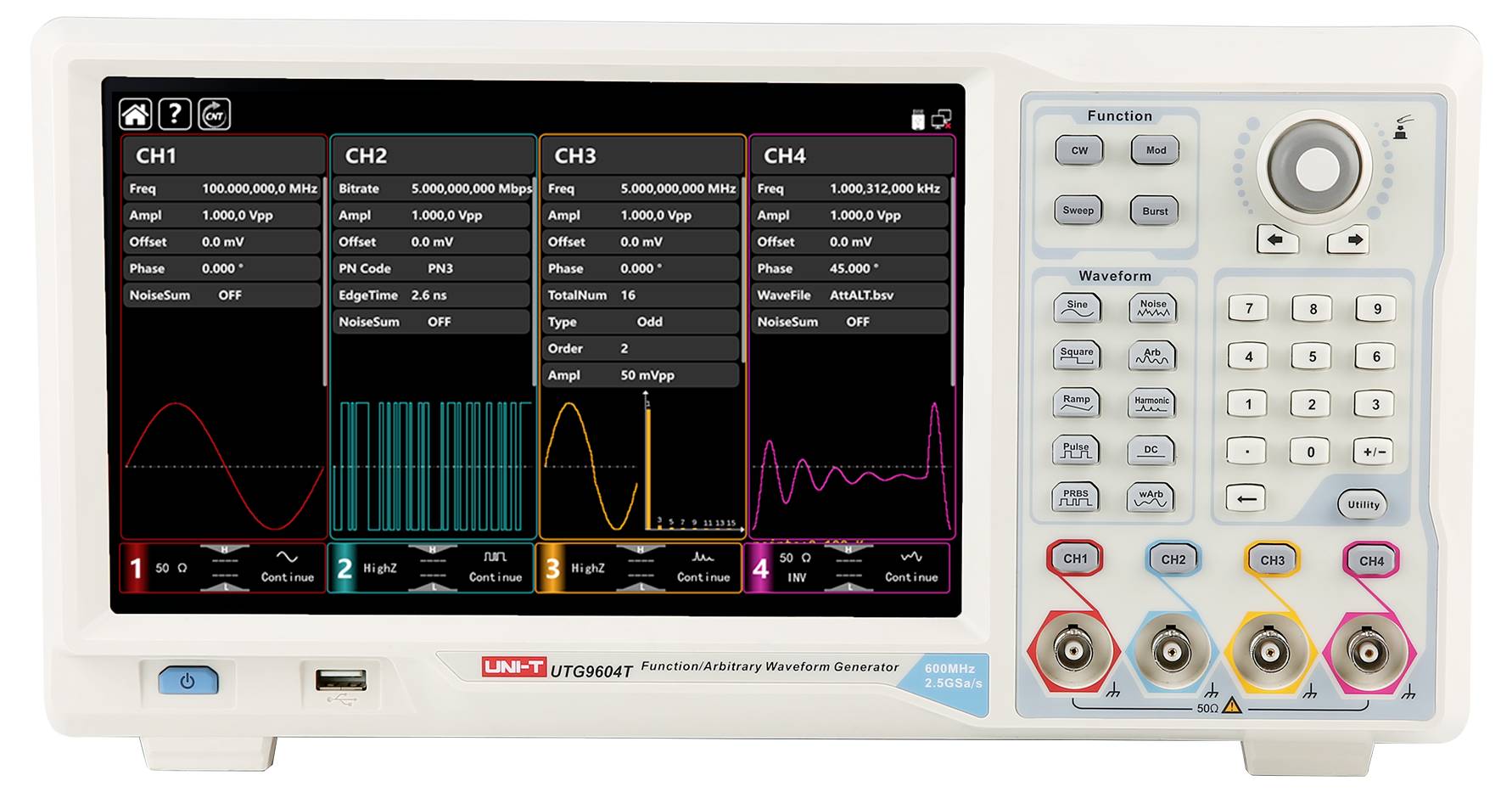

- - 10,1-tums pekskärm: UTG9604T har en kapacitiv 10,1-tums pekskärm med 1280 ×800 upplösning och en ny UI-design som ger en intuitiv hantering och bättre användarupplevelse.
- - 4-kanalsutgång & 4 Sweep-lägen: Standardmässig 4-kanalutgång för samtidig produktion av olika signaler. Förutom linjära och logaritmiska Sweep-lägen erbjuder UTG9604T två nya lägen:
- Step-läge: Exakt, stegvis anpassning
- List-läge: Definierade värden eller punkter för exakt styrning av signalgenerering
- - 8-siffrig frekvensräknare: Mäter frekvenser på 100 MHz till 800 MHz med hög precision och analyserar parametrar som frekvens, period, arbetscykel samt positiva och negativa pulsbredder.
- - Mångsidiga modulationslägen & arbiträrvågformer: Stöder AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM och mycket mer för undervisnings- och kommunikationssystemkontroller. Innehåller över 200 fördefinierade arbiträrformer för användning i teknik, biomedicin, standarder och matematik.
- - Protokollutgång: Stöder SPI, I2C och UART, ideal för mångsidiga digitala gränssnittstester.
- PRBS- och SNR-funktion:
- - PRBS-generator för kontroll av bitfelfrekvensen i höghastighets-dataöverföring
- SNR-funktion för överlagring av Gaussianskt brus för bedömning av störningar från apparater

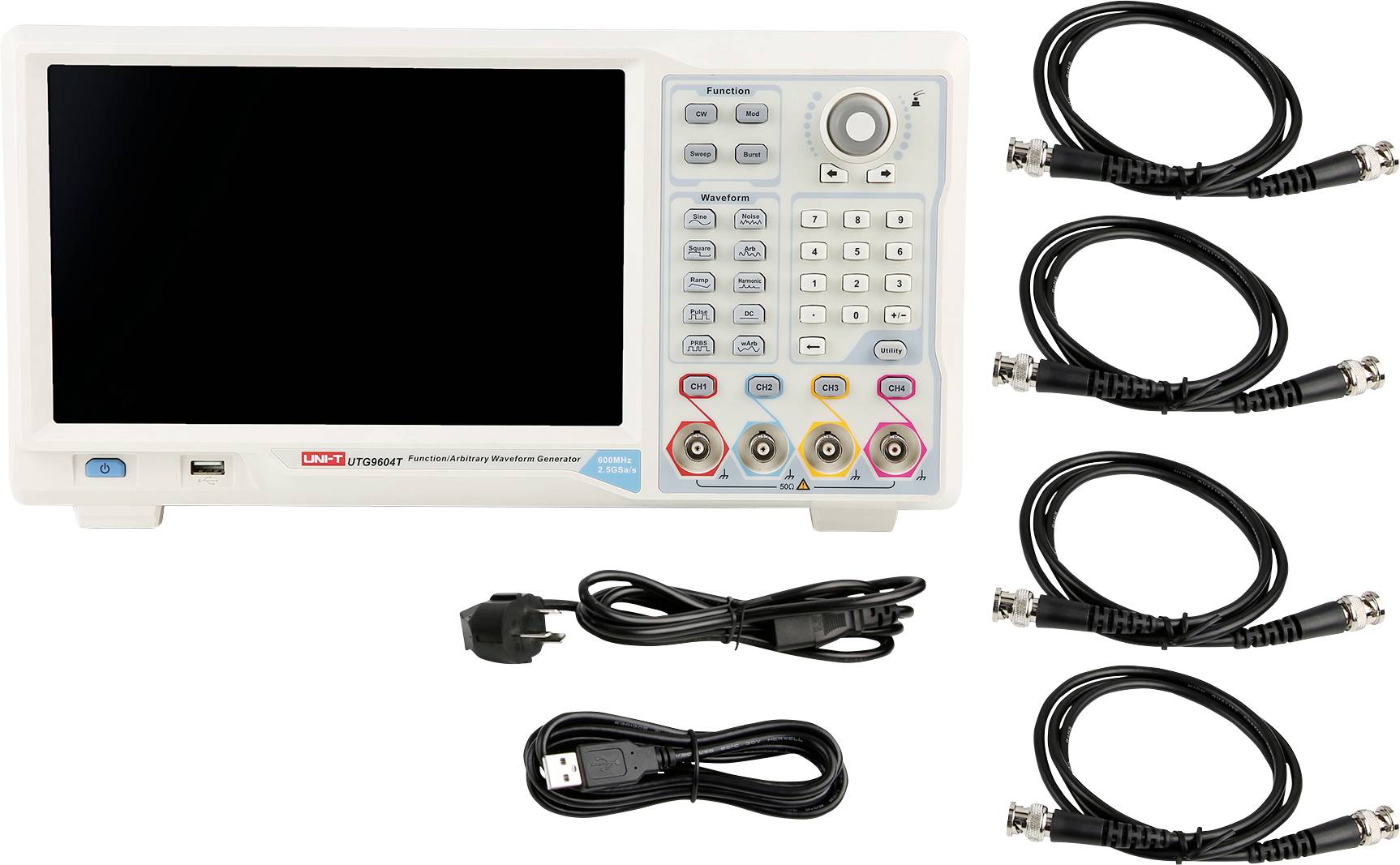

Ingår i leveransen
- - UTG9604T (4CH, 600MHz)
- - Nätkabel × 1
- - USB-datakabel × 1
- BNC-BNC-kabel × 4
- - Flerspråkiga säkerhetsinstruktioner
- - Kortfattad bruksanvisning
- - Kalibreringscertifikat
Tips
Ytterligare modeller
- UTG9354T: Vågformsgenerator, 350 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars/14-bitars vertikal upplösning, 4 kanaler, 64 Mpts arbiträrvågslängd, 10,1-tums TFT-LCD-pekskärm.
- UTG9504T: Vågformsgenerator, 500 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars/14-bitars vertikal upplösning, 4 kanaler, 64 Mpts arbiträrvågslängd, 10,1-tums TFT-LCD-pekskärm.
