Name: Uni-T UTG4104X Funktionsgenerator nätdriven 1 µHz - 100 MHz 4 kanaler Sinus, Fyrkant (value.1376410), Ramp, Triangel (va
Brand: Uni-T
SKU: 3837317
Availability: BackOrder

Frontpanel på en UNI-T godtycklig vågformsgenerator med skärm som visar CH1-pulsutgångsinställningar och kanalstyrningar.

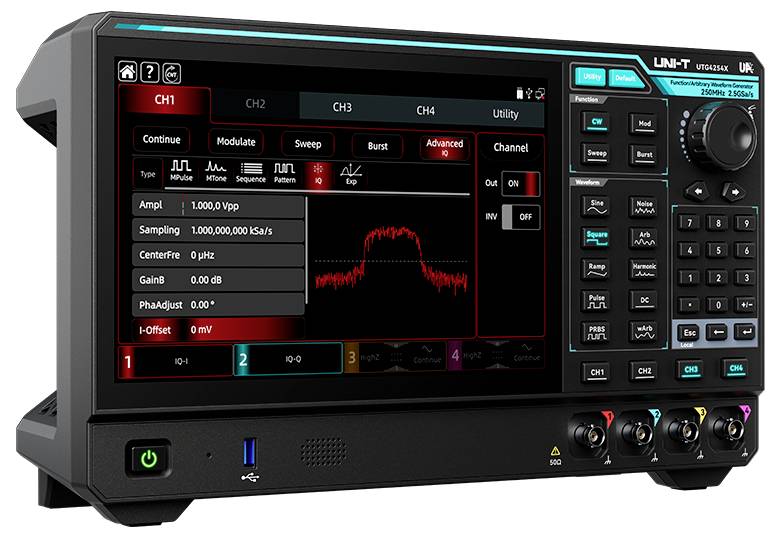

Digital oscilloskop som visar kanalinställningar för kanal 1 och en röd pulsformad signal på displayen, med kontrollknappar och ingångsportar på höger sida.

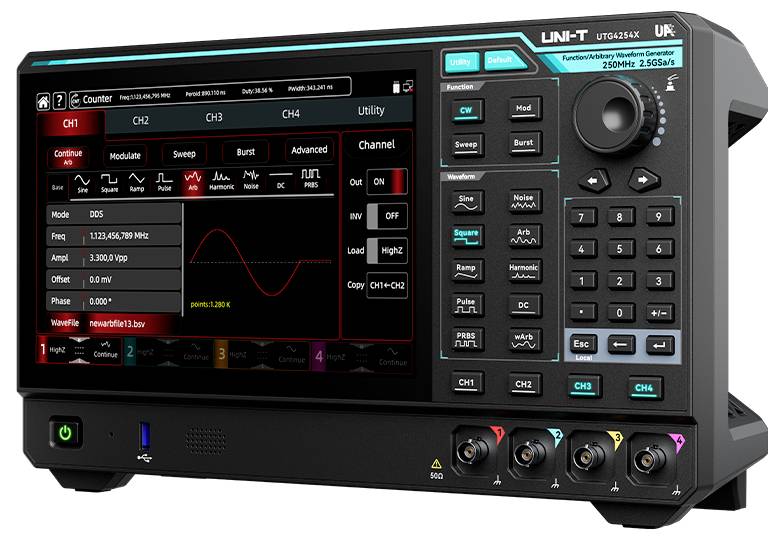

En UNI-T signalgenerator, visad framifrån med en pekskärm som visar en röd vågform och kontrollknappar/rattar för justering av utdatakanaler.

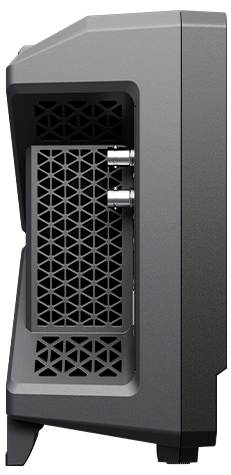

Närbild på sidan av en grå elektronisk enhet med ett svart ventilerat galler och två exponerade silverkillar.

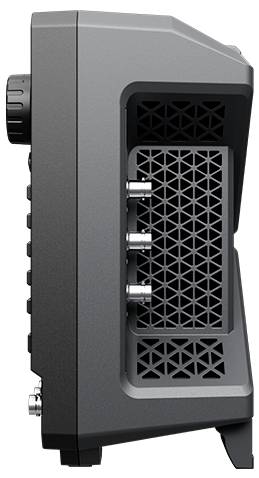

Sidovy av en kompakt grå elektronisk enhet med ventilerad galler, justeringsknapp och kabelkontakter på sidan.

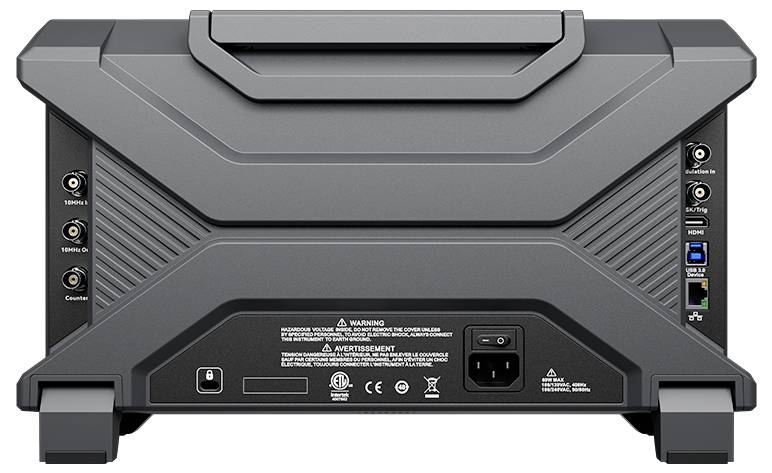

Bakvy av en robust skärmövervakning med helt paneldesign, visar strömingång, kontrolknappar, USB- och videoportar, samt en stativbas.

1/6

Datablad (PDF)

Leverans tis 20 okt.

2 Styck

Antal

Styck

Toal (22 792,00 kr / stycken)

22 792,00 kr

exkl. moms

Fri frakt

Endast 2 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

Max. Utgångsfrekvens 100 MHz
Avsökningshastighet 2,5 GSa/s
Vertikal upplösning 16 bitar
4 kanaler
Valfri vågformslängd: 128 Mpts
Display: 10,1-tums TFT-LCD-pekskärm

Tekniska specifikationer

10,1-tums kapacitiv pekskärm
4 oberoende kanaler med full effekt
Signal-överlagring (SNR)
Digital protokollutgång (SPI, I2C, UART)
Avancerade funktioner (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, Expression)
Produktmått, djup: 106 mm
Utgångsimpedans: 50 Ω (standard)
Minnesdjup: 8 punkter upp till 128 Mpts/CH (kan utökas till 256 Mpts/CH via PC-programvara)

Utgångssignalform: Sinus, fyrkant, ramper/triangel, impuls, harmonisk, brus, PRBS, DC, arbiträr

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 100 MHz

Signal-utgångsformer: Sinus
Fyrkant (value.1376410)
Ramp
Triangel (value.1376409)
Brus (value.1376413)
Arbiträr

Frekvensområde sinus: 1 µHz – 100 MHz

Distorsionsfaktor sinus: 0,07 %

Frekvensområde fyrkant: 1 µHz – 50 MHz

Stigtid fyrkantig: 2 ns

Visning: LCD

Frekvensområde trekant: 1 µHz – 20 MHz (Rampenwelle) Hz

Frekvensområde ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: (ej certifierad kalibrering)

Wobbelfunktion: Ja (Sweep: Linjär, logaritmisk, lista, steg)

Intern modulation: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Extern modulering: AM, FM, PM, DSB-AM, ASK FSK, PSK, OSK, PWM, SUM

VCF: Ja

Trigger (synkron): Intern, extern (stigande/fallande flank), manuell

Gate (asynkron): Ja (Gated Burst Mode)

Extern frekvensmätning: Ja (integrerad frekvensräknare: 100 MHz - 800 MHz, 8 siffror/s)

Mått.: (B x H) 361 mm x 209 mm

Vikt: 4.5 kg

Antal kanaler: 4 kanaler

Frekvens (max.): 100 MHz

Frekvens min.: 1 µHz

Egenskaper: inkl. Frekvensräknare

Kalibreringsservice: Fabrikskalibrering utan certifikat

Mätningskategori: CAT II

Bredd: 361 mm

Höjd: 209 mm

Gränssnitt: USB-enhet
USB-Host
LAN
HDMI

Spänningsförsörjning: 230 V/AC

Typ: UTG4104X

Dokument & nedladdningar

Datablad

Datablad 3837317 Uni-T UTG4104X Funktionsgenerator nätdriven 1 µHz - 100 MHz 4 kanaler Sinus, Fyrkant (value.1376410), Ramp, Triangel (va

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3837317 Uni-T UTG4104X Funktionsgenerator nätdriven 1 µHz - 100 MHz 4 kanaler Sinus, Fyrkant (value.1376410), Ramp, Triangel (va

Beskrivning

UTG4104X ger 100 MHz utgångsfrekvens på fyra motsvarande kanaler vid 2,5 GSA/s avsökningshastighet och 16 bitars vertikal upplösning. DDS-tekniken ger exakta, stabila signalformer med snabb fyrkantsvågsignaler. Stöd för omfattande analoga och digitala moduleringssätt, PRBS, Sweep- och burst-drift samt utökade signalformer Multi-Pulse, Sequence, Multi-Tone, IQ och mönster. Med 128 Mpts arbiträrminne, inbyggd signalformseditor, frekvensräknare och 10,1-tums TFT-LCD-pekskärm är enheten mångsidigt användbar inom utveckling, utbildning och allmän elektronikkontroll.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Distorsionsfri signalåtergivning: Störningsfritt dynamikområde från -80 dBc och lågt jitter för rena, stabila signaler
Snabba flanktider: Flanktid upp till 2 ns, minimal impulsbredd ≥3 ns, fininställning i 100-ps-steg, tid per impuls kan ställas in
Fyra separata kanaler: Samtidig utmatning på alla kanaler för parallell- och multiinstrumenttester
Kanalkoppling & signaladdition: Frekvens, amplitud och fas kan anslutas fritt, utgångar kan kombineras (t.ex. CH1 = CH1 + CH2 + CH3 + CH4)
4-kanals-synkronisering: Ändring på en kanal överför sig automatiskt till de övriga tre
One-Click SNR: Överfall av Gauss-brus för direkt bedömning av störningståligheten
15 MODULERINGSSÄTT AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitalt protokollutgång: SPI, I² C och UART
Mycket exakt frekvensräknare: Maskinvaru-frekvensräknare med mätområde på 100 MHz till 800 MHz
ArbiträrsignaleEditor: Över 200 integrerade signalformer, bearbetning på enheten eller på datorn via rit- och matematiska funktioner
Avancerade signalformer som standard: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ och Exp

Ingår i leveransen

UTG4104X x1
Nätkabel x1
USB-datakabel x1
BNC-BNC-kabel x4

Tips

Ytterligare modeller

UTG4254X: 4 kanaler, 250 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars vertikal upplösning, 128 Mpts arbiträra vågformslängd, 10,1-tums TFT-LCD pekskärm

UTG4164X: 4 kanaler, 160 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars vertikal upplösning, 128 Mpts arbiträra vågformslängd, 10,1-tums TFT-LCD pekskärm
