Name: Uni-T MSO3034X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-Signal (MSO) 1 st
Brand: Uni-T
SKU: 3399968
Availability: BackOrder

Ett blandsignaloscilloskop visar en vågform på skärmen. Det finns många reglage för olika mätfunktioner.

Baksidan av en elektronisk enhet med olika anslutningar och ventilationsgaller. Innehåller USB-portar, Ethernet och strömuttag.

Digitalt oscilloskop visar färgade signalvågor på en svart skärm, omgivet av knappar och anslutningar för analys av elektriska signaler.

Ett oscilloskop visar sinusformade vågor med olika amplituder på en färgskärm. Manöverreglage finns till höger.

Ett oscilloskop med en färgskärm visar vågformade signaler. Det har flera knappar, anslutningar och en detaljrik display.

1/5

Datablad (PDF)

Leverans tis 20 okt.

3 Styck

Antal

Styck

Toal (27 432,00 kr / stycken)

27 432,00 kr

exkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

UNI-T MSO3034X digitalt oscilloskop 350 MHz 4+16kanal MSO ready 5GSA/s 500 Mpts2.000.000 wfms/s 10,1 tums kapacitiv pekskärm digital lagring (DSO)

• Bandbredd: 350 MHz
- Analoga kanaler: 4
Avsökningshastighet i realtid 5 GSA/s
- Max. minneskapacitet: 500 Mpts
Waveform-registreringshastighet: 2.000.000 wfms/s (sekvensmodus)
- Digitala kanaler 16
- Display: 10,1 -tums kapacitiv pekskärm med rörelsestyrning
- Anslutning: Inbyggd webbserver för fjärrstyrning

Tekniska specifikationer

Typ av produkt: Digitalt oscilloskop

Bandbredd: 350 MHz

Samplingsfrekvens / kanal: 5 GSa/s

Bildskärmsformat: 10 tum

Oscilloskop - specifikationer: Mixed-Signal (MSO)

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Antal digitala ingångar max.: 16

Minnesdjup / kanal: 500 Mpts

Typ: MSO3034X

Dokument & nedladdningar

Datablad

Datablad 3399968 Uni-T MSO3034X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-Signal (MSO) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3399968 Uni-T MSO3034X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-Signal (MSO) 1 st

Beskrivning

UNI-T MSO3034X mixed-signal-oscilloskop ger en maximal avsökningshastighet på 5 GSA/s och ett minnesdjup på upp till 500 Mpts. Tack vare den exklusiva Ultra fosfor 3.0-tekniken når den en Waveform-detekteringshastighet på 2.000.000 wfms/s och stöder 12 utökade trigger- och seriella bussdekorationsprotokoll. Utrustad med en 10,1-tums kapacitiv pekskärm med rörelsestyrning och en inbyggd webbserver för fjärrstyrning, är detta oscilloskop perfekt ideal för användning i Embedded-system, bilelektronik och flyg- och rymdindustrin.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

9-i-1-integration: Kombinerar oscilloskop, logikanalysator, vågformgenerator, spektrumanalysator och mer för maximal mångsidighet.
- Ultra fosfor 3.0: 8-kanals parallellanalys, upp till 20 GB/s bearbetning och 2.000.000 wfms/s registreringsrate för exakt anomalidentifiering.
- 54 mätfunktioner: Spännings-, frekvens- och fasmätningar med utökade statistikfunktioner och trendgrafik för djupverkande analyser.
- Power Analysis 6+: Omfattande nätkvalitets- och effektanalys med PSRR, övertons- och inkopplingsströmmätning samt 12 tester i 2024.
Spektrumanalysator: Stöder 4M-punkter FFT, samtidig 4-kanals-FFT, vattenfallsdiagram och markörmätning för snabba och exakta frekvensanalyser.

Ingår i leveransen

- MSO3034X (350 MHz, 5 GSA/s, 4 kanaler) x 1
- Nätkabel x 1
USB-kabel x 1
- Passiva mäthuvuden (350 MHz) x4
- BNC-BNC-genomgångsledning × 1
- BNC-krokodilklämmor-kabel (röd & svart) × 1
- Passiva mäthuvuden x 4
- Kalibreringscertifikat x 1
- Flerspråkiga säkerhetsinstruktioner x 1
Kort bruksanvisning x 1

Tips

Ytterligare modeller

MSO3054X: 500 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, upp till 500 Mpts minnesdjup, vågformningshastighet på 2.000.000 wfms/s, 16 digitala kanaler och 50 MHz dual Dual-kanalsgenerator.

Programvarualternativ

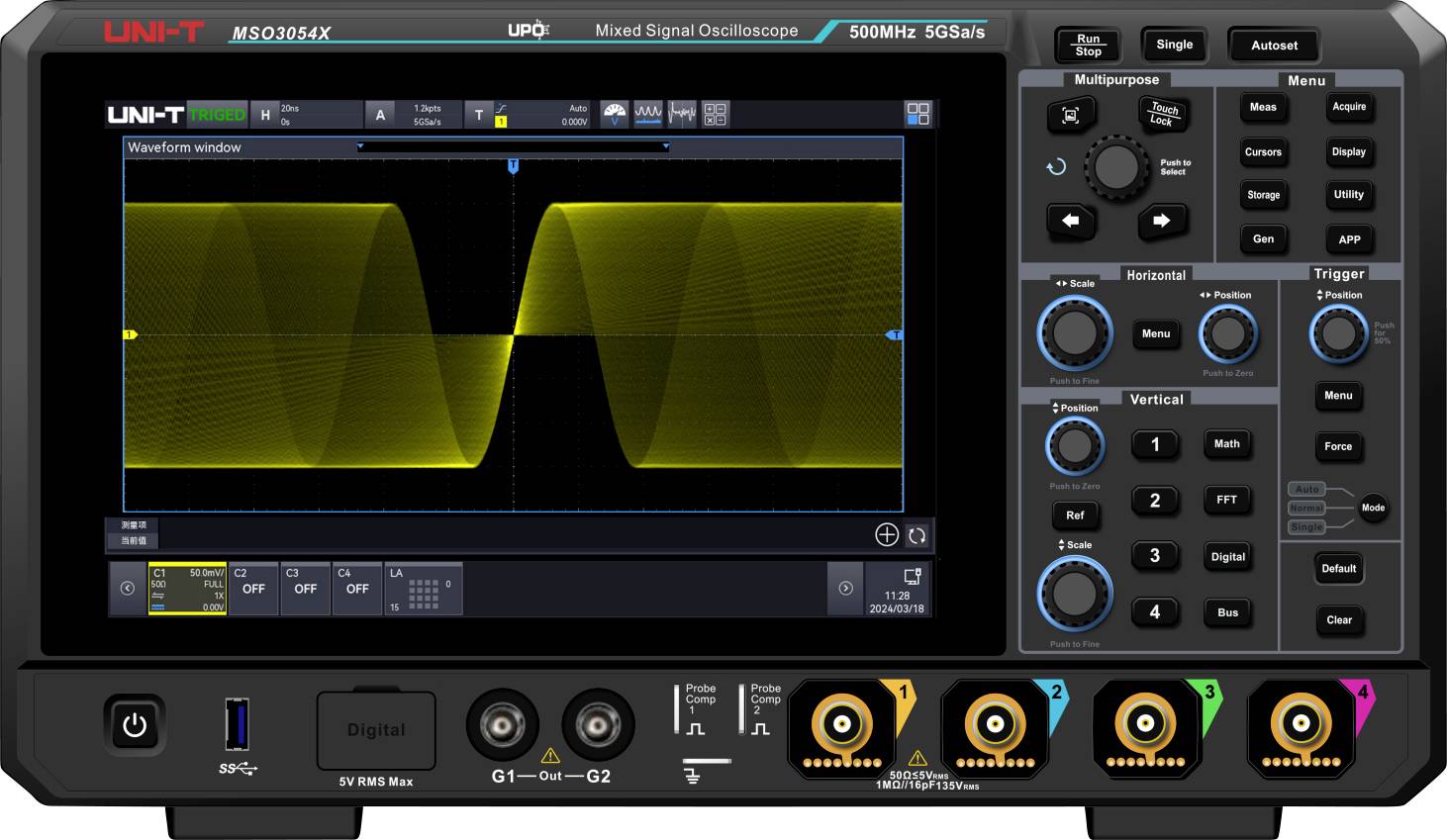

- MSO3000X-BW3M5T5M: 350 MHz-uppgradering till 500 MHz bandbredd.

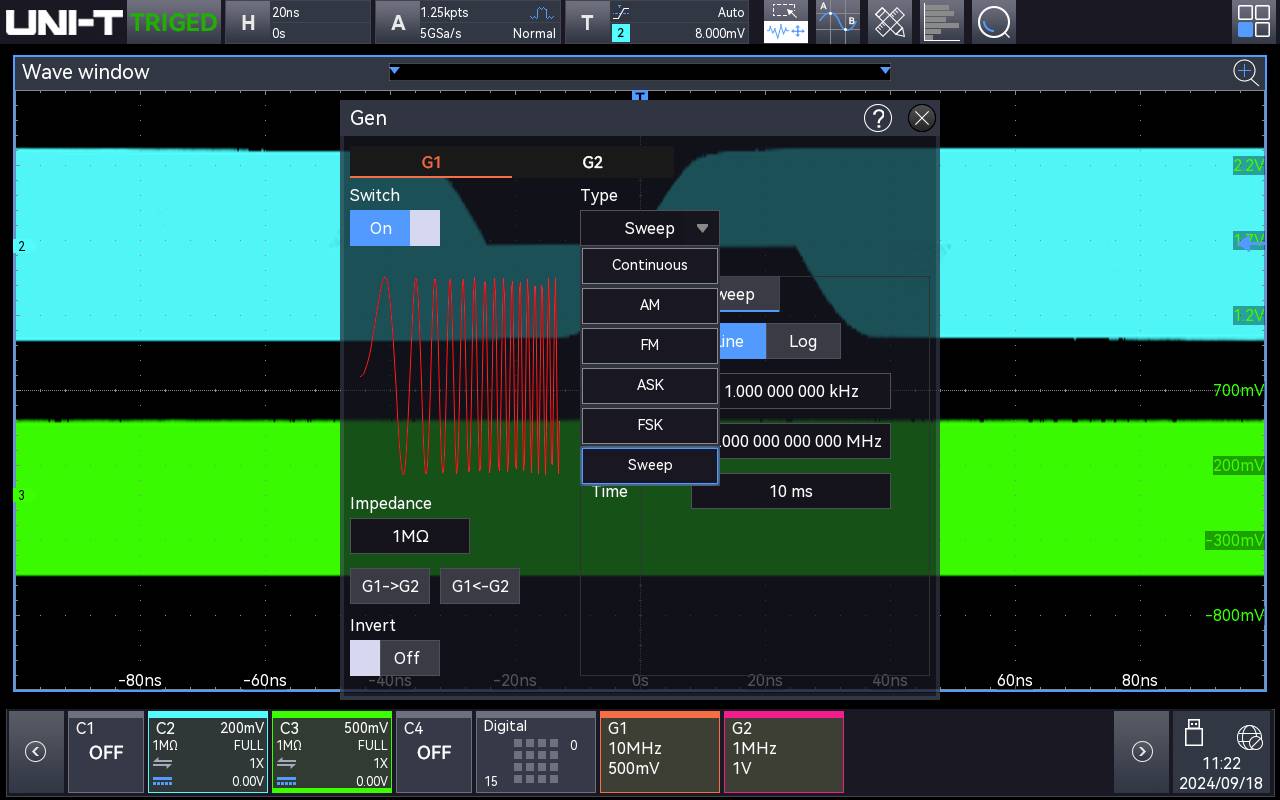

- MSO3000X-AWG:dubbel 50 MHz arbiträrsignalgenerator-software-alternativ (inklusive Bode-diagram).

- MSO3000X-PWR: Programvarualternativ effektanalys

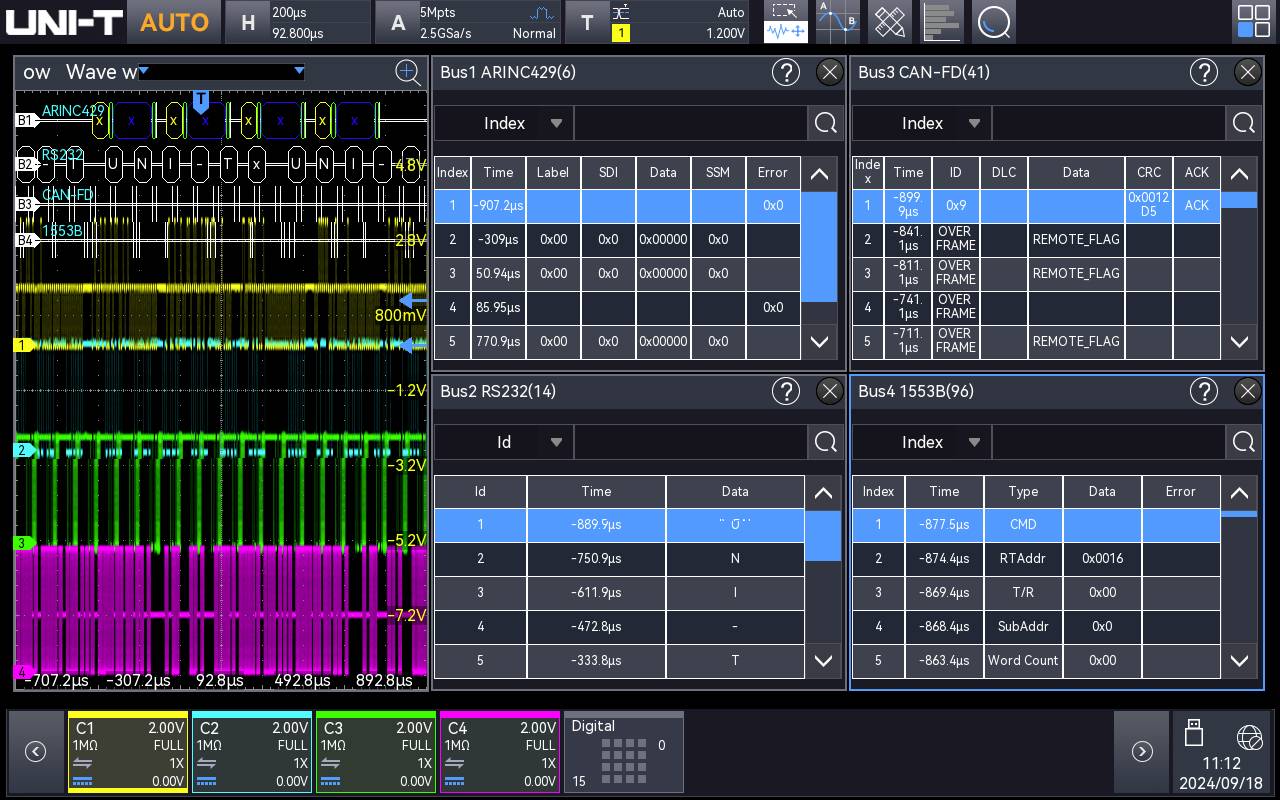

- MSO3000X-BND: Alla seriebus-trigger- och avkodningsprogram (inklusive BIL, ljud, MIL-STD, ARINC, manchester).

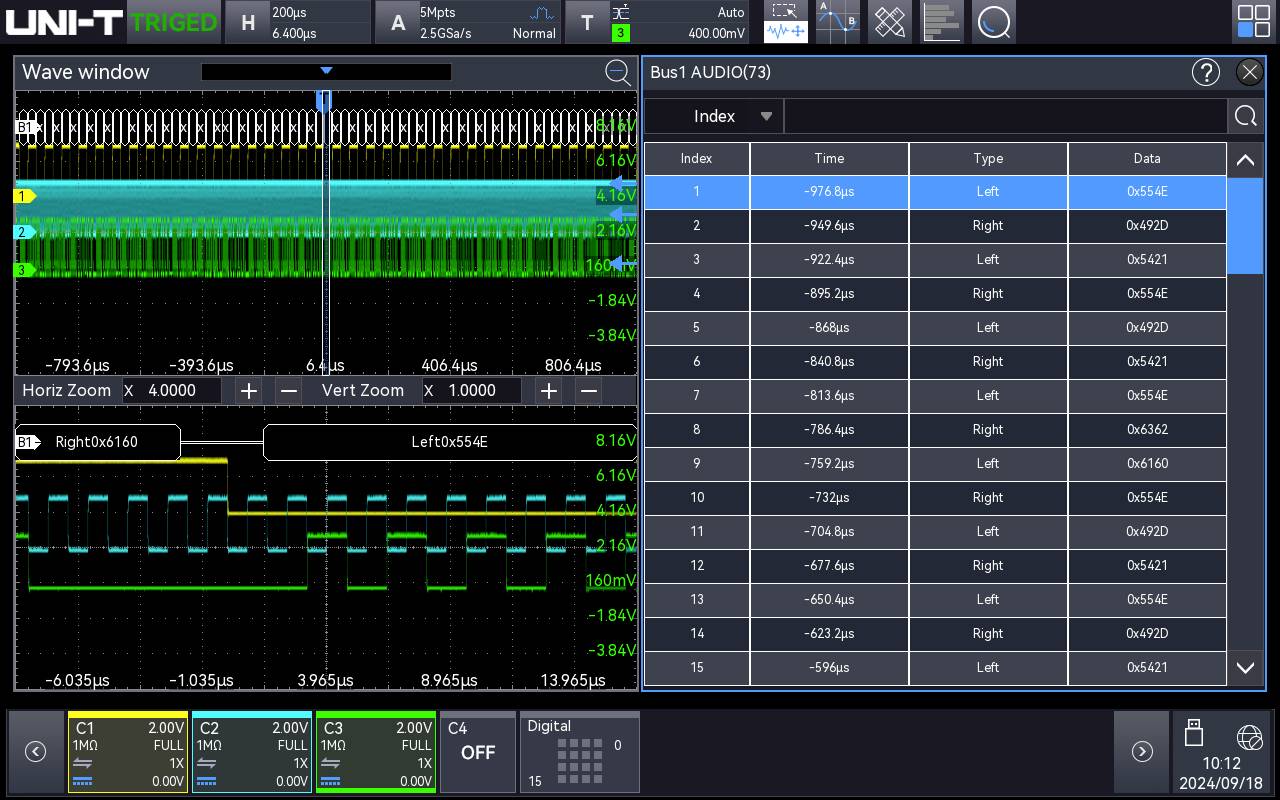

- MSO3000X-ljud: Audio-seriebus-trigger- och analysprogramalternativ (I2S, LJ, RJ, TDM).

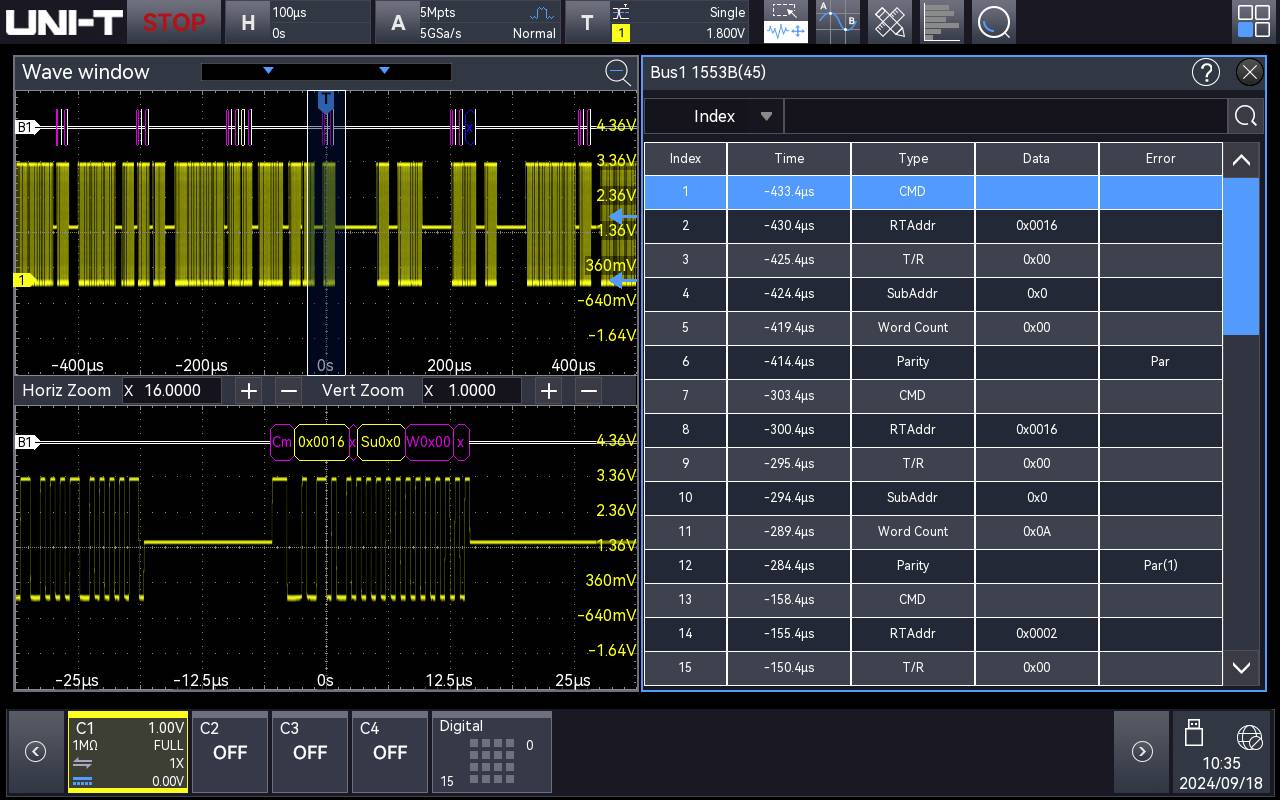

- MSO3000X-MIL1553: Luft- och rymdfartseriebus-trigger- och analysprogramvara (MIL-STD-1553).

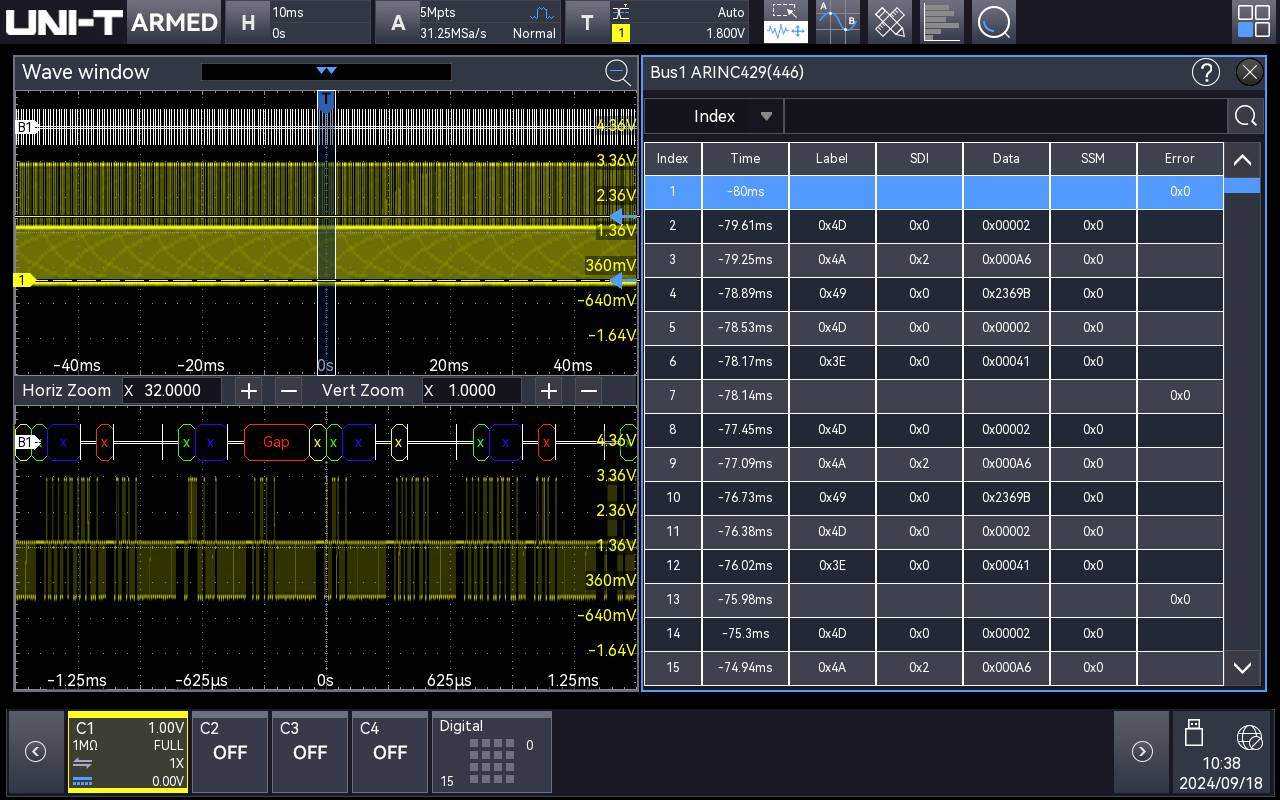

- MSO3000X-ARINC429: Flyg- och rymdfartseriebus-trigger- och analysprogramvarualternativ (ARINC 429).

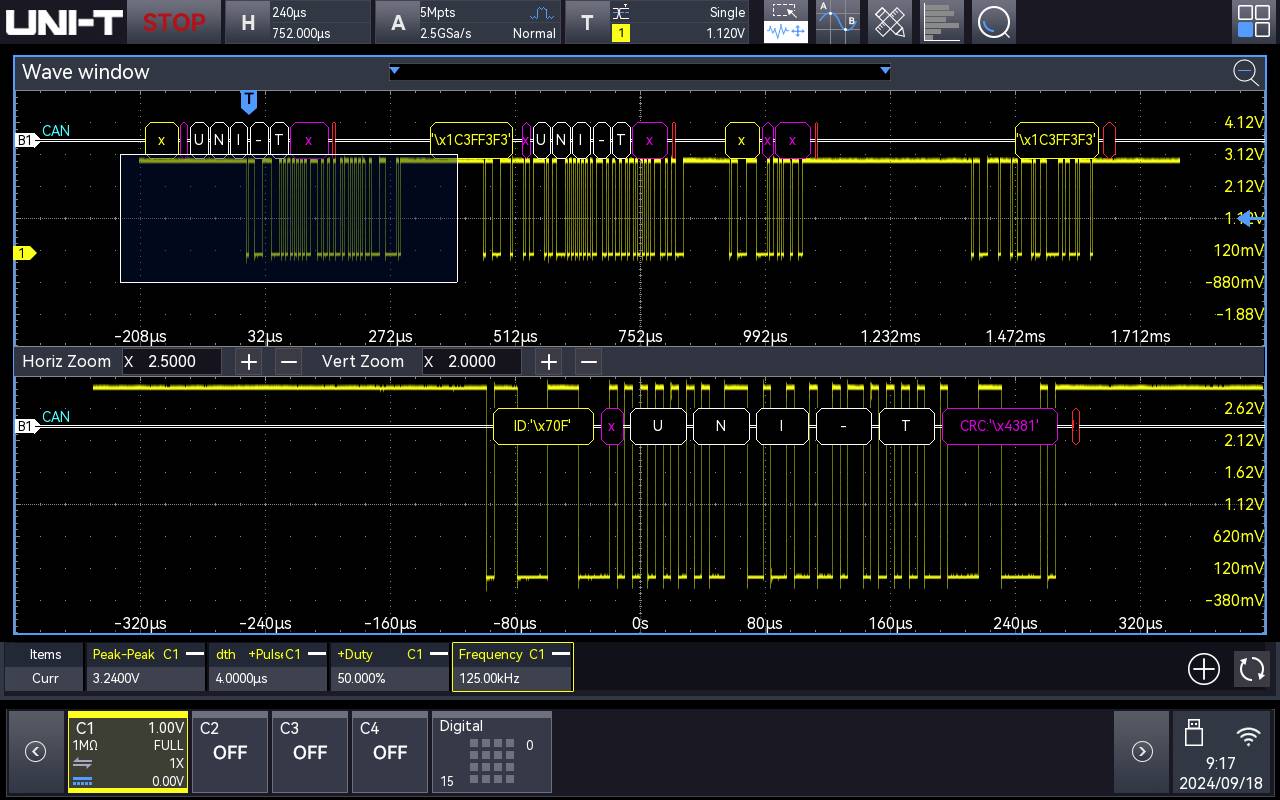

- MSO3000X-Auto: Automotive-seriebus-trigger- och avkodnings-software-alternativ (CAN, CAN-FD, LIN, FlexRay, SENT).

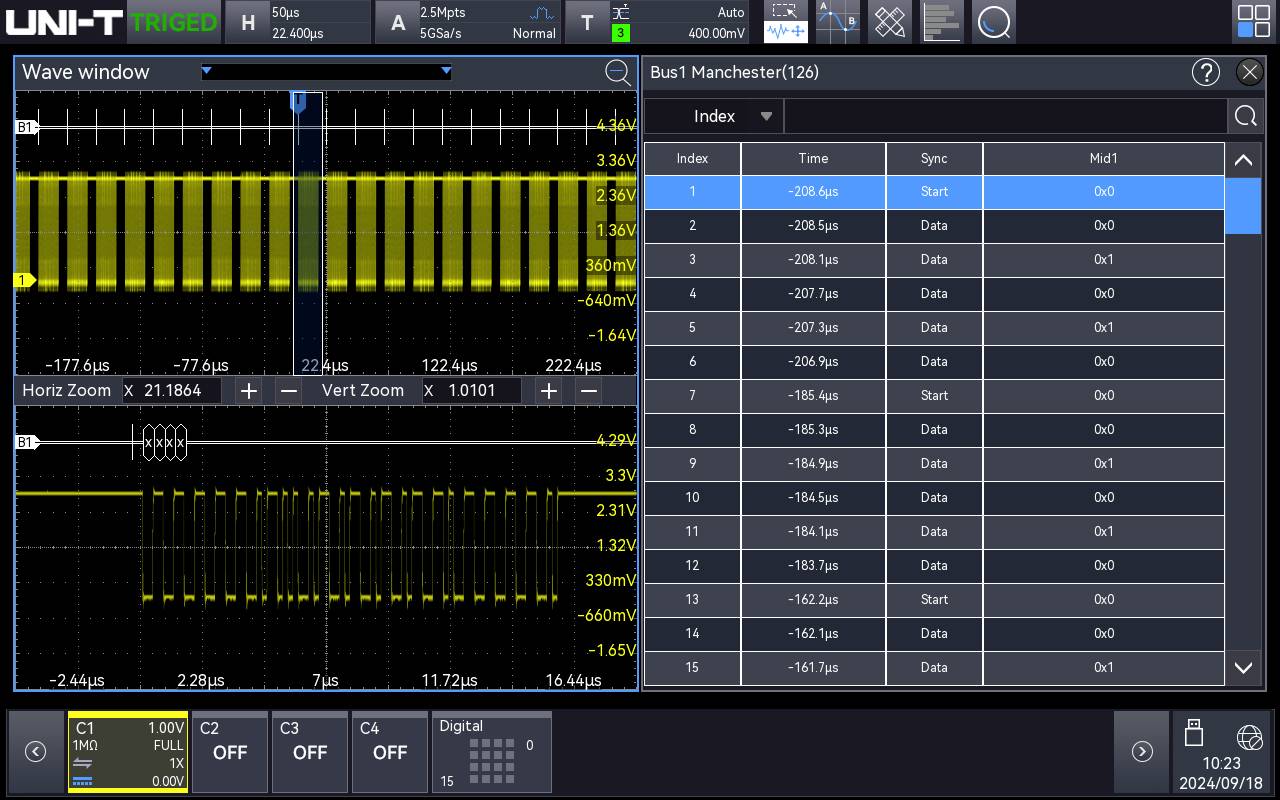

- MSO3000X-MANCH: Seriell buss-trigger och analys från fram till Manchester fram

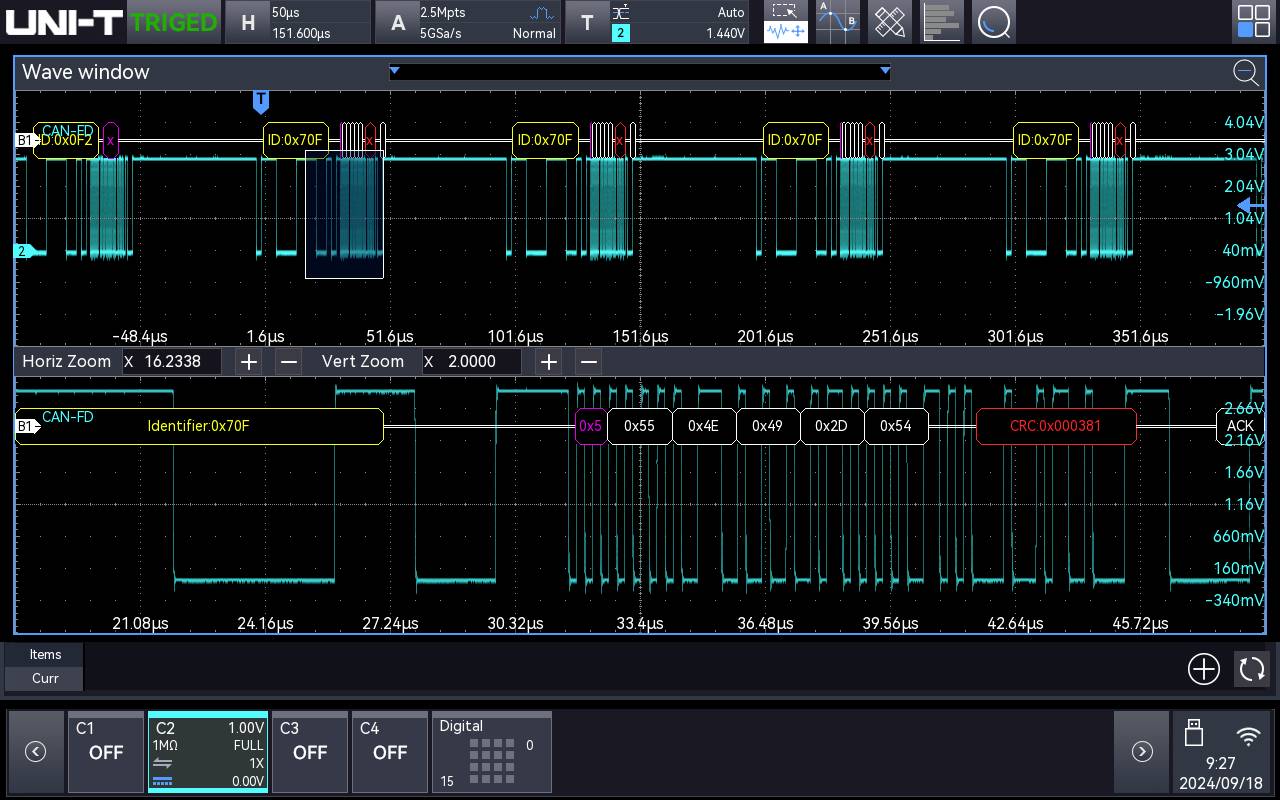

- MSO3000X-CANFD: Automotive Serial Bus Trigger och analys Software tillval: CAN-FD

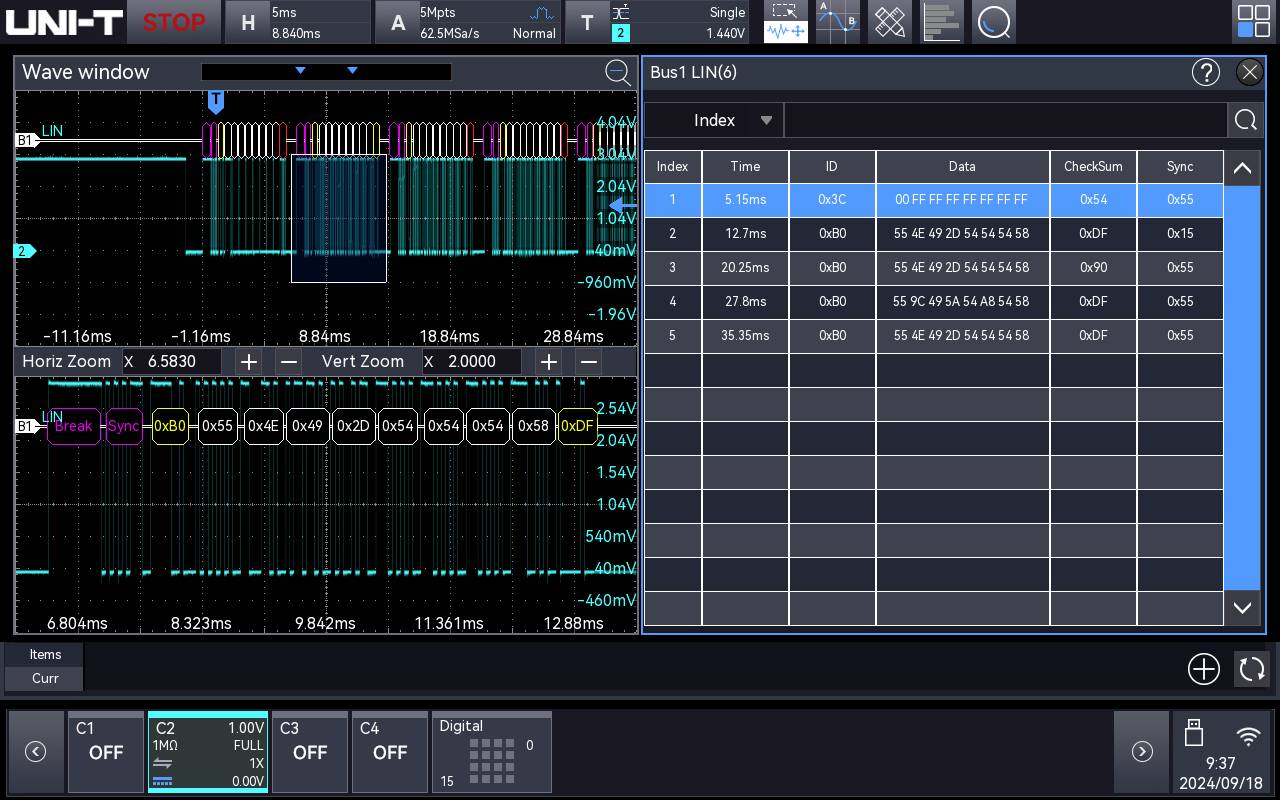

- MSO3000X-LIN: Automotive Serial Bus Trigger och analys Software-Option LIN S.A.S.

- MSO3000X-Flex: Automotive Serial Bus Trigger och analys Software-Option installeras på grundval av FlexRay

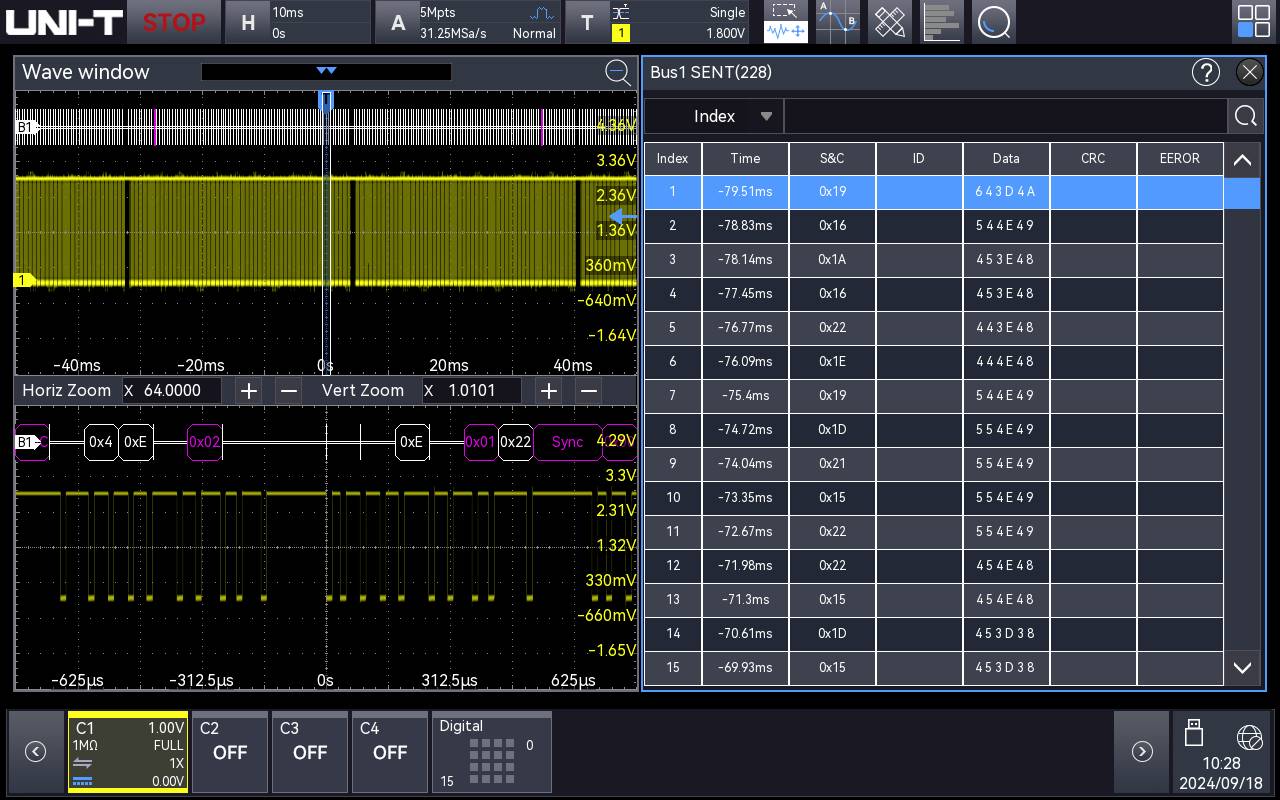

- MSO3000X-SENT: Automotive Sensor Bus Trigger och analys Software-Option (Sent Analysis)
