Name: Uni-T MSO2304X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum analysator, Mixed-Signal (MSO), Logikanalysatorer,
Brand: Uni-T
SKU: 3399982
Availability: BackOrder

Digitalt oscilloskop med display som visar rektangulär signalform i gult på svart bakgrund. Manöverpanel och anslutningar synliga.

Baksidan av en elektronisk enhet visar anslutningar, ventilationsgaller och en strömkontakt. Detaljer om effektförbrukning är angivna.

Oscilloskop-displayen visar en rektangulär våg på skärmen med gula kurvor och diagram. Enheten har flera vred.

En oscilloskop visar en digital signal med rektangulära vågformer på skärmen. Kontroller och anslutningar är synliga.

Uni-T MSO2304X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum analysator, Mixed-Signal (MSO), Logikanalysatorer,-4

1/5

Datablad (PDF)

Leverans tis 20 okt.

7 Styck

Antal

Styck

Toal (24 632,00 kr / stycken)

24 632,00 kr

exkl. moms

Fri frakt

Endast 7 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

UNI-T MSO2304X digitalt oscilloskop 300 MHz 4+16-kanals MSO ready 5 GSA/s 100 Mpts10,1" kapacitiv pekskärm digitalt minne (DSO)

• Bandbredd: 300 MHz
- Analoga kanaler: 4
Avsökningshastighet i realtid 5 GSA/s
- Max. minneskapacitet: 100 Mpts
Waveform-registreringshastighet: 2.000.000 wfms/s (sekvensmodus)
- Digitala kanaler 16
- Display: 10,1 -tums kapacitiv pekskärm med rörelsestyrning

Tekniska specifikationer

Typ av produkt: Digitalt oscilloskop

Bandbredd: 350 MHz

Samplingsfrekvens / kanal: 5 GSa/s

Bildskärmsformat: 10.1 tum

Oscilloskop - specifikationer: Spectrum analysator
Mixed-Signal (MSO)
Logikanalysatorer
Funktionsgenerator
Multimeter-funktion
Digital lagring (DSO)

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Antal digitala ingångar max.: 16

Gränssnitt: CAN
SPI™
I²C
UART

Minnesdjup / kanal: 500 Mpts

Typ: MSO2304X

Dokument & nedladdningar

Datablad

Datablad 3399982 Uni-T MSO2304X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum analysator, Mixed-Signal (MSO), Logikanalysatorer,

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3399982 Uni-T MSO2304X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum analysator, Mixed-Signal (MSO), Logikanalysatorer,

Beskrivning

UNI-T MSO2304X är ett kompakt mixed-signal-oscilloskop med upp till 300 MHz bandbredd, 5 GSA/s samplingshastighet och 100 Mpts minnesdjup som förenar prestanda och kostnadseffektivitet. Tack vare Ultra fosfor 3.0 når den en vågformshastighet på 2.000.000 wrms/s, was alternate abnors. Den stöder 9 triggerlägen och 9 seriella bussavkodningar samt kraftfulla analysfunktioner som spektrumanalys, effektanalys, histogram, vågformsregistrering och bra/dålig-tester.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

9-i-1 integrerat oscilloskop: Oscilloskop, logikanalysator, funktions-/arbiträrsignalgenerator,DH23 spektrumanalysator, protokollanalysator, effektanalysator, Bode-diagramanalysator,DG15 högprecisionskniv, digitalvoltmeter
- Ultra fosfor 3.0: 8-kanals parallell grafisk mapping, upp till 20 GB/s bearbetning, 2.000.000 wfms/s registreringshastighet, upp till 1 µs dead Time
- 54 typer av mätningar: Automatiska spännings-, frekvens- och fasmätningar, avancerade statistikfunktioner, trenddiagram
Protokollavkodning & triggning: Stöd för 9 protokoll (UART, I2C, SPI, CAN, I2S), realtids-avkodning av 200M data, samtidig fyra-Bus-analys
Spektrumanalysator: 4M-punkt-FFT, vattenfall-diagram, automatiska märkesmätningar, samtidig 4-kanals-FFT-beräkning
Effektanalys 6+: PSRR-analys, övertonsidentifiering, påslagningsströmanalys, 12 ytterligare prestandatest för systemstabilitet och energieffektivitet

Ingår i leveransen

- MSO2304X (300 MHz, 5 GSA/s, 4 kanaler) x 1
- Nätkabel x 1
USB-kabel x 1
- Passiva mäthuvuden (300 MHz) x4
- BNC-BNC-genomgångsledning × 1
- BNC-krokodilklämmor-kabel (röd & svart) × 1
- Passiva mäthuvuden x 4
- Kalibreringscertifikat x 1
-Flerspråkiga säkerhetsinstruktioner x 1
Kort bruksanvisning x 1

Tips

Ytterligare modeller

- MSO2204X: 200 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, 100 Mpts minne, 2.000.000 wfms/s vågformsregistrering, 16 digitala kanaler, med 50 MHz dual Dual-kanal-generator.

- MSO2104X: 100 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, 100 Mpts minne, 2.000.000 wfms/s vågformsregistrering, 16 digitala kanaler, med 50 MHz dual Dual-kanal-generator.

Programvarualternativ

- MSO2000X-AWG: Dual Dual 50 MHz arbitrary Waveform generator-alternativ (Includes Bode Plot)

MSO2000X-PWR: Power Analysis alternativ

MSO2000X-BND: Alla Serial Bus trigger och dekoder Options (including MSO2000X-BIL: paket och MSO2000X-LJUD)

- MSO2000X-LJUD: Audio Serial Bus Trigger and Analysis tillval

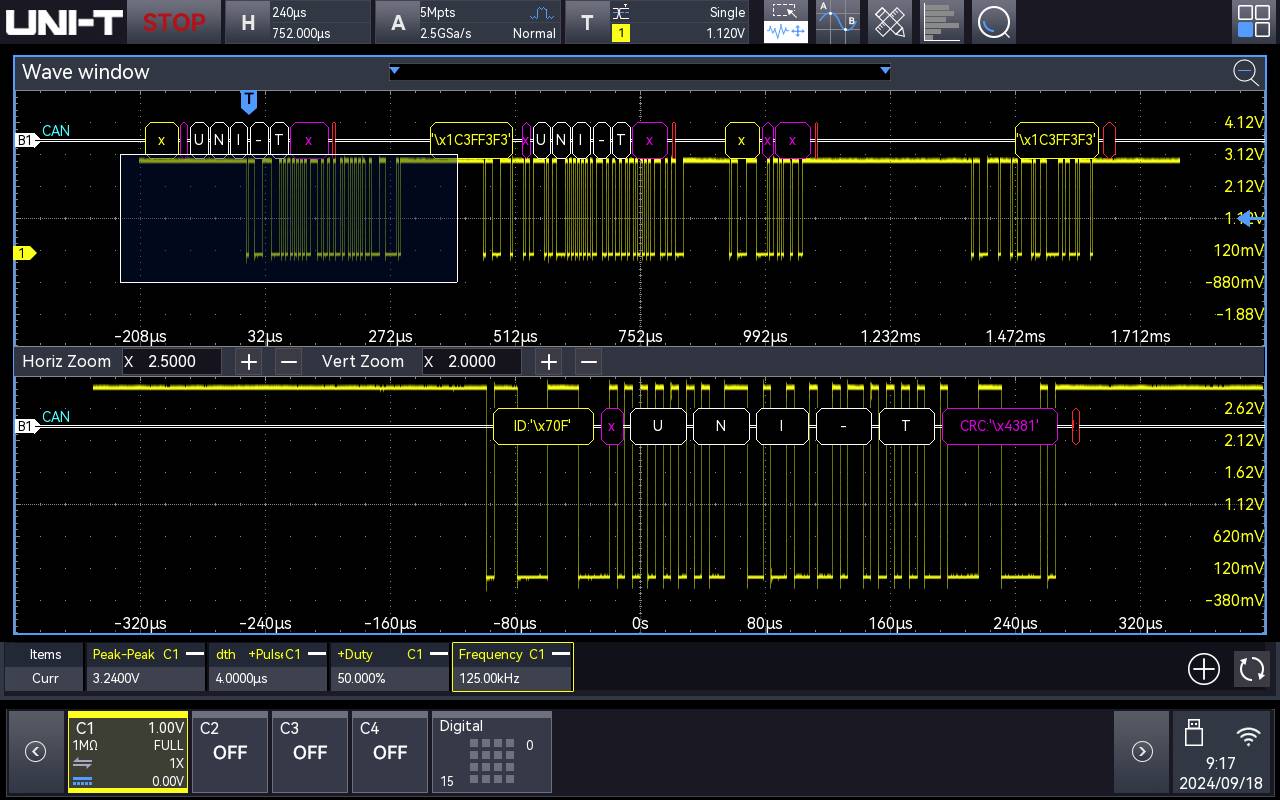

- MSO2000X-Auto: Automotive Serial Bus trigger och dekoder alternativ (including CAN, CAN-FD, LIN, FlexRay, SENT)

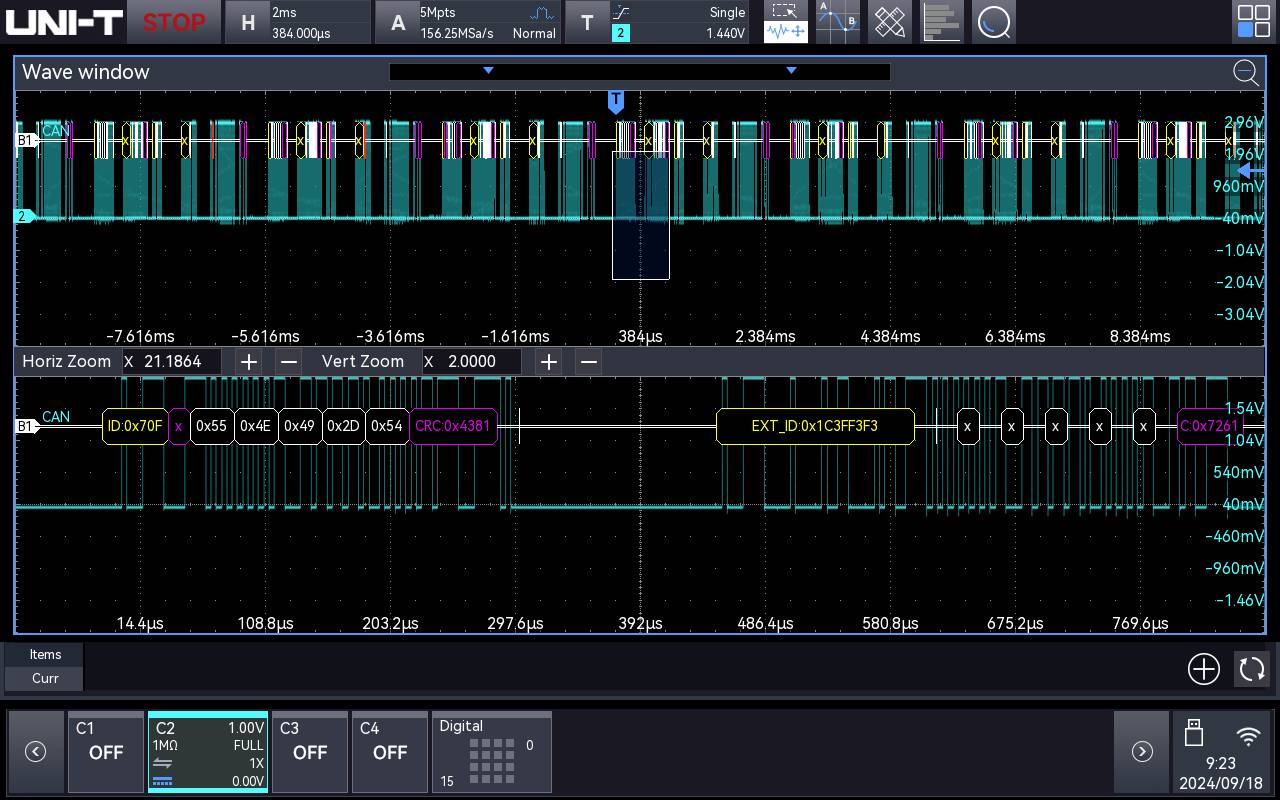

- MSO2000X-CAN: Automotive Serial Bus Trigger and Analysis tillval (CAN)

MSO2000X-CANFD: Automotive Serial Bus Trigger and Analysis tillval (CAN-FD)

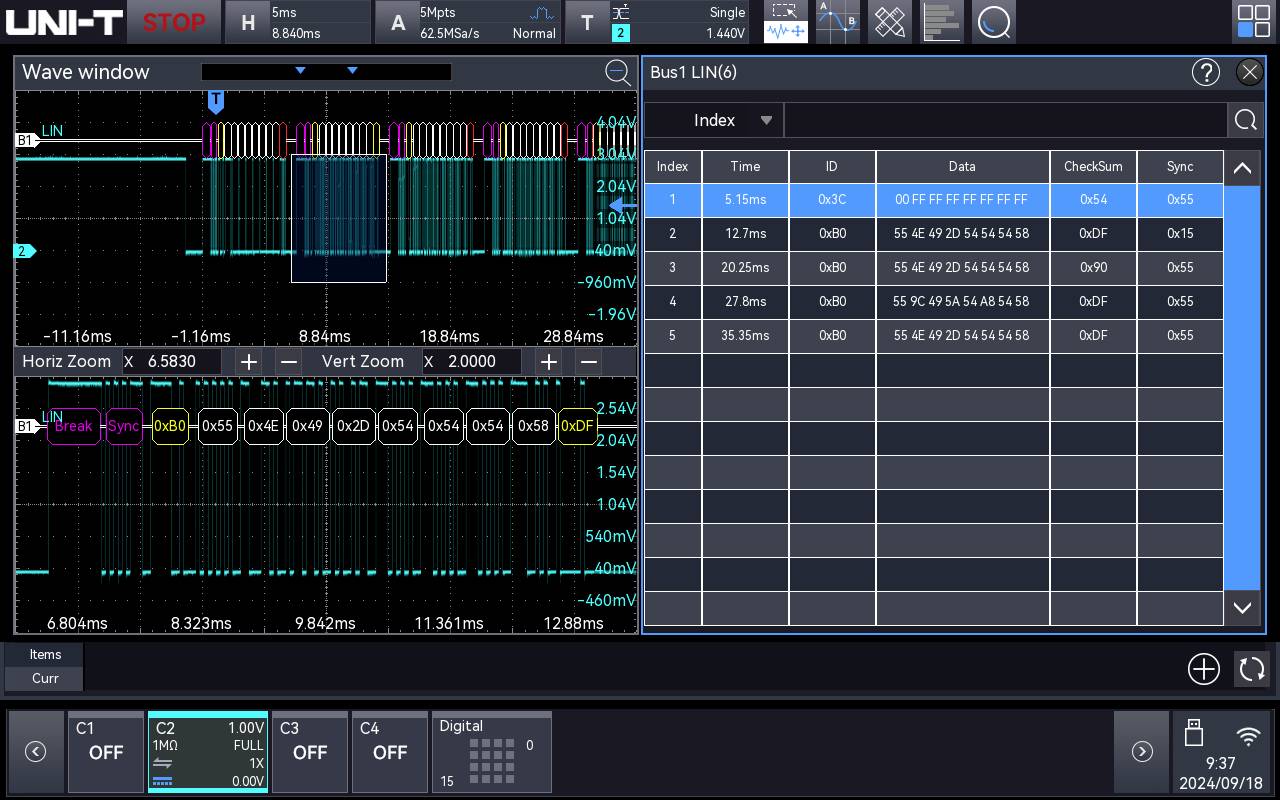

MSO2000X-LIN: Automotive Serial Bus Trigger and Analysis Option (LIN)

MSO2000X-Flex: Automotive Serial Bus Trigger and Analysis tillval (FlexRay)

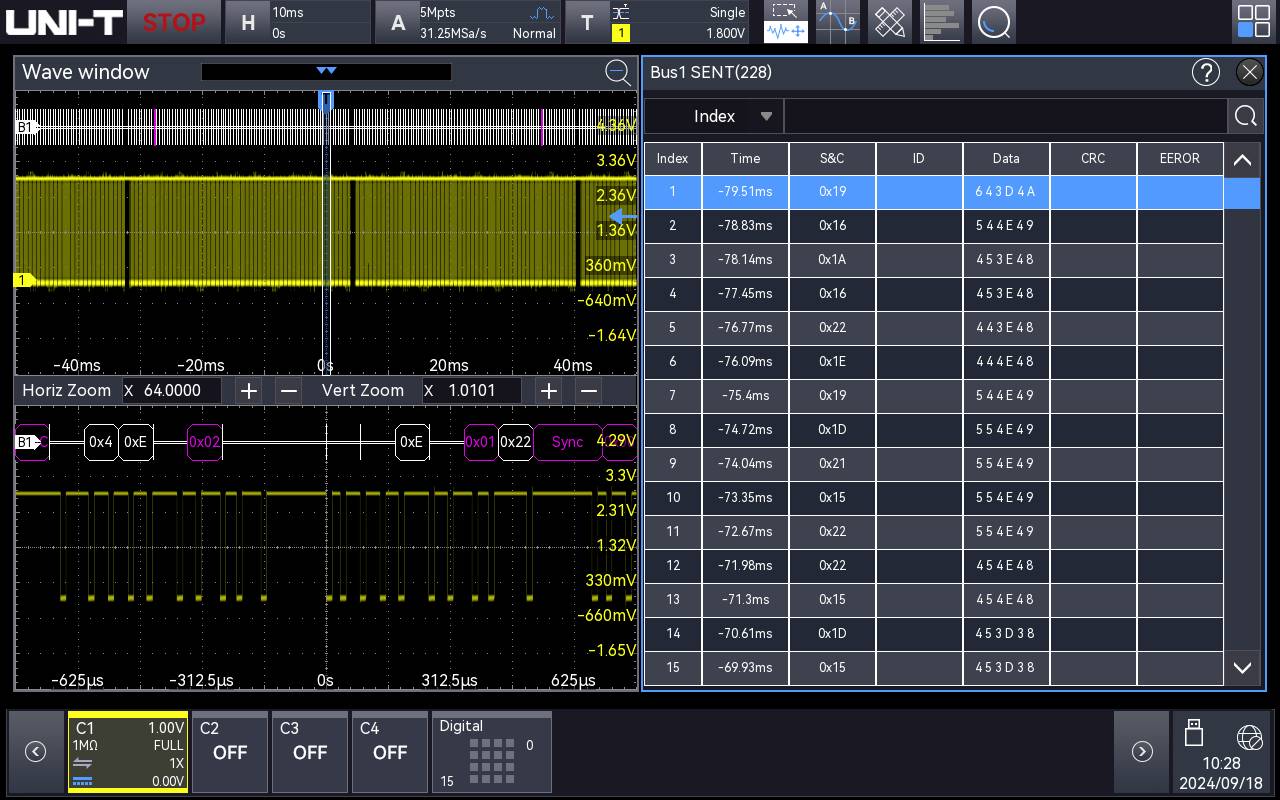

- MSO2000X-SENT: Automotive Sensor Bus Trigger and Analysis tillval (SENT)

Beskrivning

Version

9-i-1 integrerat oscilloskop: Oscilloskop, logikanalysator, funktions-/arbiträrsignalgenerator,DH23 spektrumanalysator, protokollanalysator, effektanalysator, Bode-diagramanalysator,DG15 högprecisionskniv, digitalvoltmeter
- Ultra fosfor 3.0: 8-kanals parallell grafisk mapping, upp till 20 GB/s bearbetning, 2.000.000 wfms/s registreringshastighet, upp till 1 µs dead Time
- 54 typer av mätningar: Automatiska spännings-, frekvens- och fasmätningar, avancerade statistikfunktioner, trenddiagram
Protokollavkodning & triggning: Stöd för 9 protokoll (UART, I2C, SPI, CAN, I2S), realtids-avkodning av 200M data, samtidig fyra-Bus-analys
Spektrumanalysator: 4M-punkt-FFT, vattenfall-diagram, automatiska märkesmätningar, samtidig 4-kanals-FFT-beräkning
Effektanalys 6+: PSRR-analys, övertonsidentifiering, påslagningsströmanalys, 12 ytterligare prestandatest för systemstabilitet och energieffektivitet

Ingår i leveransen

- MSO2304X (300 MHz, 5 GSA/s, 4 kanaler) x 1
- Nätkabel x 1
USB-kabel x 1
- Passiva mäthuvuden (300 MHz) x4
- BNC-BNC-genomgångsledning × 1
- BNC-krokodilklämmor-kabel (röd & svart) × 1
- Passiva mäthuvuden x 4
- Kalibreringscertifikat x 1
-Flerspråkiga säkerhetsinstruktioner x 1
Kort bruksanvisning x 1
