Name: Tektronix AFG1022 Funktionsgenerator nätdriven Kalibrerad (ISO) 0.000001 Hz - 25 MHz 2 kanaler Arbiträr, Triangel (value
Brand: Tektronix
SKU: 2453323

En funktionsgenerator med skärm som visar en vågform. Vänster sida har kontrollknappar, höger sida har display.

Ett oscilloskop på ett bord visar en grafisk representation av spänningsvågor. I bakgrunden syns elektroniska enheter och verktyg.

En funktionsgenerator i vitt och grått med en digital display visar en frekvens på 1 MHz. Kontrolltangenterna är placerade till höger.

En funktionsgenerator med en digital skärm visar inställningar för vågform. Kontrollknappar och anslutningar finns till höger.

Baksidesvy av en elektronisk enhet med flera ingångs- och utgångsportar samt en nätströmbrytare.

1/5

Viktig information!

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

2 kanaler
Bandbredd 20 MHz
Hög signalstabilitet
Många inbyggda funktioner och modulationsförfaranden

Tekniska specifikationer

Kurvminne: 64 M byte
Impedans: 50 Ω, 1 Ω - 10 MΩ
Ingångsmotstånd: 50 Ω, 1 Ω - 10 MΩ
Upplösning: 12 siffror
USB TMC Compliance

Utgångssignalform: Sinus, fyrkant, puls, ramp, brus och 45 ofta använda arbiträrsignaler

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 0.000001 Hz - 25 MHz

Signal-utgångsformer: Arbiträr
Triangel (value.1376409)
Puls
Fyrkant (value.1376410)
Sinus
Brus (value.1376413)

Frekvensområde sinus: 1 μHz - 25 MHz

Frekvensområde fyrkant: 1 μHz - 12.5 MHz

Stigtid fyrkantig: < 12 ns

Visning: digital

Frekvensområde trekant: 1 μHz - 1 MHz

Frekvensområde ARB: 1 μHz - 10 MHz

: ISO

Extern frekvensmätning: 200 MHz

Mått.: (B x H) 235 mm x 110 mm

Vikt: 3.4 kg

Antal kanaler: 2 kanaler

Frekvens (max.): 25 MHz

Frekvens min.: 0.000001 Hz

Egenskaper: inkl. Frekvensräknare

Bredd: 235 mm

Höjd: 110 mm

Gränssnitt: USB
USB-Host
USB-enhet

Spänningsförsörjning: nätdriven

Typ: AFG1022

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Kalibrerad

Frekvensområde sinus

Visning

Signal-utgångsformer

Tektronix AFG1022 Funktionsgenerator nätdriven Kalibrerad (ISO) 0.000001 Hz - 25 MHz 2 kanaler Arbiträr, Triangel (value.1376409), Puls, Fyrkant (value.1376410), Sinus, Brus (value.1376413)

Artikelnr.:2453323

Utgått

Conrad Electronic

Denna artikel

ISO

1 μHz - 25 MHz

digital

Arbiträr

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

Tektronix AFG1022 Funktionsgenerator nätdriven Kalibrerad (SCS-godkänt laboratorium (SCS)) 0.000001 Hz - 25 MHz 2 kanaler Arbiträr, Triangel (value.1376409), Puls, Fyrkant (value.1376410), Sinus, Brus (value.1376413)

Artikelnr.:2453304

Utgått

Conrad Electronic

SCS-godkänt laboratorium (SCS)

1 μHz - 25 MHz

digital

Arbiträr

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

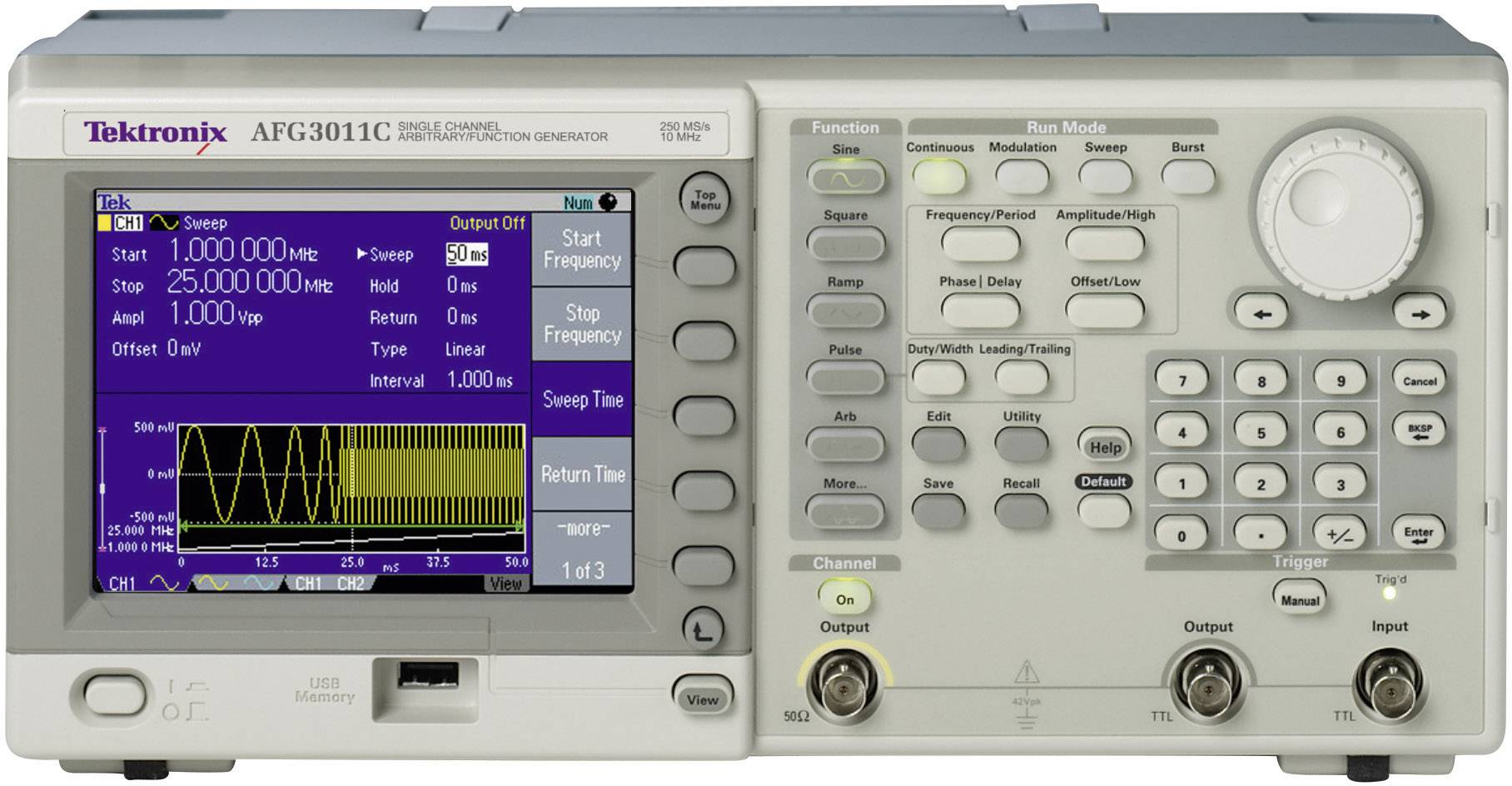

Tektronix AFG3011C Funktionsgenerator nätdriven Kalibrerad (ISO) 1 µHz - 10 MHz 1 kanal Sinus, Fyrkant (value.1376410), Triangel (value.1376409), Brus (value.1376413), Lorentzkurva (value.1376414), Puls

Artikelnr.:2453750

Utgått

Conrad Electronic

ISO

1 µHz - 10 MHz

LCD

Sinus

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

Tektronix AFG3011C Funktionsgenerator nätdriven Kalibrerad (SCS-godkänt laboratorium (SCS)) 1 µHz - 10 MHz 1 kanal Sinus, Fyrkant (value.1376410), Triangel (value.1376409), Brus (value.1376413), Lorentzkurva (value.1376414), Puls

Artikelnr.:2454534

Utgått

Conrad Electronic

SCS-godkänt laboratorium (SCS)

1 µHz - 10 MHz

LCD

Sinus

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

Tektronix AFG3051C Funktionsgenerator nätdriven Kalibrerad (ISO) 1 µHz - 50 MHz 1 kanal Sinus, Fyrkant (value.1376410), Triangel (value.1376409), Brus (value.1376413), Puls, Lorentzkurva (value.1376414)

Artikelnr.:2454489

Utgått

Conrad Electronic

ISO

1 µHz - 50 MHz

LCD

Sinus

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

Tektronix AFG3051C Funktionsgenerator nätdriven Kalibrerad (SCS-godkänt laboratorium (SCS)) 1 µHz - 50 MHz 1 kanal Sinus, Fyrkant (value.1376410), Triangel (value.1376409), Brus (value.1376413), Lorentzkurva (value.1376414), Puls

Artikelnr.:2453883

Utgått

Conrad Electronic

SCS-godkänt laboratorium (SCS)

1 µHz - 50 MHz

LCD

Sinus

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

Tektronix AFG3101C Funktionsgenerator nätdriven Kalibrerad (ISO) 1 µHz - 100 MHz 1 kanal Sinus, Fyrkant (value.1376410), Triangel (value.1376409), Brus (value.1376413), Lorentzkurva (value.1376414), Puls

Artikelnr.:2453871

Utgått

Conrad Electronic

ISO

1 µHz - 100 MHz

LCD

Sinus

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

Tektronix AFG3101C Funktionsgenerator nätdriven Kalibrerad (SCS-godkänt laboratorium (SCS)) 1 µHz - 100 MHz 1 kanal Sinus, Fyrkant (value.1376410), Triangel (value.1376409), Brus (value.1376413), Lorentzkurva (value.1376414), Puls

Artikelnr.:2453988

Utgått

Conrad Electronic

SCS-godkänt laboratorium (SCS)

1 µHz - 100 MHz

LCD

Sinus

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2453323 Tektronix AFG1022 Funktionsgenerator nätdriven Kalibrerad (ISO) 0.000001 Hz - 25 MHz 2 kanaler Arbiträr, Triangel (value

Beskrivning

AFG1022 arbiträra funktionsgenerator är en signalgenerator med bästa möjliga förhållande mellan pris och prestanda. Den har två kanaler, 25 MHz bandbredd och upp till 10 Vpp utgångsamplitud. De fyra driftlägena, 50 inbyggda vanliga vågformar och den integrerade 200 MHz frekvensräknaren täcker de flesta signalgenereringsbehoven i dina experiment och undersökningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
