TDK-Lambda i7C4W008A120V-002-R DC/DC-omvandlare 8 A 300 W Innehåll 1 st

De ej isolerade uppåt-/nedåt-omvandlarna i i7C-serien med en nominell effekt upp till 300W kan tack vare ett brett inställningsområde av utgångsspänningen på 9,6 till 48V och ett brett ingångsspänningsområde på 9 till 53V användas mycket universellt.

I7C-serien lämpar sig utmärkt för att avleda ytterligare effektstarka utgångsspänningar från en 12V-, 24V-, 36V- eller 48V likströmsförsörjning, till betydligt lägre kostnad än hos isolerade likspänningsomvandlare.

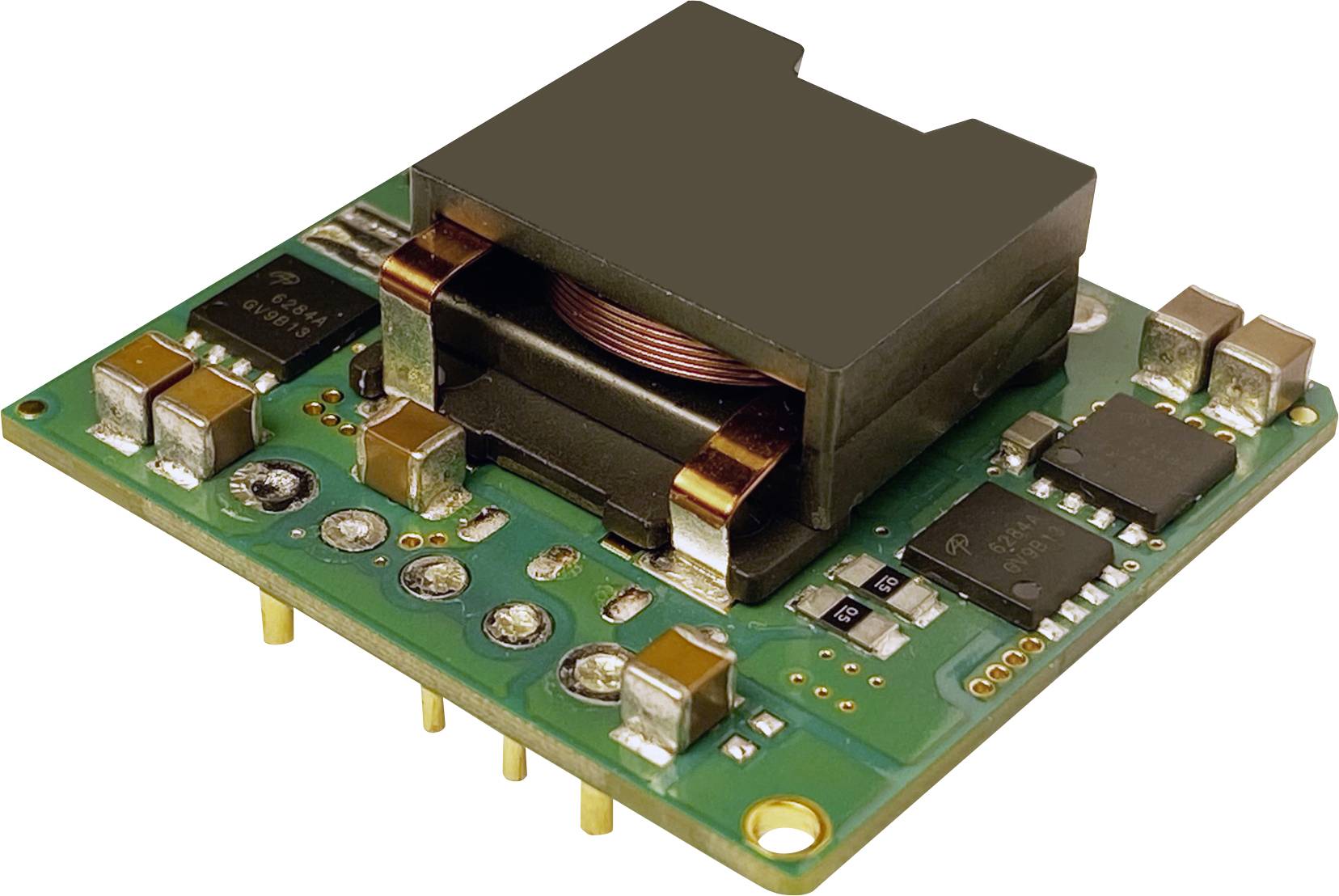

I7C-modulen finns i tre olika mekaniska utföranden. Gemensamt för alla är grundytan på 36,8 x 34 mm i kombination med en 1/16-Brick Pinout. Den mest kompakta lösningen finns i7C som ett öppet kretskort med en höjd på endast 12,2 mm. För användningsområden med högre omgivningstemperatur finns det fler varianter med Baseplate för kontaktkylning med 13 mm höjd eller ett integrerat kylelement för konvektionskylning eller luftflöde med 24,9 mm höjd.

Till standardutrustningen i i7C-serien hör ett trim-PIN för inställning av utgångsspänningen, + Remote Sense, Remote On-Off (positiv eller negativ logik), överström- och överhettningsskydd samt en underspänningsfrånkoppling på ingångssidan. Som tillval finns modeller med andra funktioner som Power-Good-signal, strömmonitor och synkroniseringsingång för brytfrekvens för reducering av systembrus vid användning av flera omvandlare.

Med verkningsgrader på upp till 97% lämpar sig dessa kompakta produkter ideal för användning inom medicin, telekommunikation, industri, test- och mätteknik, radio och TV samt i bärbara batteridrivna apparater.
