Name: TDE Instruments Digalox DPM72-PP Digital panelmätare
Brand: TDE Instruments
SKU: 1193747
Availability: InStock

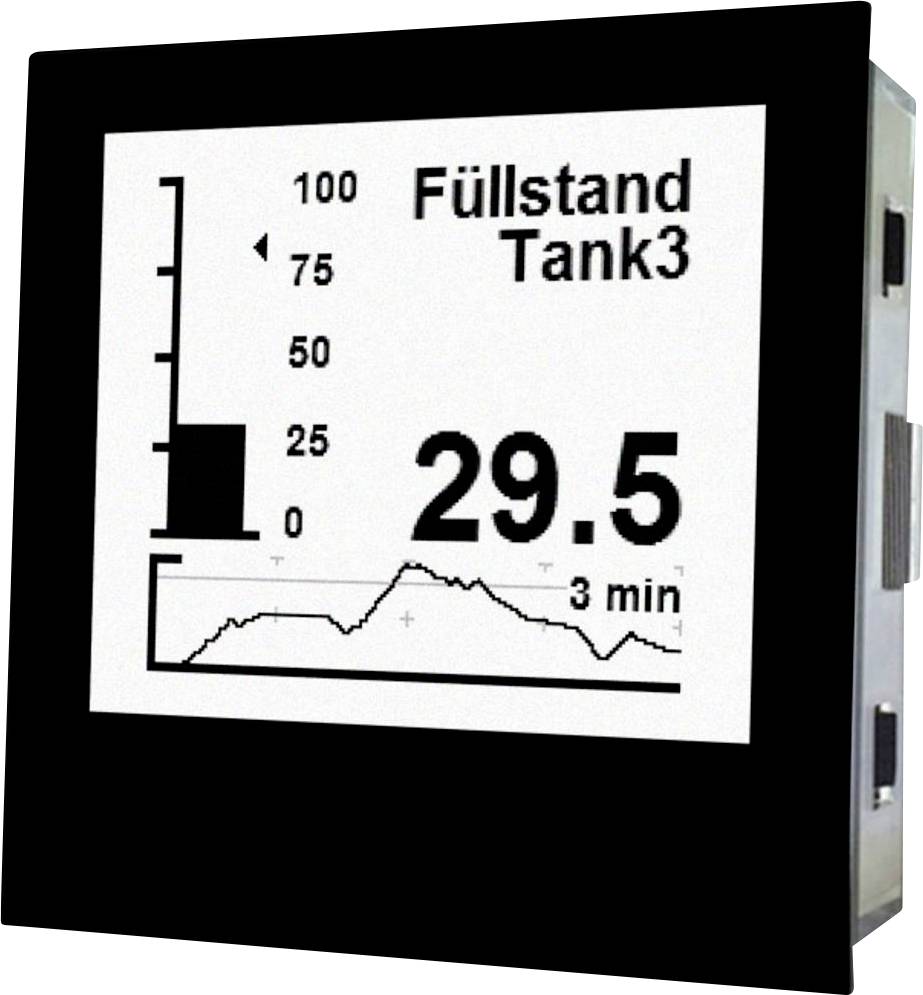

'Displayen med stapeldiagrammet visar fyllnadsnivån för tank 3. Det aktuella värdet är 29,5. Linjen längst ned visar förloppet under de senaste 3 minuterna.'

Mätarinstrument med stapeldiagram och linje: 'Tanknivå Tank3' på 29,5 över 3 minuter. Skala från 0 till 100.

Diagram visar vätskenivån i en tank under 3 minuter. Y-axel: Vätskenivå (0-100), X-axel: Tid, Tank3 når toppen vid ungefär 80.

En varvräknarmätare som visar 'Motor' och 'RPM' med en visare som pekar på 80,5, omgiven av en skala från 0 till 120.

Digital display shows 80.5% on a scale from 0 to 120.

'Digalox'-displayen visar ett linjediagram för 'Tank3' med fyllnadsnivå över 3 minuter. Y-axel: 0 till 100. Aktuellt värde: 29,5.

Digital display shows a weight of 325 kg on a scale from 0 to 500.

Mätinstrument med svart hölje visar strömstyrkan 185 A DC. Skala från 0 till 500 A.

En datorskärm visar programvaran 'Digalox Manager' med olika menyer och alternativ för bildbehandling.

En skärmbild av programvaran 'TDE Instruments Digalox Manager'. Visar ett stapeldiagram med titeln 'Process', värde 72,0.

Mjukvaruinterface med ett linjediagram. Diagrammet visar data från 0 till 100 på x-axeln och 5 till 20 på y-axeln.

1/11

Datablad (PDF)

Snabb leverans tis 13 okt.

97 Styck

Antal

Styck

Toal (1 272,00 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Grafisk DIN-mätare för parallellmotstånd och analog signal med USB-gränssnitt TDE Instruments Digalox DPM72-PP

Grafikdisplay 16 gråskalesteg med vit bakgrundsbelysning
Visningsgrafik och digital visning
USB-gränssnitt
Anpassningsbart skalutslag och etikettering
Registrering av mätvärden över upp till 72h
Larmutgångar med anpassningsbara tröskelvärden, galvaniskt isolerad
Kundindividuell startskärm
Olika visningsdesigner finns tillgängliga, t.ex. varvtalsmätare, stapelgrafik, förloppsvisning
Realtidsmätvärdesöverföring
Bimetallfunktion (medelvärde)
Försörjning 10-24V AC/DC eller via USB, galvaniskt isolerad
Mätnoggrannhet: 0,5%
PC-programvara för individuell konfiguration och mätdatauppskrivning inklusive

Tekniska specifikationer

Typ av produkt: Digital panelmätare

Mätfunktioner: Ström
Ström AC
Ström DC

Messbereich (min.): -0.06 V
0 mA
4 mA

Typ: Digalox DPM72-PP

Messbereich (max.): 0.06 V
20 mA

Bild - Displayteknik: LCD

: IP65 (framifrån)

Inbyggnadsbredd: 68 mm

Display (Beräkningar): 9999

Inbyggnadshöjd: 68 mm

Driftspänning: 12 V DC/AC
24 V DC/AC

Mått.: (L x B x H) 59 x 72 x 72 mm

Vikt: 180 g

Driftspänning max.: 24 V DC/AC

Driftspänning (min.): 12 V DC/AC

Displaybelysning: vit

Tillverkarfärg: Svart

Bredd: 72 mm

Höjd: 72 mm

Längd: 59 mm

Rambredd: 7.2 cm

Ramhöjd: 7.2 cm

Gränssnitt: USB

Gränssnitt: USB

Mättningstyp: True RMS

Spänningsförsörjning (specifikationer): 10-24V AC/DC

Ingångsspänning: 10 - 24 V/AC/DC

Dokument & nedladdningar

Datablad

Datablad 1193747 TDE Instruments Digalox DPM72-PP Digital panelmätare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1193747 TDE Instruments Digalox DPM72-PP Digital panelmätare

Deklaration om överensstämmelse

Deklaration om överensstämmelse 1193747 TDE Instruments Digalox DPM72-PP Digital panelmätare

Beskrivning

Grafisk mätare, förenar fördelarna med den enkla läsbarheten hos en analogvisning med noggrannheten hos en digital mätare. Stöder mätsätten analogsignal 0/4 till 20mA såväl som DC-strömmätning på parallellmotstånd. Min- och maxvärde registreras och kan via extern omkopplare aktiveras och sätts tillbaka. Mätapparaten tar upp mätvärden under ett tidsspann på 3 min till 72 h. Tidsperioden såväl visningen av förloppsgrafiken av mätvärdena kan ställas om via extern omkopplare. Via det tillhörande USB-konfigurationsprogrammet kan följande parametrar konfigureras: Skalutslag, skalskrivsätt, visningsdesign (pekare, varvtalsmätare, staplar, etc. ), startgrafik, trösklar för larmutgångar, hysteres m.m. Med programvaran kan mätvärdena i mätminnet avläsas, samt en kontinuerlig mätvärdesöverföring aktiveras. Mätvärdena kan utvärdera programvaran grafiskt och exportera den som en CSV-fil.
