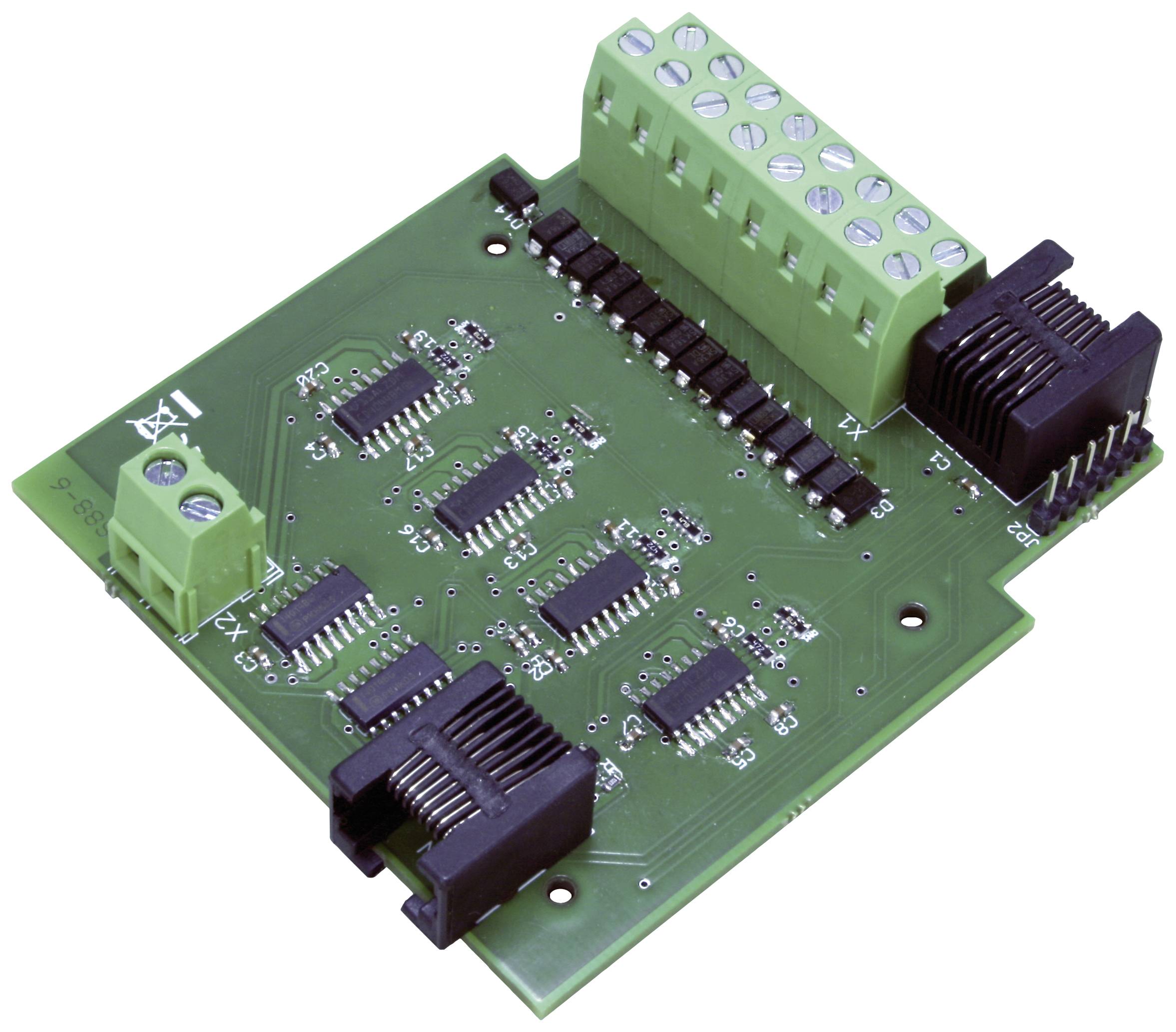

TAMS Elektronik 44-01607-01 S88-6 Återkopplingsdekoder

Extra Massbindning ("diodrick"):
I återkopplingsavsnitt försörjs loket via mittledaren och den genomgående ytterledaren. Ett avbrott i jordförbindelsen på den genomgående järnvägen (t.ex. till följd av en förorening) har en direkt inverkan på körbeteendet. I värsta fall står loket stilla eller kör inte på nytt efter ett grepp i den bakre registreringsdelen. Problemet kan lösas genom att de båda ytterledarna kopplas samman med en diod. Den här så kallade diodrick använder det faktum att endast en halvvåg av den digitala spänningen kan användas för kvitteringen i S88-bussen. Genom inbyggnad av en diod, "omdirigeras" den andra halvaxeln från den isolerade skenan för genomgående skena, vilket ger en extra viktbindning. För S88-6 är dioderna integrerade i kopplingen, så att ingen tidskrävande uppgradering av dioder behövs.

Anslutning av S88-bussledning:
2 x RJ-45 för anslutning av patchkablar motsvarande S88-N. Alternativt för anslutning till digitalcentral: 1x6-polig stiftlist för anslutning av 6-polig kabel.

Tekniska data:
Antal ingångar 16
Anslutning av S88-bussledning: 2 x RJ-45 för anslutning av patchkablar motsvarande S88-N. Alternativt för anslutning till digitalcentral: 1x6-polig stiftlist för anslutning av 6-polig kabel.
Adressering: Automatiskt
Meddelanden om tilldelningar: Jordkontakt
Mått kort: 72 x 82 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
